Istruzioni per l’uso - Pressatrice tipo 7

6.1 Inserire le ganasce

Attenzione

Pericolo di schiacciamento dovuto all’impiego della pressatrice senza ganasce

Se non è inserita alcuna ganascia, le dita possono essere schiacciate nell’area di pericolo della pressatrice.

• Non utilizzare la pressatrice senza aver inserito alcuna ganascia.
• Non tenere le dita nell’area di pericolo.

---

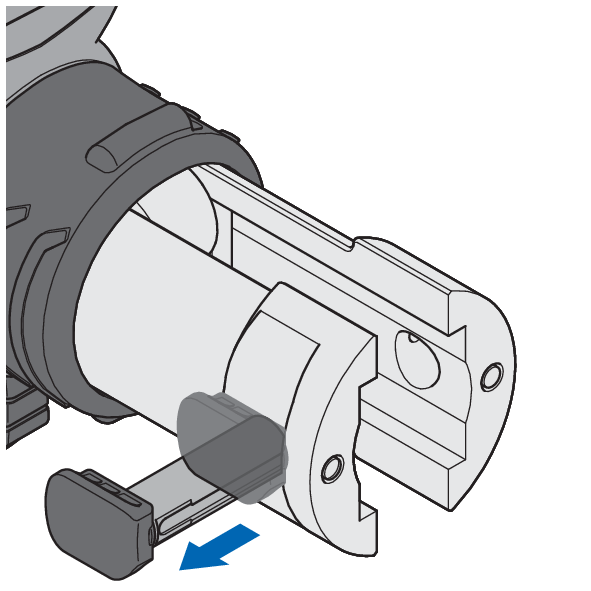

1. Estrarre il perno di bloccaggio.

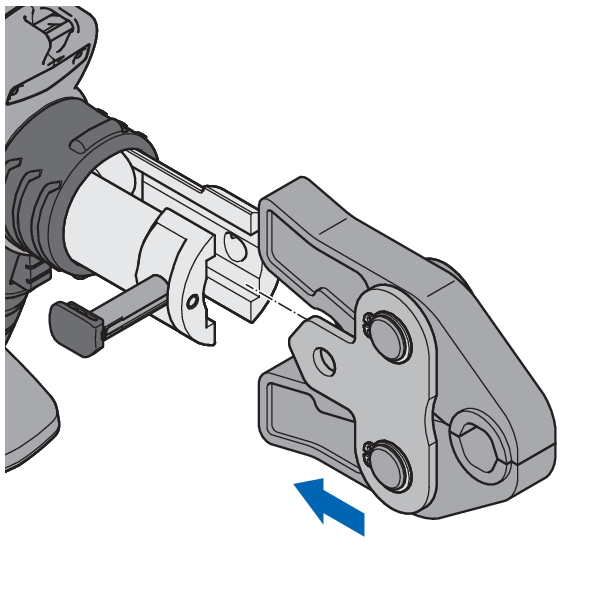

2. Inserire la ganascia nella pressatrice.

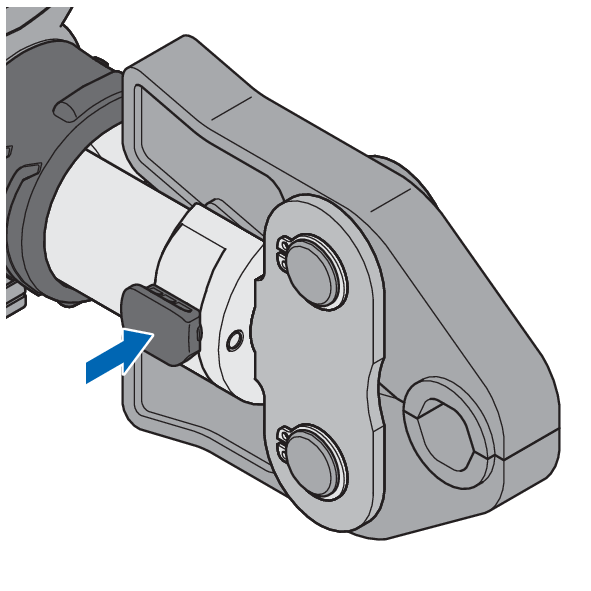

3. Introdurre il perno di bloccaggio fino all’arresto.



4. Premere il tasto ON/OFF.

• Il LED verde si illumina. La pressatrice è pronta all’uso.

6.2 Eseguire la pressatura

Avvertimento

Pericolo di lesioni dovuto alla proiezione di frammenti

• Indossare gli occhiali di protezione.

---

Attenzione

Pericolo di schiacciamento

Le dita possono essere schiacciate nell’area di pericolo della pressatrice.

• Tenere le mani lontane dalla ganascia.
• Non mettere le mani nell’area di movimento in avanti e indietro della testa del rullo.
• Tenere le mani nelle aree previste sulla superficie del manico della pressatrice.

---

Nota

Danni a cose dovuti a ganasce danneggiate o inadeguate

L’utilizzo di una ganascia danneggiata, dal dimensionamento errato o usurata può determinare una pressatura difettosa.

• Prima dell’utilizzo verificare che sulla ganascia non vi siano difetti visibili ed eventualmente sostituirla.
• Utilizzare esclusivamente ganasce compatibili con i pressfitting.

---

Durante la pressatura, la ganascia deve riuscire a chiudersi correttamente.

• Assicurarsi che nel punto di pressatura vi sia sufficiente spazio.

• Tenere puliti il profilo della ganascia e il punto di pressatura.

• Rimuovere dall’area del punto di pressatura gli oggetti che possono ostacolare una pressatura completa.

Requisiti:

• Le estremità dei tubi sono sbavate e pulite.
• Il pezzo di tubo e il pressfitting sono assemblati in conformità alle istruzioni di montaggio del sistema di tubazioni.
• Una ganascia è correttamente inserita.
• La pressatrice è pronta all’uso, il LED verde si illumina.

1. Verificare se il diametro nominale del pressfitting coincide con il diametro nominale della ganascia.

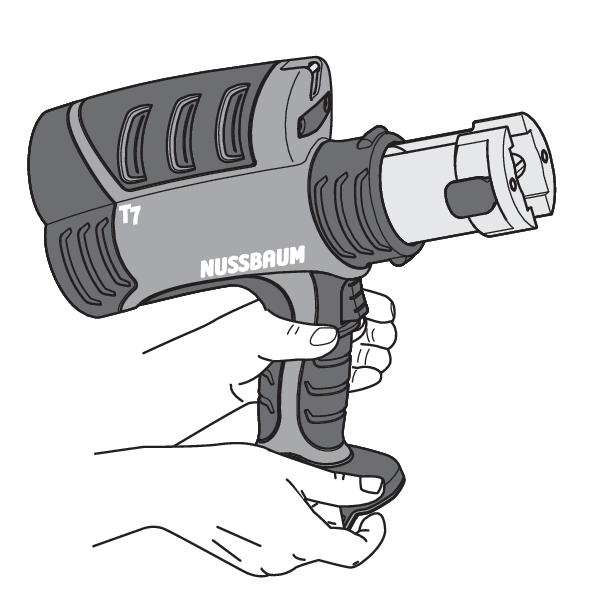

2. Tenere la pressatrice con entrambe le mani e nelle aree previste sulla superficie del manico.

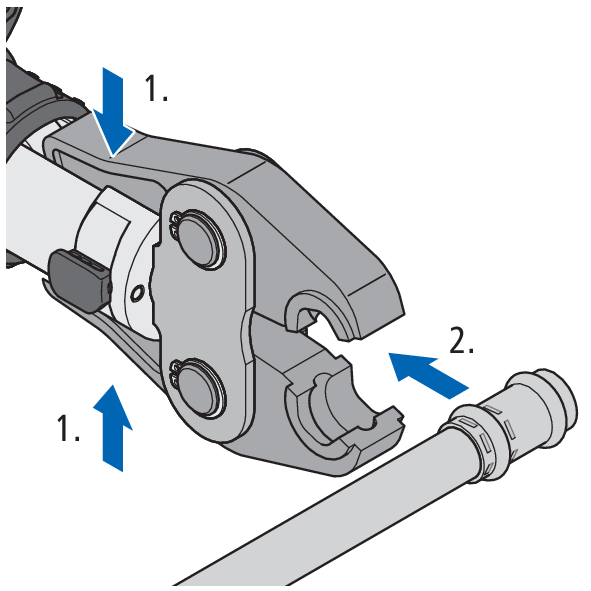

3. Collocare la pressatrice con la ganascia sul pressfitting in modo corretto e perpendicolare all’asse del tubo.



4. Premere il tasto di avvio finché non si inserisce il ciclo automatico.

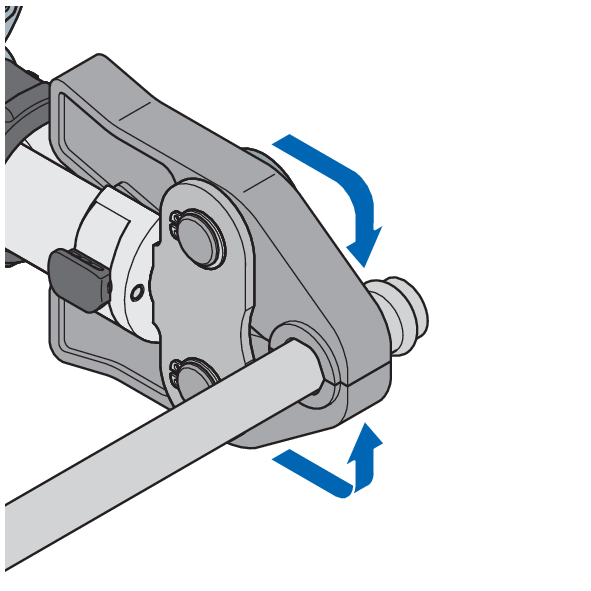

• Non appena la pressatrice genera la forza di pressatura, esegue il processo di pressatura in modo automatico e completo a partire da questo momento, ovvero fino all’esecuzione completa della corsa di pressatura.

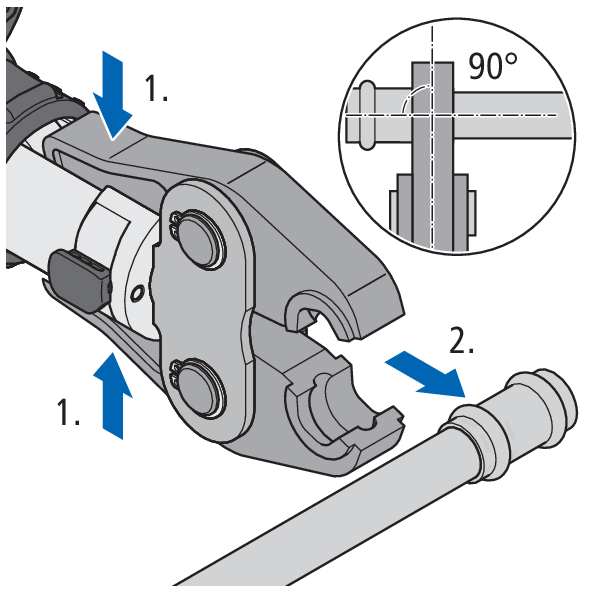

5. Quando la testa del rullo è completamente rientrata, aprire la ganascia e liberarla dal pressfitting.



In caso di guasti è possibile interrompere il processo di pressatura.

6.3 Processo di pressatura nella modalità di funzionamento

1. Premere il tasto di avvio.
• Il processo di pressatura inizia e si arresta prima della pressatura completa.
2. Verificare il corretto posizionamento della ganascia e della pressatrice.
3. Premere nuovamente il tasto di avvio per proseguire il processo di pressatura.

6.4 Interrompere la pressatura

La pressatura può essere interrotta nelle seguenti situazioni:

Requisiti:

• La testa del rullo non ha ancora toccato la ganascia. La pressatrice non ha ancora generato la forza di pressatura.
• È presente un guasto. La pressatrice non può terminare la pressatura.

1. Rilasciare il tasto di avvio per interrompere la pressatura.
2. Premere il tasto di reset per riportare la testa del rullo nella posizione di partenza.
3. Rimuovere dall’installazione il pressfitting non completamente pressato e sostituirlo con uno nuovo.
