Scheda tecnica - Rubinetto da giardino antigelo con deviatore
299.1.013 / V5

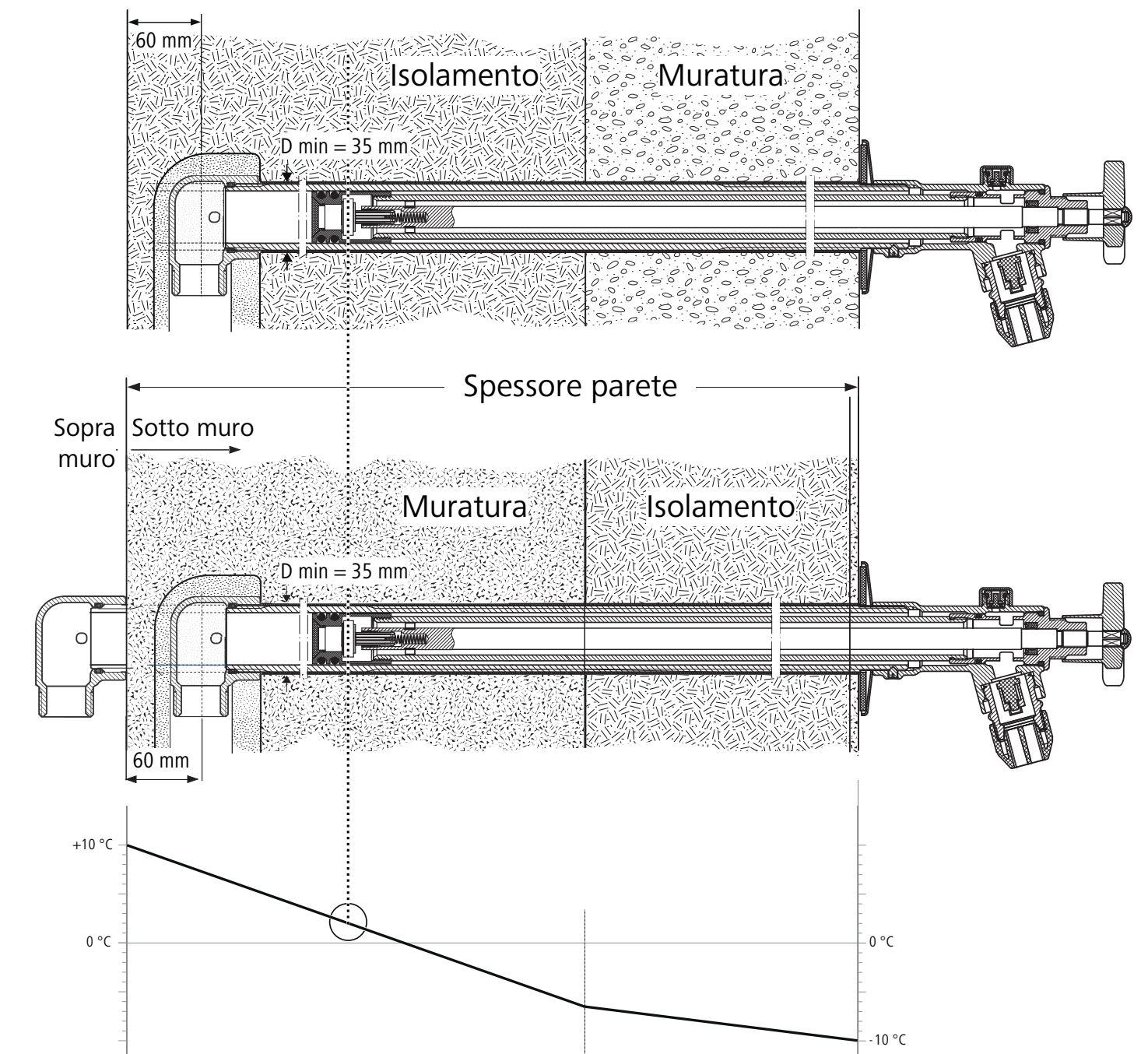

4 Valori indicativi per la scelta della lunghezza
La lunghezza dell’innesto va scelta in modo che la sede della valvola si trovi dietro l’isolamento, in un’area protetta dal gelo. Nel caso in cui ciò non sia possibile, la sede della valvola deve trovarsi il più vicino possibile alla zona interna del muro o il più in basso possibile nell’isolamento.
La seguente tabella riporta valori indicativi per la lunghezza dell’innesto che possono essere utilizzati come riferimento. In caso di dubbi hanno priorità i principi sopra esposti.
|
Tipo di parete |
Spessore parete [mm] |
|||||
|---|---|---|---|---|---|---|
|
150…300 |
250…500 |
450…750 |
240…390 |
340…590 |
540…840 |
|
|
Sopra muro* |
Sotto muro |
|||||
|
Lunghezza dell’innesto |
||||||
|
Isolamento esterno |
150 |
250 |
— |
150 |
250** |
— |
|
Muratura a doppia parete intonacata |
— |
250 |
350** |
— |
250 |
350** |
|
Muratura a doppia parete costruzione a vista |
— |
250 |
350** |
— |
250 |
350** |
|
Muro cantina in calcestruzzo con isolamento esterno |
— |
250 |
— |
150** |
250 |
— |
|
Muratura semplice monolitica |
— |
250 |
— |
— |
250 |
— |
|
Calcestruzzo cellulare |
— |
250 |
350** |
— |
250 |
350** |
|
Facciata a cortina |
150 |
250** |
— |
— |
— |
— |
|
Muro cantina in calcestruzzo con isolamento interno |
– |
250 |
— |
150 |
250 |
— |
* Se sulla parete interna viene applicata una rosetta, lo spessore della parete si riduce dello spessore della rosetta.
** I valori contrassegnati sono possibili ma sconsigliati.
