Tematiche - Distribuzione sui piani

2.1 Posa in pareti massicce e soffitti in calcestruzzo

I tubi flessibili in materiale sintetico Optiflex e il tubo Optiflex-Flowpress multistabile possono essere utilizzati per installare Optiflex in pareti massicce e soffitti in calcestruzzo.

In numerosi impianti di acqua potabile, Optiflex-Profix è la tecnica di collegamento appropriata per la distribuzione sui piani. Optiflex-Profix e Optiflex-Flowpress sono ugualmente idonei per realizzare collegamenti per tubi nella costruzione massiccia.

2.1.1 Installazione con tubi in materiale sintetico Optiflex

La posa dei tubi in materiale sintetico Optiflex in pareti massicce deve essere conforme alla direttiva W3 della SVGW. I tubi in materiale sintetico devono essere posati in modo tale che in caso di sinistro – ad esempio in caso di difetto di tenuta – sia possibile sostituirli senza grandi problemi. A tale scopo, i tubi in materiale sintetico devono essere utilizzati con il tubo di protezione.

Al fine di garantire la possibilità di sostituire i tubi occorre predisporre i seguenti requisiti strutturali:

• Terminata l’installazione, i fitting devono essere visibili all’esterno della parete massiccia. Ciò viene raggiunto attraverso la posa nell’impianto a punto di presa singolo. L’installazione dei pezzi a Ti non è conforme alle regole della tecnica.

• I tubi di protezione devono essere racchiusi da materiale da costruzione per l’intera lunghezza.

• I tubi di protezione devono essere fissati in prossimità di curve e intercapedini. La distanza di fissaggio raccomandata per la posa di condutture diritte è di circa 0.3-0.5 m.

• La curva all’interno di una conduttura deve avere un raggio di curvatura R_B di almeno 8 volte il diametro del tubo.

• Eventuali frammenti di pietre, residui di cemento e altre impurità tra il tubo di protezione e il tubo Optiflex vanno rimossi.

Esempio di montaggio

La distribuzione sui piani nell’impianto a punto di presa singolo può essere realizzata con l’ausilio di tubi in materiale sintetico Optiflex.

2.1.2 Installazione con il tubo Optiflex-Flowpress multistabile

La distribuzione sui piani con il tubo Optiflex-Flowpress multistabile può essere realizzata con l’installazione di pezzi a Ti.

2.2 Varianti di posa delle condutture in pareti massicce e soffitti in calcestruzzo

I tubi Optiflex possono essere posati nelle modalità descritte di seguito, rispettando le distanze tra le condutture dell’acqua calda e dell’acqua fredda in conformità alla direttiva W3/C3 della SVGW (Allegato 7):

Posa della conduttura	Immagine	Descrizione
Nel calcestruzzo		Il tubo Optiflex con il tubo di protezione è completamente immerso nel calcestruzzo. Le condutture dell’acqua calda e dell’acqua fredda devono essere posate separate. Il tubo Optiflex deve essere fissato circa ogni metro mediante fascette. Per la posa delle condutture nel soffitto in calcestruzzo sono disponibili guide per soletta, ausili d’inserimento e cassette di posa della Nussbaum.
Nell’apertura nel calcestruzzo		Il tubo Optiflex con il tubo di protezione si trova in un’apertura nel calcestruzzo. Se l’apertura nel calcestruzzo non viene chiusa, il tubo Optiflex deve essere isolato e fissato a una distanza di ca. 50 cm con bride per tubi 87072.
Sotto l’asfalto colato		Il tubo Optiflex con il tubo di protezione si trova sotto l’asfalto colato. Il tubo Optiflex deve essere fissato a una distanza di ca. 50 cm con bride per tubi 87072. Questo tipo di posa può determinare una riduzione dell’isolamento acustico anticalpestio. Prima di stendere l’asfalto colato occorre proteggere il tubo Optiflex dagli effetti del calore utilizzando una copertura termoresistente. L’asfalto colato liquido può raggiungere temperature di 250 °C.
Sopra il calcestruzzo		Il tubo Optiflex con il tubo di protezione si trova nell’isolamento sopra il calcestruzzo. Questo tipo di posa può determinare una riduzione dell’isolamento acustico anticalpestio. I tubi Optiflex devono essere disposti in modo ordinato e il più possibile accostati al fine di agevolare il montaggio dell’isolamento acustico. Il tubo Optiflex deve essere fissato circa ogni 50 cm con bride per tubi 87072.
Sopra l’isolamento		Il tubo Optiflex senza tubo di protezione si trova dentro l’isolamento. Questo tipo di posa non è combinabile con il riscaldamento a pavimento. Le intercapedini tra i tubi Optiflex devono essere riempite con isolante (nell’immagine con tratteggio colorato). Il tubo Optiflex deve essere fissato con clip di fissaggio. Il tubo Optiflex deve essere fissato a una distanza di ca. 50 cm con bride per tubi 87072.

Optiflex-Brida

N. articolo: 87072

2.3 Posa della conduttura in caso di pericolo di gelo

Per garantire la sicurezza operativa, le installazioni con Optiflex devono essere protette dal gelo. I seguenti tipi di edifici e aree sono soggetti a temperature sotto lo zero:

• Edifici con isolamento interno

• Case a terrazza

• Aree marginali di cantine seminterrate, garage e accessi

È necessario prevenire il rischio di congelamento posando la conduttura nell’area protetta dal gelo della struttura dell’edificio. Va evitata la posa delle condutture in aree che fungono da ponti termici. È necessario consultare un fisico delle costruzioni per identificare le aree di un edificio esposte al pericolo di gelo.

Le condutture in zone esposte al pericolo di gelo devono essere svuotate e scaricate utilizzando aria compressa. Ove non sia possibile posare la conduttura in un’area protetta dal gelo occorre proteggere i tubi contro il congelamento.

2.4 Posa in una parete premurale o in una parete divisoria

La posa della conduttura in una parete premurale o in una parete divisoria consente di realizzare sia l’installazione dei pezzi a Ti sia l’impianto a punto di presa singolo con collegamenti Optiflex-Profix oppure Optiflex-Flowpress. La Nussbaum raccomanda l’impianto a punto di presa singolo. La lunghezza delle condutture di erogazione può essere limitata soprattutto dove non è possibile posare tali condutture nel pavimento.

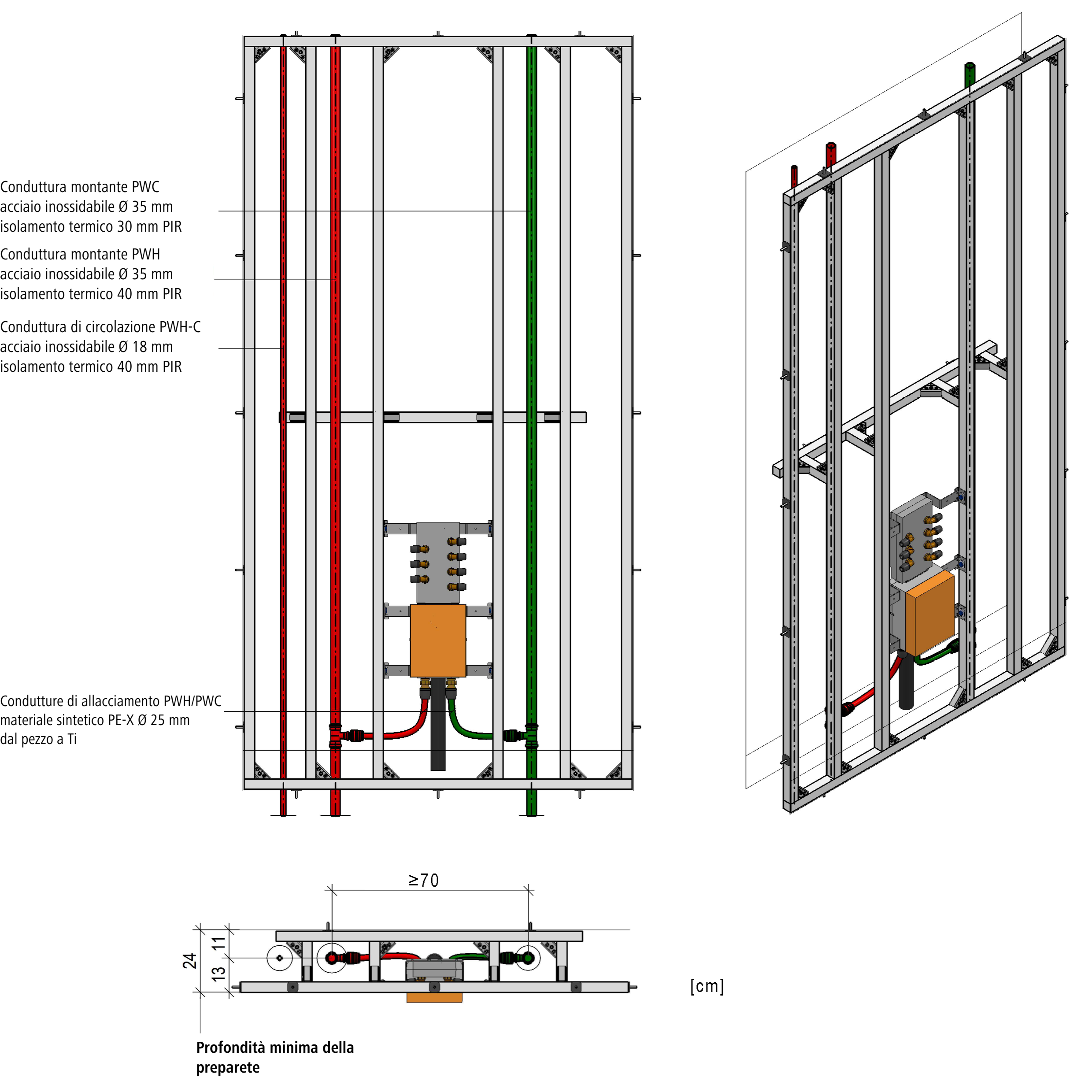

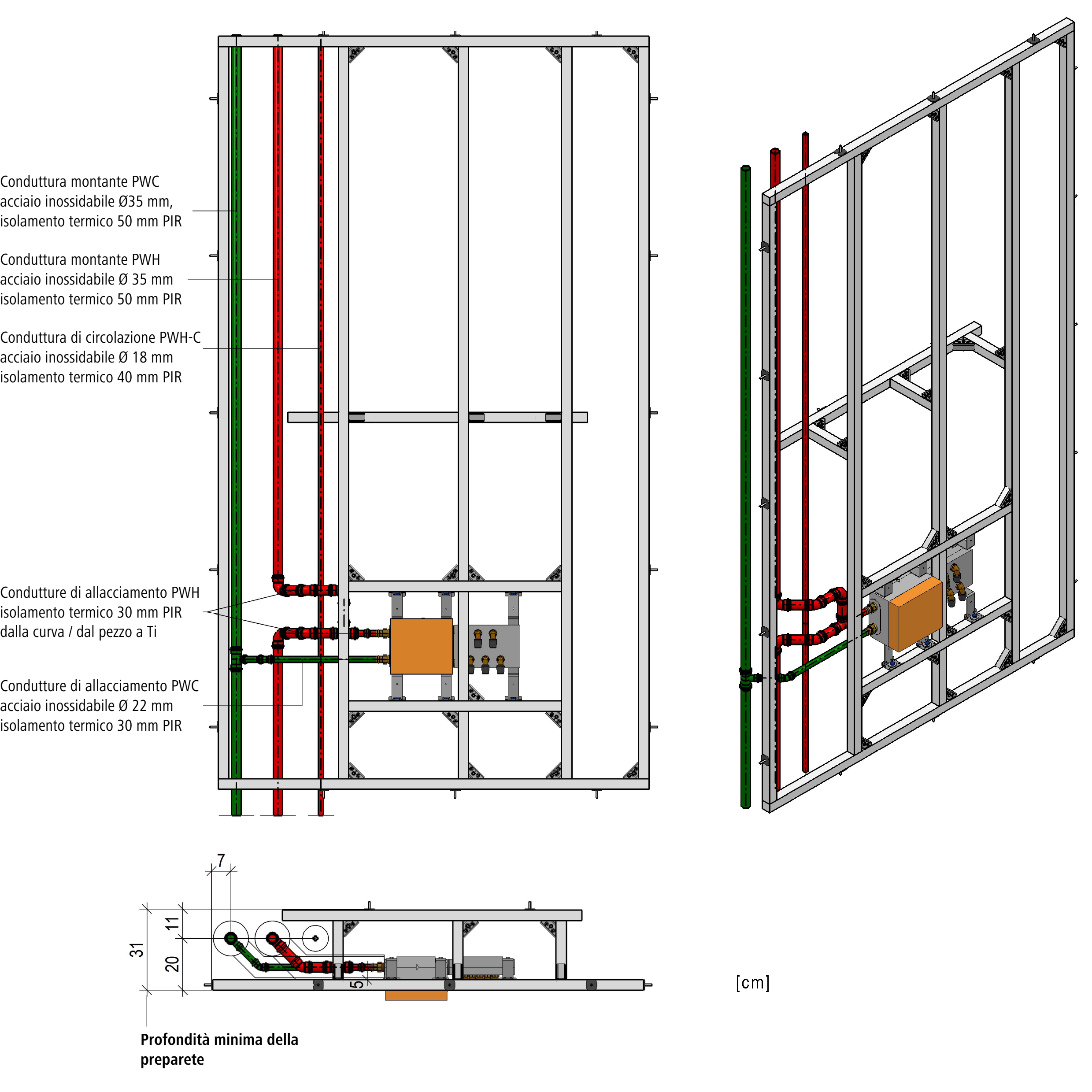

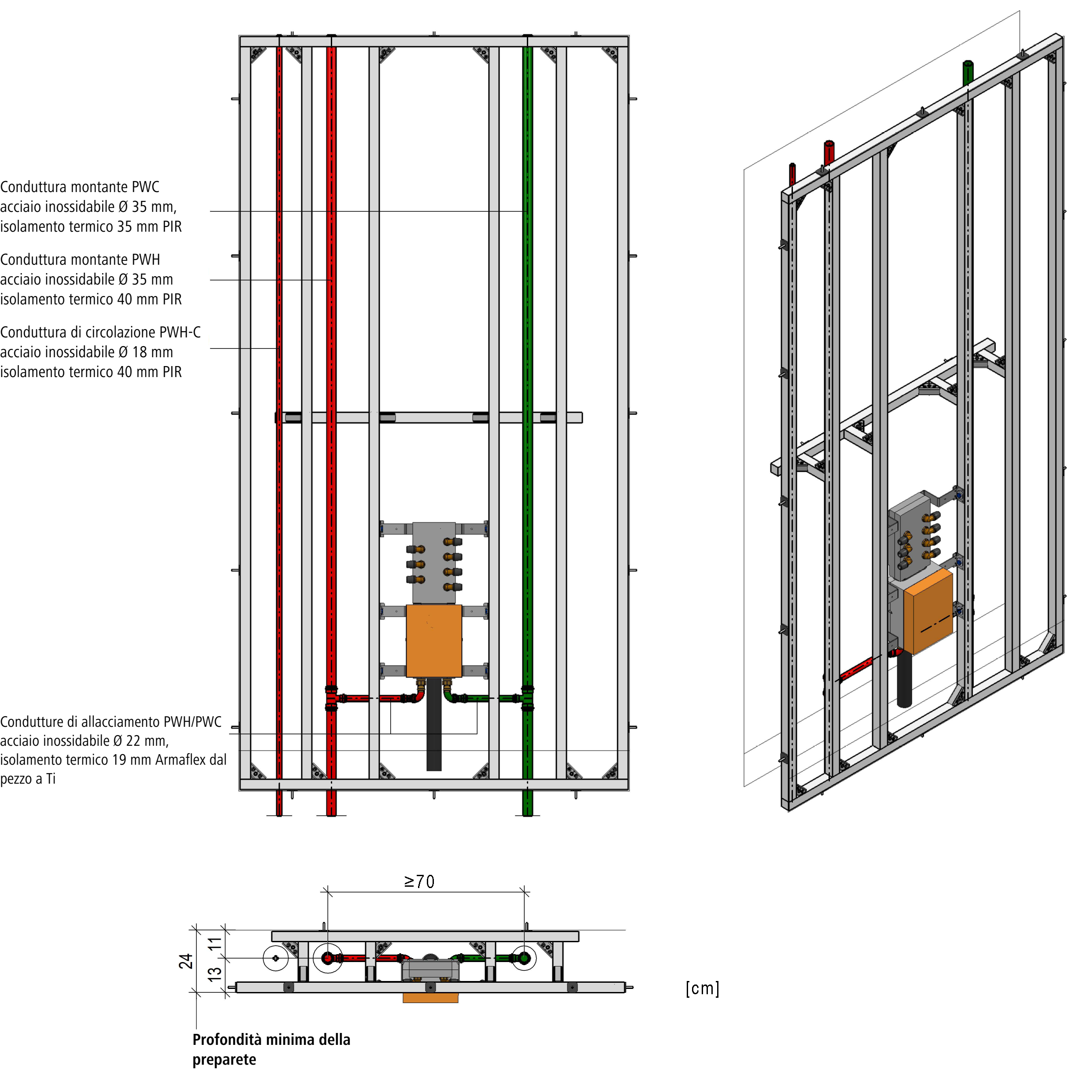

Installazione premurale
