Tematiche - Distribuzione sui piani

5.1 Distributori Optiflex

Optiflex comprende una gamma di distributori in bronzo con collegamenti Profix, Flowpress e filettati.

Caratteristiche:

• Raccordo per tubi con diametro nominale DN 16, 20, 25

• Raccordi con nippel a innesto: diritto, a gomito, in alto, in basso

• Numero di uscite: da 1 a 5

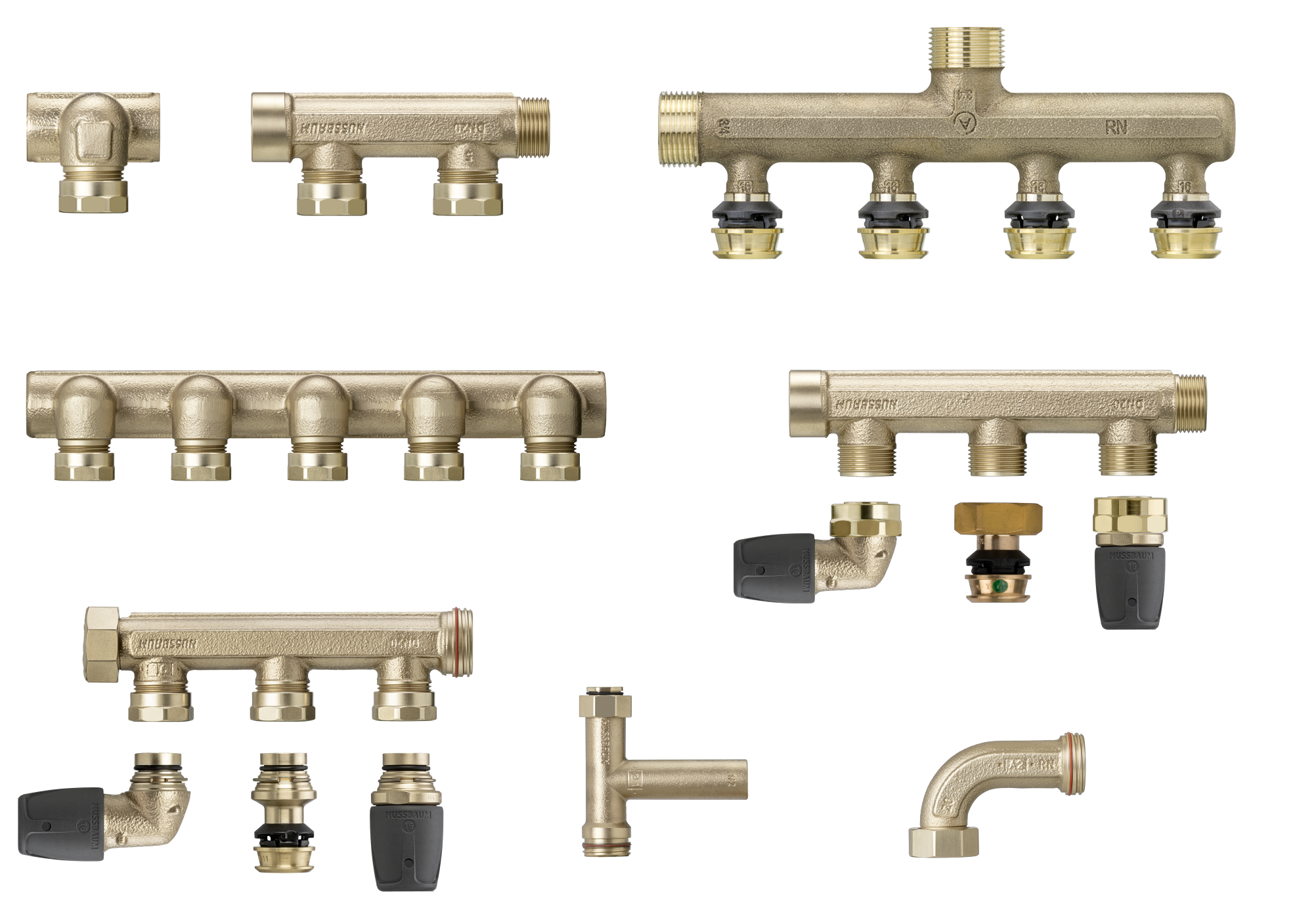

Alcuni dei prodotti dell’assortimento:

5.2 Scatole di distribuzione Optiflex

Optiflex comprende una gamma di scatole di distribuzione per la separazione ininterrotta tra acqua fredda e acqua calda dal raccordo della conduttura montante fino al punto di presa al piano.

Caratteristiche:

• Iisolamento termico dei distributori integrati di acqua fredda e acqua calda

  Accoppiamento rapido per il raccordo alla scatola rubinetteria sotto muro

• Partenze a innesto per il raccordo di collegamenti a innesto a Optiflex-Profix, Optiflex-Flowpress, a filettatura esterna da ¾" e filettatura esterna MF da ½".

• Numero di uscite: da 1 a 8 (da 1 a 7 per raccordi per acqua calda, da 2 a 8 per raccordi per acqua fredda)

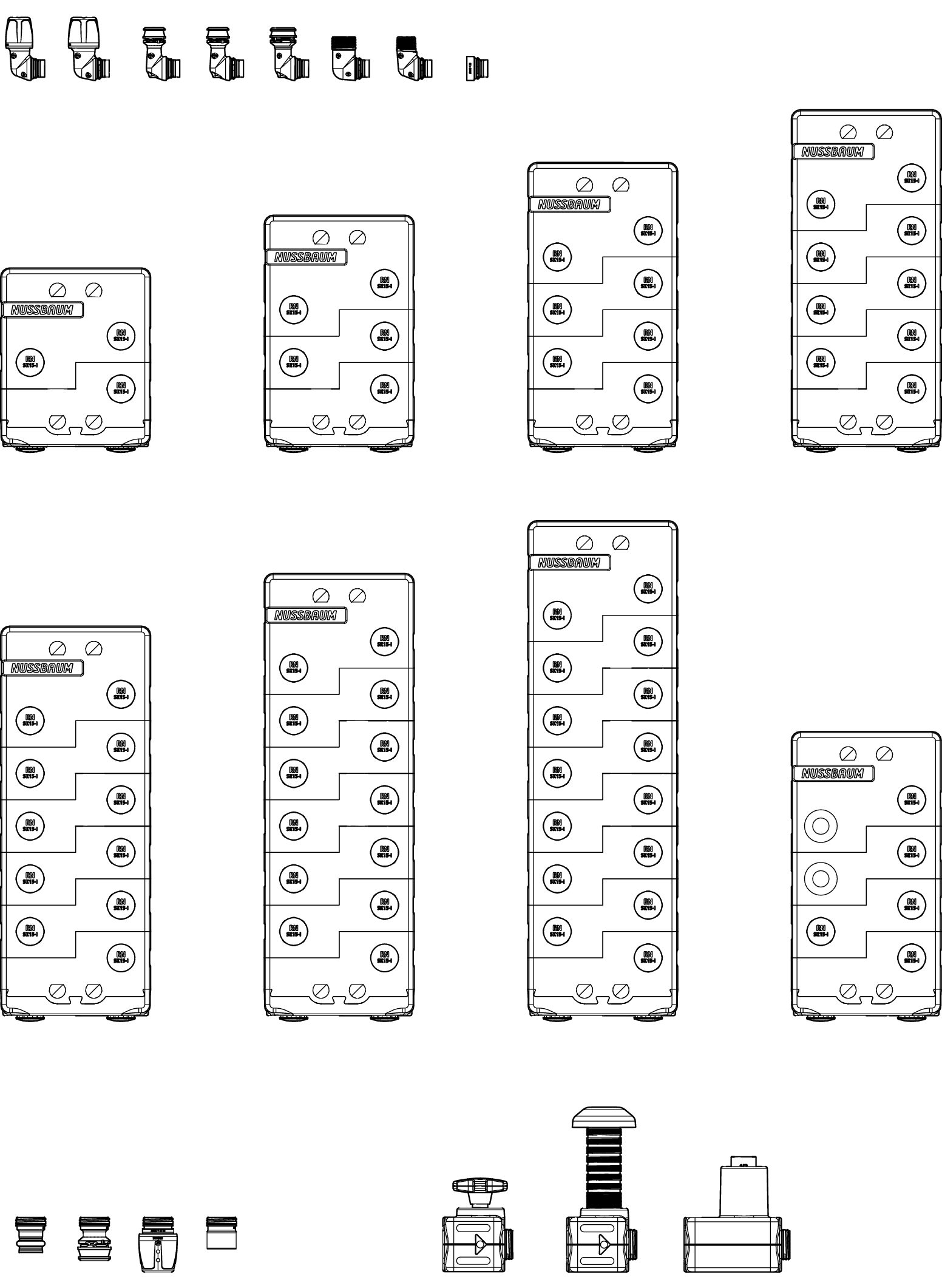

Alcuni dei prodotti dell’assortimento:

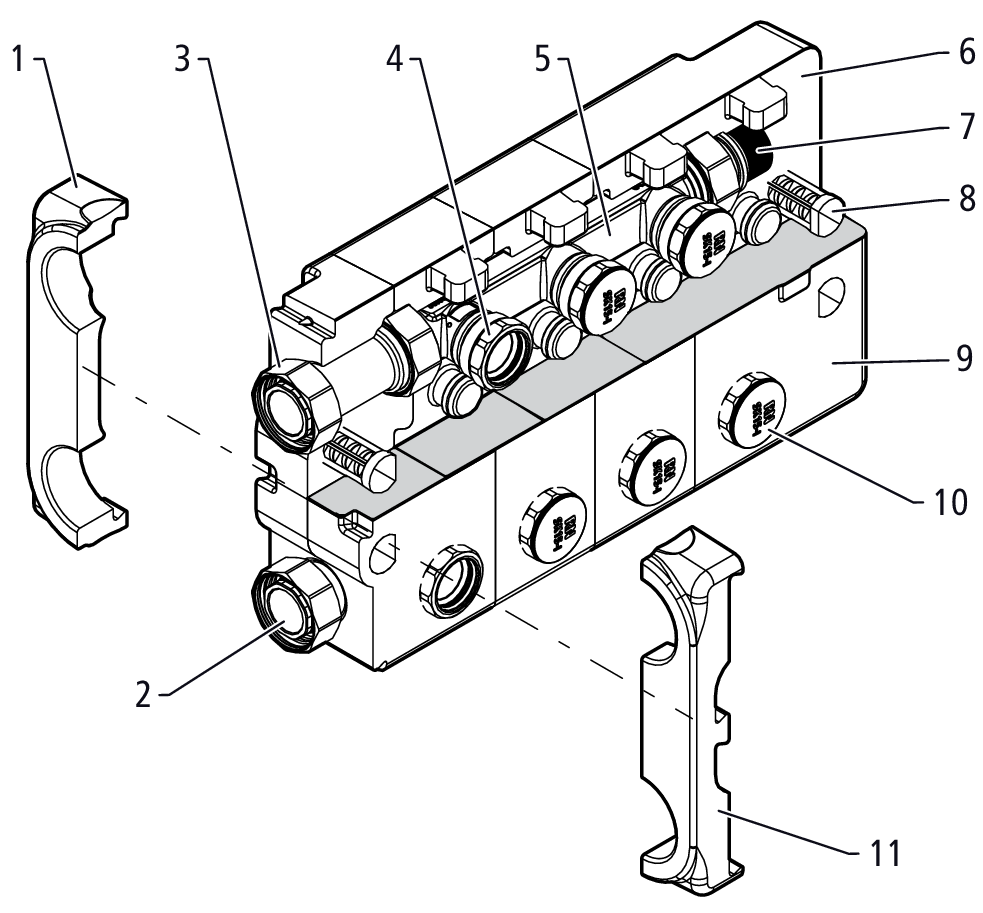

5.2.1 Struttura della scatola di distribuzione Optiflex

La scatola di distribuzione Optiflex è strutturata nel modo seguente (rappresentazione in semisezione):

Con lo strumento di configurazione della Nussbaum, le rubinetterie ai piani possono essere configurate e ordinate in base alle necessità (www.nussbaum.ch/it/configuratore).

5.3 Scatole sotto muro Optiarmatur

Optiarmatur comprende una gamma di scatole rubinetteria sotto muro e scatole lavabo sotto muro che, in combinazione con le scatole di distribuzione idonee, garantiscono la separazione ininterrotta tra acqua fredda e acqua calda dal raccordo della conduttura montante fino al punto di presa al piano.

Caratteristiche:

• Rubinetto di chiusura

• Isolamento termico

• Collegamenti fissi con accoppiamenti a innesto

• Corpo per installazione contatore a capsula Koax e cartuccia per riduttore

• Coperchio cieco

• Cappuccio di protezione

• Dime di montaggio per installazione in pareti massicce e in sistemi premurali

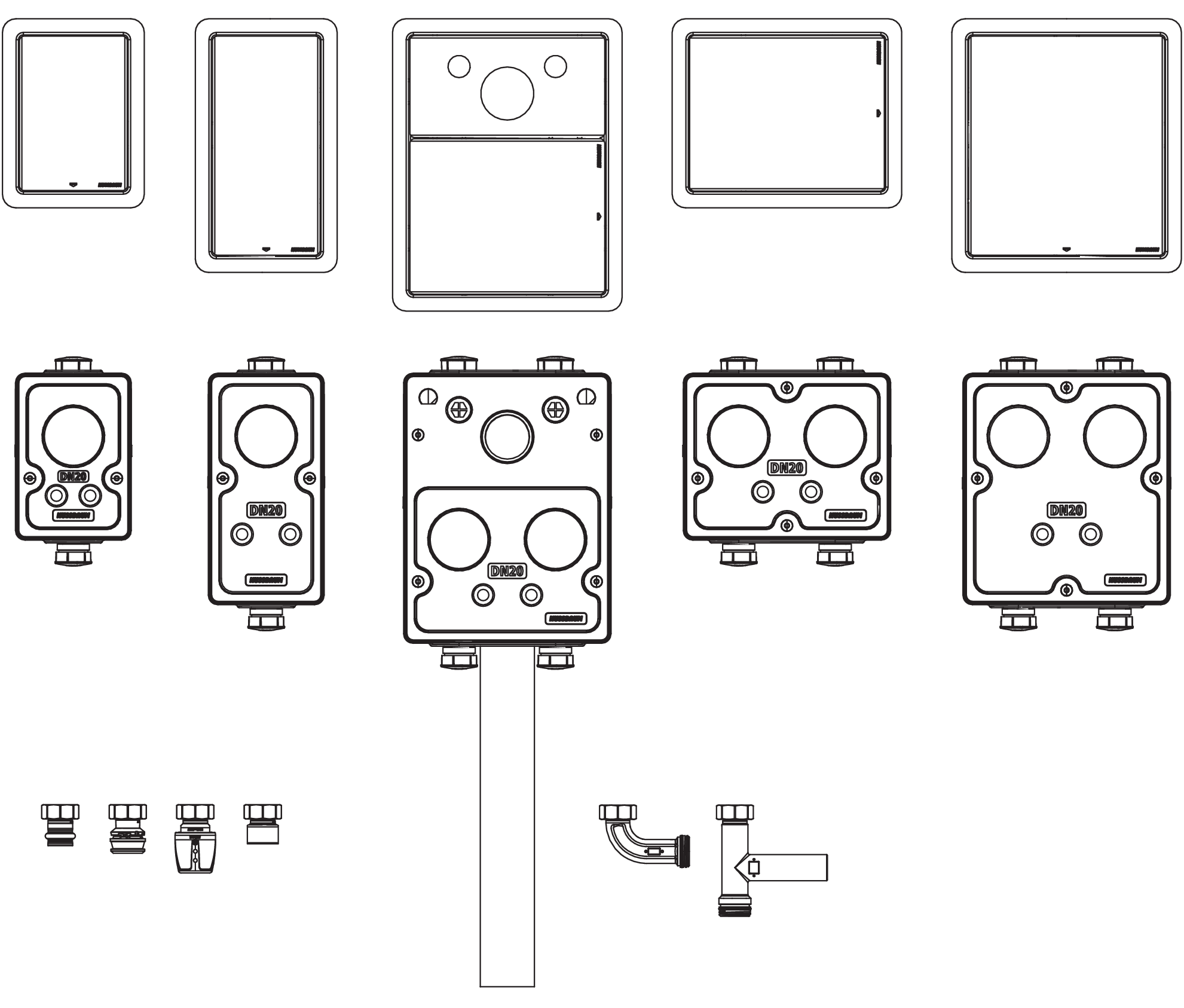

Alcuni dei prodotti dell’assortimento:

5.3.1 Struttura della scatola rubinetteria sotto muro

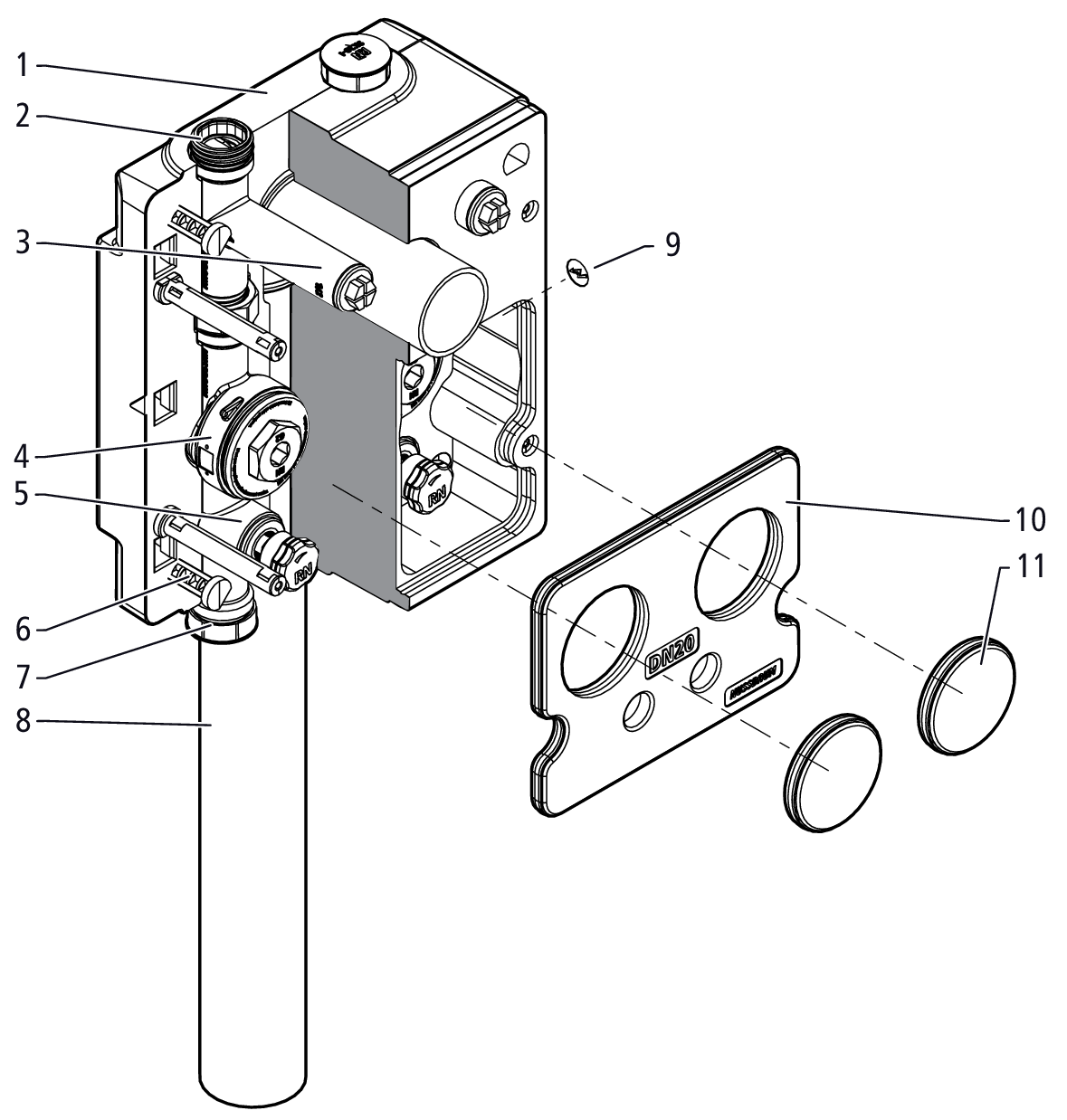

La scatola rubinetteria sotto muro è strutturata come segue (rappresentazione in semisezione):

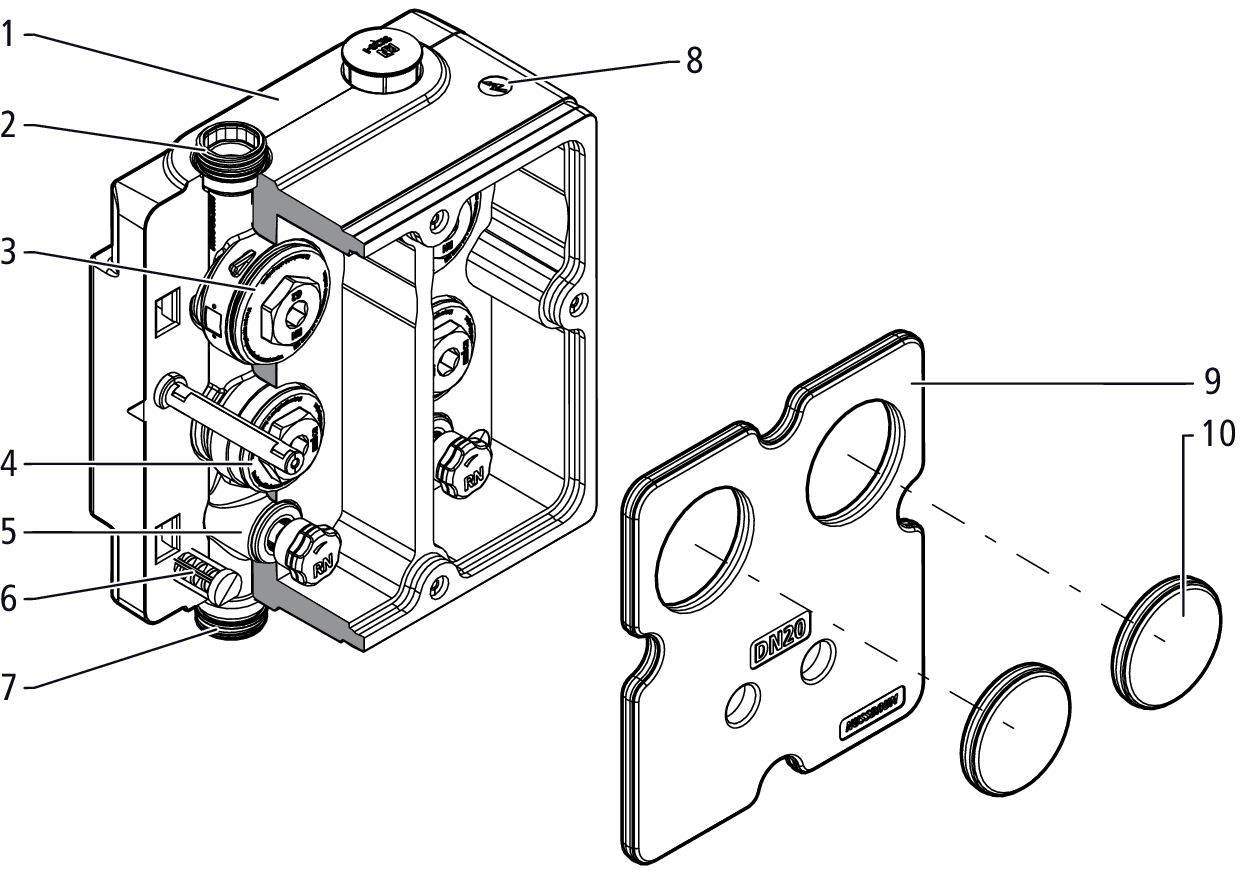

5.3.2 Struttura della scatola lavabo sotto muro

La scatola lavabo sotto muro è strutturata come segue (rappresentazione in semisezione):

5.4 Montaggio

5.4.1 Montaggio della scatola di distribuzione Optiflex

Le istruzioni sono disponibili sul sito www.nussbaum.ch:

👉 Istruzioni di montaggio 299.0.904, scatola di distribuzione Optiflex

5.4.2 Montaggio delle scatole sotto muro Optiarmatur

Le istruzioni sono disponibili sul sito www.nussbaum.ch:

👉 Istruzioni di montaggio 299.0.440, scatole sotto muro

Con lo strumento di configurazione della Nussbaum, le rubinetterie ai piani possono essere configurate e ordinate in base alle necessità (www.nussbaum.ch/it/configuratore).
