Optiarmatur - Schutz von Trinkwasser W3/E1
Trinkwasser ist das wichtigste Lebensmittel überhaupt.
Zu unserem Trinkwasser müssen wir Sorge tragen, um es weiterhin in der optimalen Qualität geniessen zu können. Ein relevanter Punkt dabei ist die Sicherstellung, dass das Trinkwasser nicht durch Rückfliessen verunreinigt wird. Wie dies optimal gelöst werden soll, wird anschliessend beschrieben.
Die R. Nussbaum AG bietet für die Absicherung von allen Flüssigkeitskategorien eine geeignete Möglichkeit.
Grundlage: SVGW-Richtlinie W3/E1
Die Ergänzung E1 «Rückflussverhinderung in Sanitäranlagen» beschreibt die Sicherungsmassnahmen zum Schutz vor Rückfliessen von Nichttrinkwasser in das Trinkwasserversorgungsnetz, sodass die Trinkwasserqualität jederzeit eingehalten werden kann. Aufgrund der Inkraftsetzung der EN1717 «Schutz des Trinkwassers vor Verunreinigungen in Trinkwasserinstallationen und Allgemeine Anforderungen an Sicherungseinrichtungen zur Verhütung von Trinkwasserverunreinigungen durch Rückfliessen» wurde die W3/E1 Ausgabe 2013 entsprechend überarbeitet und dem Stand der Normung und dem Schutz des Trinkwassers angepasst.
Die Anforderungs-Einhaltung zum Schutz des Trinkwassers ist durch die Richtlinie W3, die Bestandteil der örtlichen Wasserlieferreglemente (Gemeindegesetz) ist, und durch die Lebensmittelgesetzgebung gegeben.
Flüssigkeitskategorie 1
Wasser für den menschlichen Gebrauch, das direkt einer Trinkwasserinstallation entnommen wird und der Verordnung des EDI über Trink-, Quell- und Mineralwasser entspricht.
Trinkwasser ist unser wichtigstes Lebensmittel und steht in der Schweiz in vorzüglicher Qualität und ausreichender Menge zur Verfügung. Es wird täglich zum Trinken, Kochen und Waschen benötigt. Filter am Eintritt in die Hausinstallation (Verteilbatterie) verhindern weitgehend das Einschwemmen von Fremdpartikeln, sind bei oder durch den Endkunden periodisch zu warten.
Keine Absicherung vor der Verunreinigung durch Nichttrinkwasser erforderlich.
Empfehlung

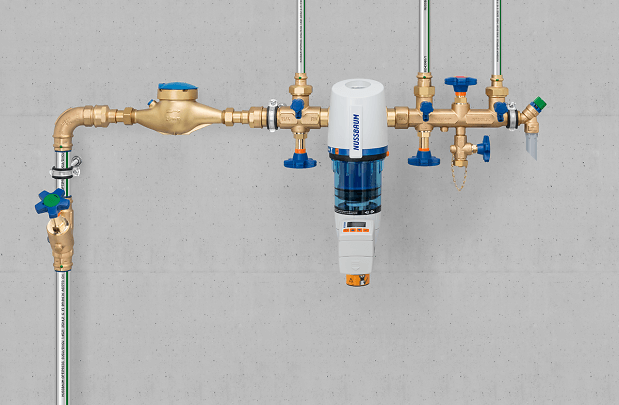

Der rückspülbare Nussbaum Feinfilter sorgt für eine optimale Filtration des Wassers und verhindert Störungen der Trinkwasserinstallation durch eingeschwemmten Sand, Rost- oder Schmutzteilchen.
Empfohlene Häufigkeit für Inspektion und Unterhalt nach W3/E2: alle 2 Monate spülen.
Flüssigkeitskategorie 2
Flüssigkeit, die keine Gefährdung der menschlichen Gesundheit darstellt. Flüssigkeiten, die für den menschlichen Gebrauch geeignet sind, einschliesslich Wasser aus einer Trinkwasserinstallation, das eine Veränderung in Geschmack, Geruch, Farbe oder Temperatur (Erwärmung oder Abkühlung) aufweisen kann.
Beispiele:
Trinkwasser warm oder gekühlt
Trinkwasser mit Fruchtsäften
Kaffee, Suppen
Wasser von gekochten Lebensmitteln
Dampf (in Kontakt mit Lebensmitteln, frei von Additiven)
Steriles Wasser
Entmineralisiertes Wasser
Stagnationswasser (z.B. von Leitungssträngen, die zu wenig oder nicht benutzt werden)
Eine Flüssigkeit der Kategorie 2 muss mindestens mit einem prüfbaren Rückflussverhinderer Typ EA abgesichert werden.
Produktbeispiel

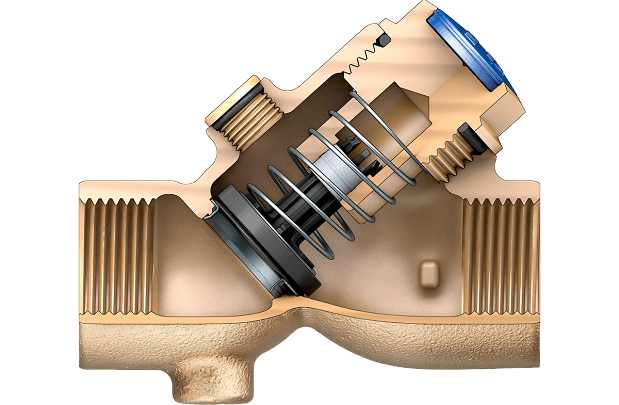

Nussbaum Rückflussverhinderer EA, für Wasser bis 90 °C
Empfohlene Häufigkeit für Inspektion und Unterhalt nach W3/E2: jährlich
Flüssigkeitskategorie 3
Flüssigkeit, die eine Gesundheitsgefährdung für Menschen durch die Anwesenheit eines oder mehrerer weniger giftiger Stoffe darstellt.
Beispiele:
Heizungswasser ohne Additive
Spülwasser für Geschirr- und Küchengeräte
Spülkastenwasser
Badewasser (im häuslichen Bereich)
Zahnärztliche Arbeitsplätze
Die Abgrenzung zwischen der Flüssigkeitskategorie 3 und 4 ist LD 50 = 50 mg/kg Körpergewicht.
Eine Flüssigkeit der Kategorie 3 muss mindestens mit einem Systemtrenner Typ CA abgesichert werden.
Produktbeispiel

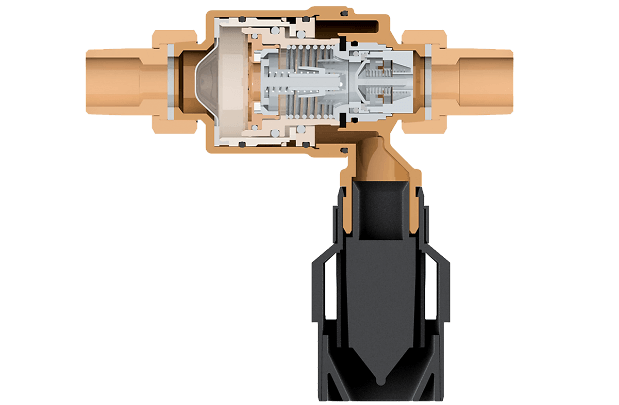

Nussbaum Systemtrenner CA, für Wasser bis 60 °C
Empfohlene Häufigkeit für Inspektion und Unterhalt nach W3/E2: jährlich
Flüssigkeitskategorie 4
Flüssigkeit, die eine Gesundheitsgefährdung für Menschen durch die Anwesenheit eines oder mehrerer giftiger oder besonders giftiger Stoffe oder einer oder mehrerer radioaktiver, mutagener oder kanzerogener Substanzen Darstellt. Flüssigkeit, die Geschmack, Geruch, Farbe oder Temperatur (Erwärmung oder Abkühlung) aufweisen Kann.
Beispiele:
Enthärtetes Wasser, nicht zum menschlichen Gebrauch bestimmt
Wasser mit Frostschutzmittel
Wasser und Algizide
Wasser und Korrosionsschutzmittel, nicht für den menschlichen Gebrauch bestimmt
Wasser und Waschmittel
Wasser und oberflächenaktive Stoffe
Wasser und Desinfektionsmittel, nicht für den menschlichen Gebrauch bestimmt
Wasser und Detergenzien
Wasser und Kühlmittel
Heizungswasser mit Additiven
Unterflurbewässerung
Eine Flüssigkeit der Kategorie 4 muss mindestens mit einem Systemtrenner Typ BA abgesichert Werden.
Produktbeispiel

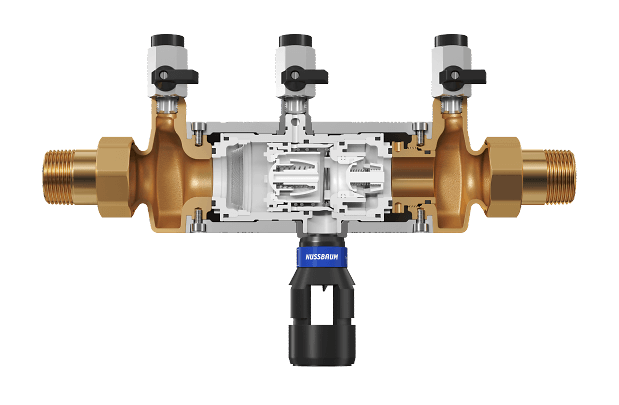

Nussbaum Systemtrenner BA, für Wasser bis 60 °C
Empfohlene Häufigkeit für Inspektion und Unterhalt nach W3/E2: jährlich, gemäss Wartungsvertrag
Flüssigkeitskategorie 5
Flüssigkeit, die eine Gesundheitsgefährdung für Menschen durch die Anwesenheit von mikrobiellen oder viralen Erregern übertragbarer Krankheiten darstellt.
Beispiele:
Wasser für Tiertränken
Schwimmbeckenwasser
Waschen von Früchten und Gemüse (Lebensmittel-Betriebe)
Vorwaschen, waschen von Geschirr für Küchengeräte
Waschmaschinenwasser
Wasser aus Körperreinigung
WC-Wasser
Abwasser
Bei einer Flüssigkeit der Kategorie 5 muss die Absicherung über einen freien Auslauf oder eine Sicherheitstrennstation Typ AB erfolgen.
Produktbeispiel

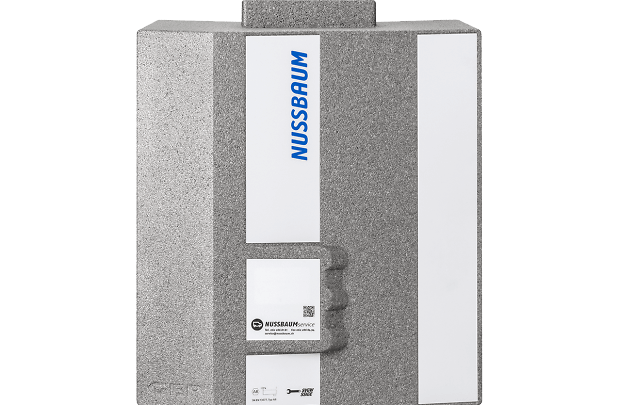

Nussbaum Sicherheitstrennstation Typ AB, für Wasser bis 35 °C
Empfohlene Häufigkeit für Inspektion und Unterhalt nach W3/E2: jährlich
RELEVANTE KONFORMITÄTSZEICHEN
Eine Trinkwasserinstallation benötigt eine Vielzahl von Produkten. Je nach Einsatzbereich gibt es unterschiedliche Prüfverfahren und Bewertungsmethoden. Deshalb sind seit 2016 zusätzliche SVGW-Konformitätszeichen in Kraft:
Bestehendes Konformitätszeichen «Wasser»
Konformitätszeichen «Hygienische Unbedenklichkeit»
Konformitätszeichen «Rückflusssicherheit»
Hintergrundinformationen zu den Konformitätszeichen unter www.svgw.ch/konform
WARTUNG UND KONTROLLE
Schweizweiter Trinkwasserschutz
Der Nussbaum Wartungsdienst ist speziell für den Service und die Kontrolle wartungsbedürftiger Produkte gemäss SVGW-Richtlinien eingerichtet. Damit sich Bauherren oder Eigentümer nicht selbst um die Einhaltung der gesetzlichen Vorgaben kümmern müssen. Das schweizweit tätige Serviceteam führt im Abonnement sämtliche Wartungsarbeiten selbständig durch. Mit dem Nussbaum Wartungsdienst wird der Trinkwasserschutz jederzeit gewährleistet.
Tel. 062 286 81 81
service@nussbaum.ch
Ursachen eines Wasserrücklaufes

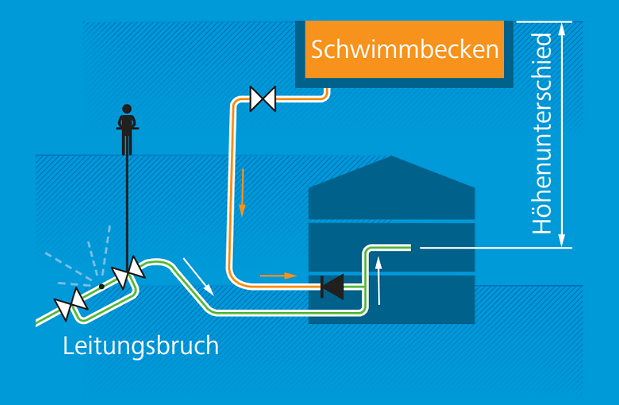

Rücksaugen
Infolge geodätischer Höhenunterschiede

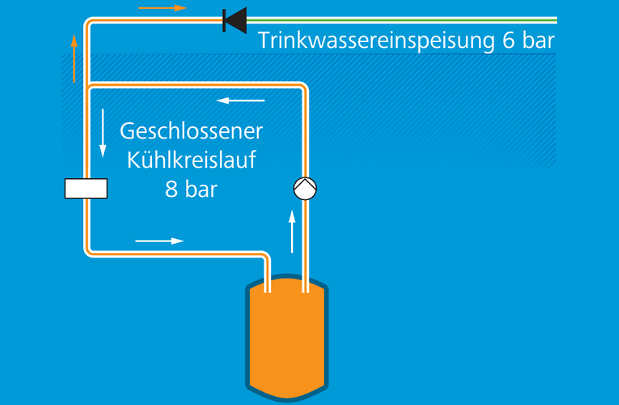

RÜCKDRÜCKEN
Infolge Gegendruck von Pumpen

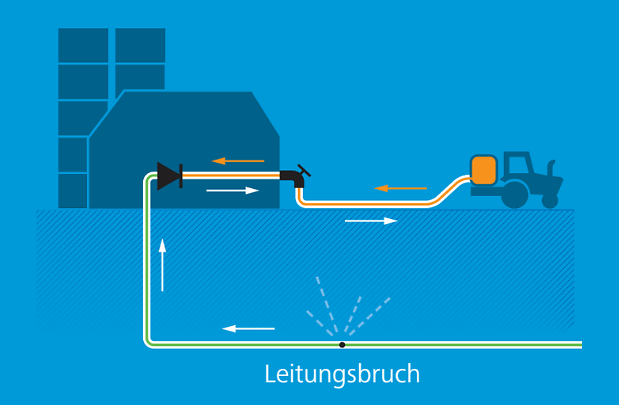

UNTERDRUCK
Infolge Unterdruck durch plötzliches Entleeren (z.B. Leitungsbruch)
Damit verbunden ist die Gefahr einer Trinkwasserverschmutzung, ausgelöst durch den Kontakt zwischen Trinkwasser und Nichttrinkwasser oder die Möglichkeit der Verschmutzung des Trinkwassers mit Fremdstoffen.
Gesamtleistung
Für die Trinkwasser-Verteilung bietet Nussbaum eine W3- und SIA-385/2-konforme Gesamtlösung und eine umfassende Gesamtleistung aus einer Hand. Optiarmatur ist das komplette Programm der Armaturen. Optifitt mit Press und Serra ist das umfangreiche Sortiment an Fittings für diverse Medien und Spezialeinsätze. Optipress umfasst Fittings und Rohre für die Trinkwasser-Installation im Keller und in den Steigzonen und ist mit Gaz und Therm auch ideal für die Gas und Heizwasserverteilung. Optiflex steht für die Trinkwasser-Installation auf der Etage und Optivis-Tec für das Vorwandsystem. Therm-Control ist eine innovative Einzelraumregelung für eine intelligente Fussbodenheizung.
Der Aquapro-Ecotherma ist ein elektronisch geregelter Speicher-Wassererwärmer, welcher die Raumluft am Aufstellort mittels einer Luft-/Wasser-Wärmepumpe zur Warmwasserversorgung auf der Etage nutzt. Dabei sind alle Systeme und Komponenten durchgängig aufeinander abgestimmt. Abgerundet wird die umfassende Produktpalette mit den starken Dienstleistungen Nussbaum Plantec, Service und Individual. Bei Nussbaum passt alles zusammen.
