31022 Standard-Verteilbatterie
Archiviertes Produkt
Redfil mit Optifitt-Serra-Anschlussverschraubungen 92005 bestehend aus Verteilventil 22051 mit Entleerventil 22070, Redfil 12072, Anschlussflansch 12085 mit Flanschabdeckung 12086, Doppelverschraubung 92046 und Interbloc 31065
PN 16.0

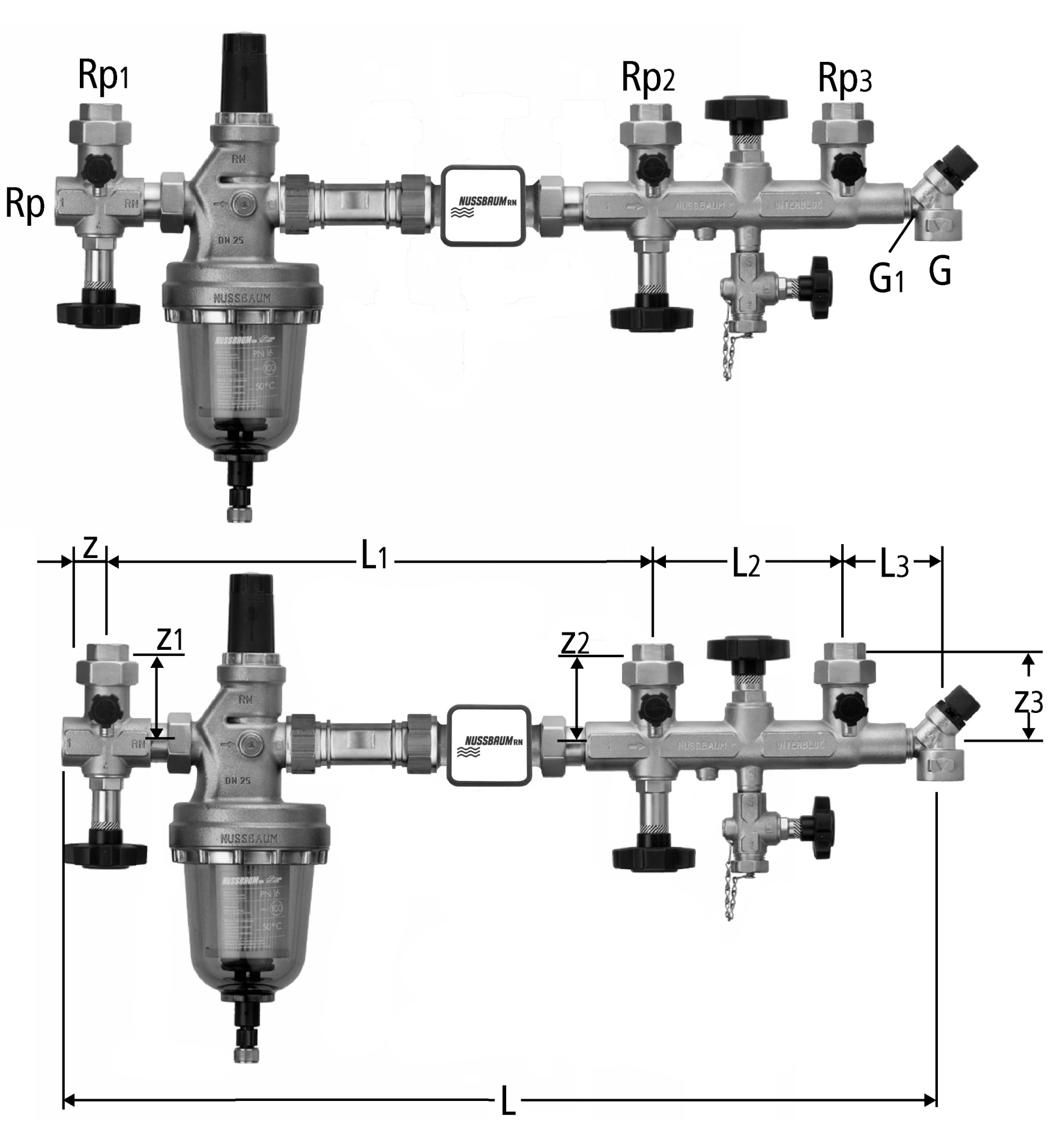

| Rp | Rp1 | Rp2 | Rp3 | G | G1 | z3 | L | L1 | L2 | L3 | Art.-Nr. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | ¾ | 1 | ¾ | 69 | 706 | 434 | 160 | 75 | 1 x ¾ x ¾ x ¾ | 31022.21 | 01 | 1 | - | nicht mehr bestellbar |
| 1 | ¾ | 1 | ¾ | 1 | ¾ | 69 | 706 | 434 | 160 | 75 | 1 x ¾ x 1 x ¾ | 31022.22 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | ¾ | ¾ | ¾ | 1 | ¾ | 69 | 751 | 472 | 160 | 75 | 1¼ x ¾ x ¾ x ¾ | 31022.23 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | ¾ | 1 | ¾ | 1 | ¾ | 69 | 751 | 472 | 160 | 75 | 1¼ x ¾ x 1 x ¾ | 31022.24 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | ¾ | 1 | 1 | 1 | ¾ | 80 | 751 | 472 | 160 | 75 | 1¼ x ¾ x 1 x 1 | 31022.25 | 01 | 1 | - | nicht mehr bestellbar |
CAD / BIM
| Beschreibung | Standard-Verteilbatterie |
| Grösse |
|
| Artikelnummer |
31022.21
|
