31022 Nourrice de distribution standard
Archiviertes Produkt
Redfil avec raccords à écrou mobile Optifitt-Serra 92005 comprenant: robinet de distribution 22051 avec robinet de rinçage 22070, Redfil 12072, boîtier de raccordement 12085 avec couvercle 12086, manchon 92046 et Interbloc 31065
PN 16.0

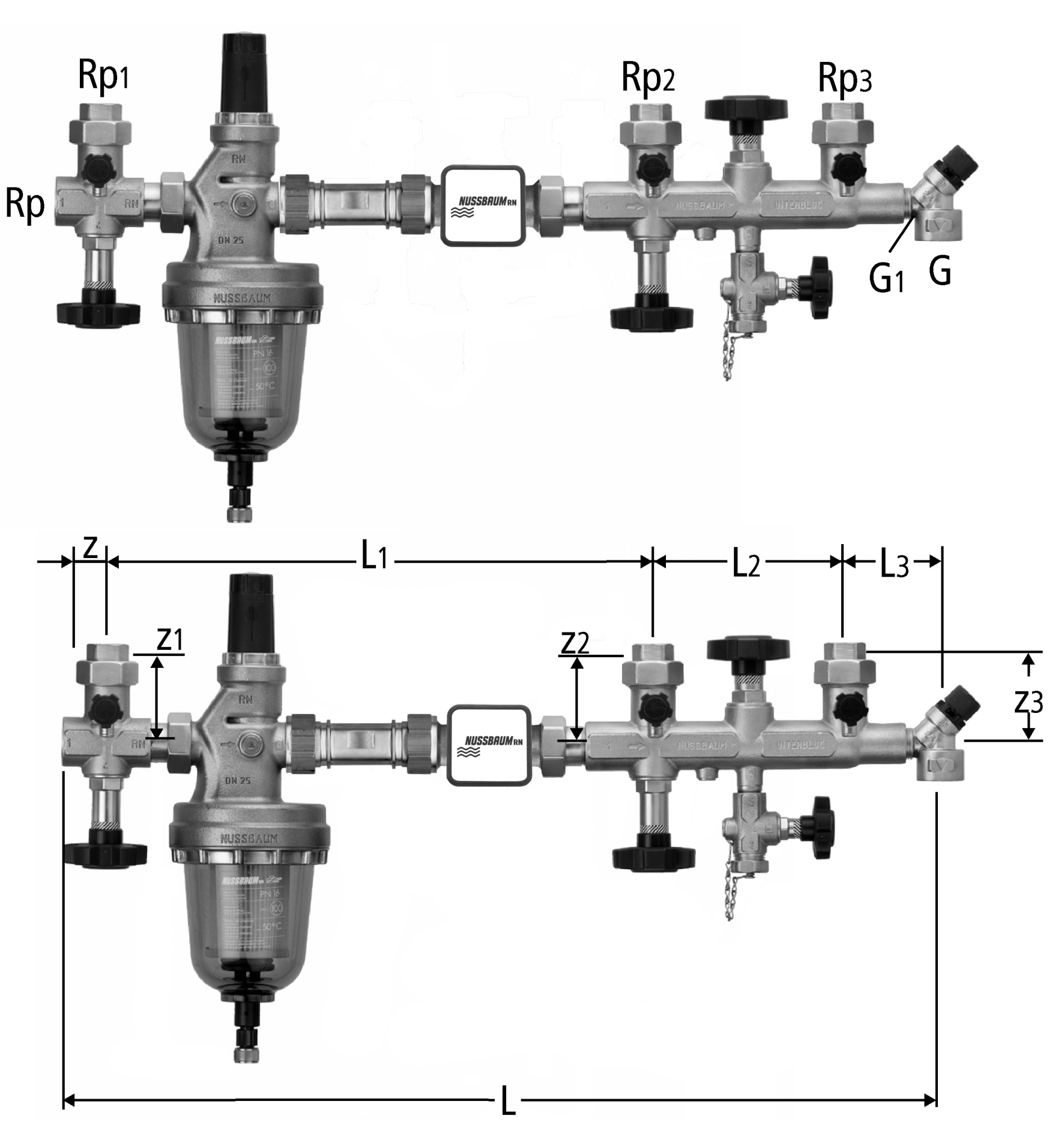

| Rp | Rp1 | Rp2 | Rp3 | G | G1 | z3 | L | L1 | L2 | L3 | N° d'art. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | ¾ | 1 | ¾ | 69 | 706 | 434 | 160 | 75 | 1 x ¾ x ¾ x ¾ | 31022.21 | 01 | 1 | - | plus disponible |
| 1 | ¾ | 1 | ¾ | 1 | ¾ | 69 | 706 | 434 | 160 | 75 | 1 x ¾ x 1 x ¾ | 31022.22 | 01 | 1 | - | plus disponible |
| 1¼ | ¾ | ¾ | ¾ | 1 | ¾ | 69 | 751 | 472 | 160 | 75 | 1¼ x ¾ x ¾ x ¾ | 31022.23 | 01 | 1 | - | plus disponible |
| 1¼ | ¾ | 1 | ¾ | 1 | ¾ | 69 | 751 | 472 | 160 | 75 | 1¼ x ¾ x 1 x ¾ | 31022.24 | 01 | 1 | - | plus disponible |
| 1¼ | ¾ | 1 | 1 | 1 | ¾ | 80 | 751 | 472 | 160 | 75 | 1¼ x ¾ x 1 x 1 | 31022.25 | 01 | 1 | - | plus disponible |
CAO / BIM
| Description | Nourrice de distribution standard |
| Taille |
|
| Numéro d’article |
31022.21
|
