12022 Druckreduzierventil
Archiviertes Produkt
mit Optipress-Aquaplus-Anschlussverschraubungen 92021 Sekundärdruck 7 bar eingestellt, Einstellbereich 6 bis 10 bar für Wasser bis 60 °C und Druckluft (Druckluftklasse 1-4)
PN 16.0

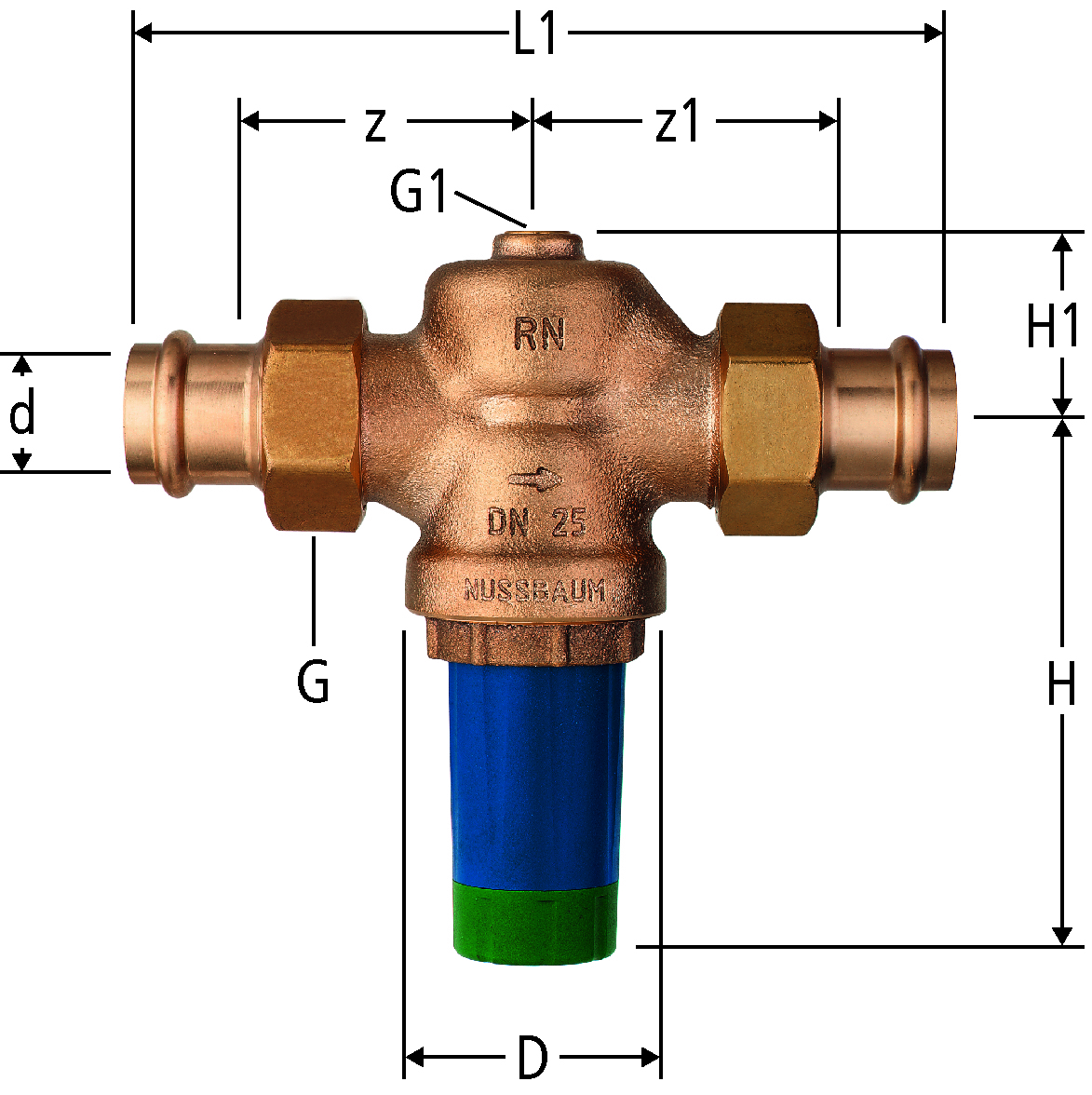

| G | G1 | d | z | z1 | L1 | H | H1 | D | Art.-Nr. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | ¼ | 15 | 52 | 52 | 148 | 121 | 42 | 58 | 15 | 12022.22 | 01 | 1 | - | nicht mehr bestellbar |
| ¾ | ¼ | 18 | 55 | 55 | 154 | 121 | 42 | 58 | 18 | 12022.23 | 01 | 1 | - | nicht mehr bestellbar |
| 1 | ¼ | 22 | 58 | 58 | 163 | 121 | 42 | 58 | 22 | 12022.24 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | ¼ | 28 | 68 | 68 | 183 | 121 | 42 | 58 | 28 | 12022.25 | 01 | 1 | - | nicht mehr bestellbar |
| 1½ | ¼ | 35 | 78 | 78 | 207 | 175 | 47 | 78 | 35 | 12022.26 | 01 | 1 | - | nicht mehr bestellbar |
| 1¾ | ¼ | 42 | 95 | 95 | 261 | 175 | 47 | 78 | 42 | 12022.27 | 01 | 1 | - | nicht mehr bestellbar |
| 2⅜ | ¼ | 54 | 101 | 101 | 281 | 175 | 47 | 78 | 54 | 12022.28 | 01 | 1 | - | nicht mehr bestellbar |
CAD / BIM
| Beschreibung | Druckreduzierventil |
| Grösse |
|
| Artikelnummer |
12022.22
|
