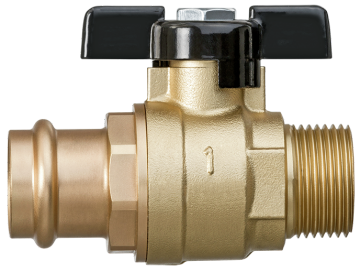

82113 Optipress-Kugelhahn
mit Aussengewinde, flachdichtend, mit Flügelgriff für Wasser bis 110 °C und Druckluft (Druckluftklasse 1 - 4, max. Ölkonzentration: 5 mg/m³) Flügelgriff schwarz, Kugel Messing hartverchromt, Dichtungen PTFE, Spindeldichtung PTFE
PN 16.0

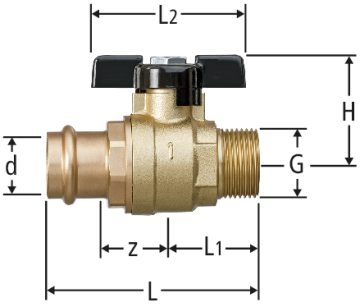

| G | d | z | L | L1 | L2 | H | Kvs | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 18 | 28 | 79 | 29 | 61 | 43 | 33 | 18 x ¾ | 82113.23 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 28 | 81 | 29 | 61 | 43 | 43 | 22 x ¾ | 82113.24 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
| ¾ | 28 | 30 | 83 | 29 | 61 | 43 | 47 | 28 x ¾ | 82113.25 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
Hinweis
Für Trinkwasser-Installationen gemäss SVGW-Richtlinie W3 nicht zugelassen.
CAD / BIM
| Beschreibung | Optipress-Kugelhahn |
| Grösse |
|
| Artikelnummer |
82113.23
|
