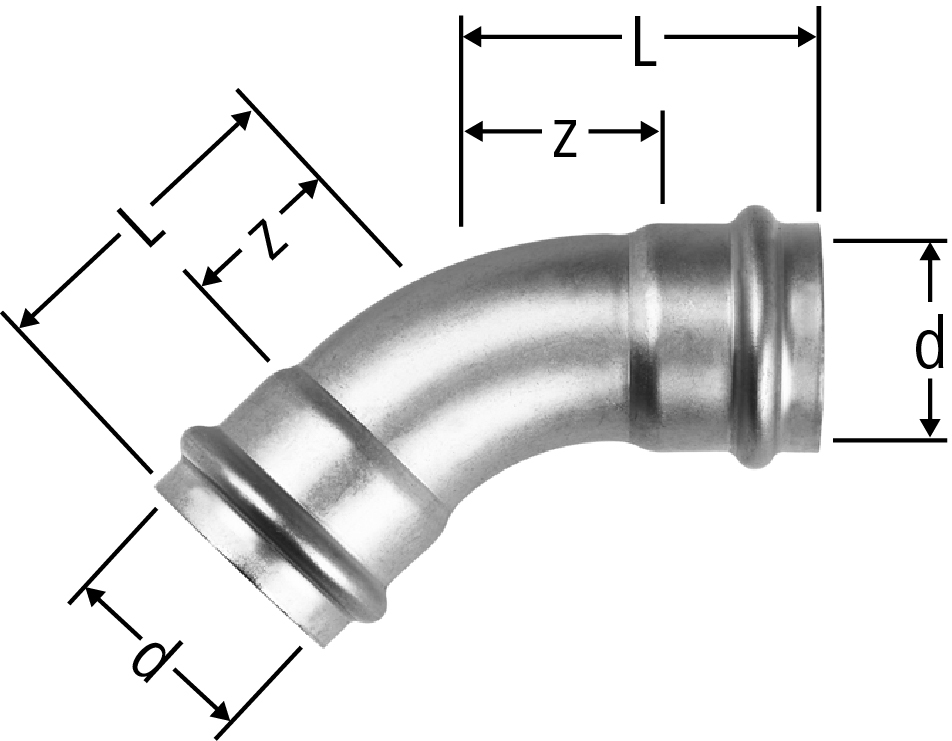

55003 Optipress-Therm-Bogen 45°
PN 16.0
| d | z | L | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 7 | 29 | 0.5 | 15 | 55003.22 |
| 34 | 5 | 321.312 | ||||
|
|
|||||||||||||
| 18 | 7 | 29 | 0.4 | 18 | 55003.23 |
| 34 | 5 | 321.313 | ||||
|
|
|||||||||||||
| 22 | 11 | 34 | 0.4 | 22 | 55003.24 |
| 34 | 5 | 321.314 | ||||
|
|
|||||||||||||
| 28 | 14 | 38 | 0.4 | 28 | 55003.25 |
| 34 | 5 | 321.315 | ||||
|
|
|||||||||||||
| 35 | 15 | 41 | 0.3 | 35 | 55003.26 |
| 34 | 5 | 321.316 | ||||
|
|
|||||||||||||
| 42 | 21 | 57 | 0.2 | 42 | 55003.27 |
| 34 | 1 | 321.317 | ||||
|
|
|||||||||||||
| 54 | 27 | 67 | 0.2 | 54 | 55003.28 |
| 34 | 1 | 321.318 | ||||
|
|
|||||||||||||
| 64 | 39 | 82 | 0.2 | 64 | 55003.70 |
| 33 | 1 | 321.323 | ||||
|
|
|||||||||||||
| 76.1 | 46 | 96 | 0.2 | 76.1 | 55003.71 |
| 33 | 1 | 321.319 | ||||
|
|
|||||||||||||
| 88.9 | 52 | 102 | 0.2 | 88.9 | 55003.72 |
| 33 | 1 | 321.321 | ||||
|
|
|||||||||||||
| 108 | 61 | 121 | 0.1 | 108 | 55003.73 |
| 33 | 1 | 321.322 | ||||
|
|
|||||||||||||
CAD / BIM
| Beschreibung | Optipress-Therm-Bogen 45° |
| Grösse |
|
| Artikelnummer |
55003.22
|
