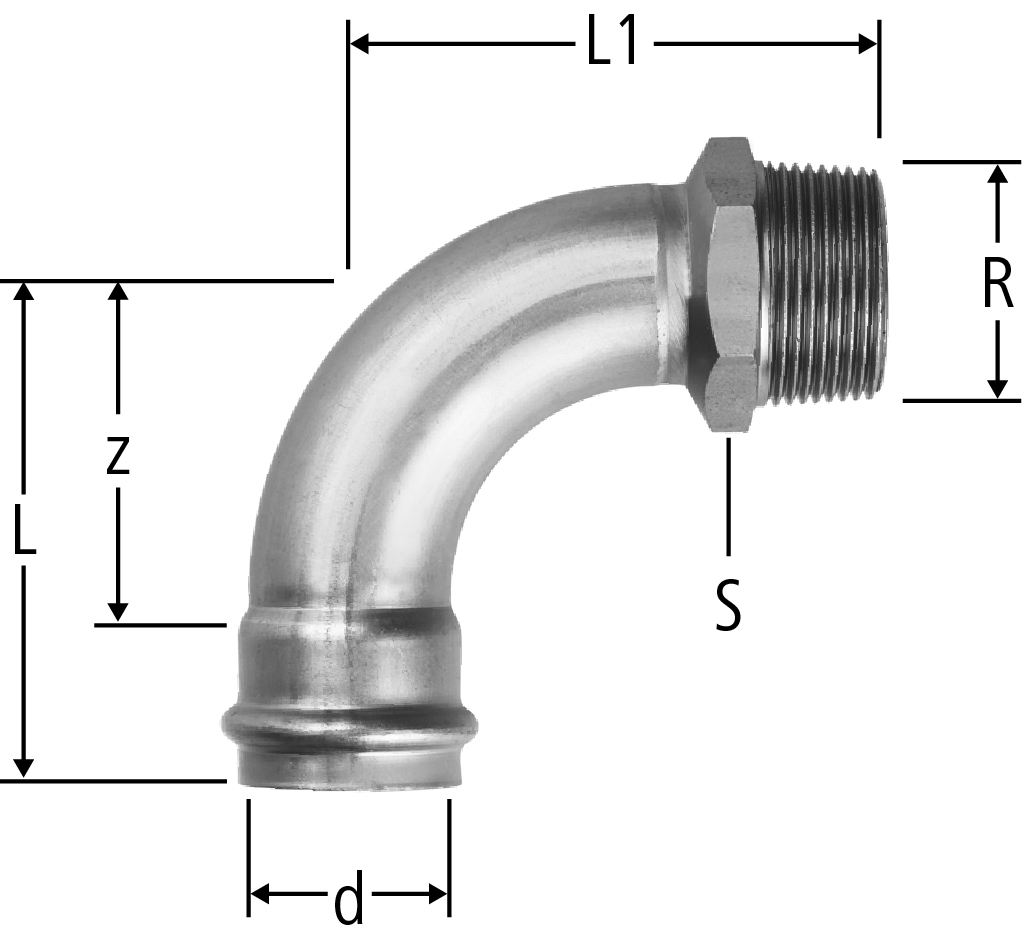

55005 Optipress-Therm-Bogen 90°
| R | d | z | L | L1 | S | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ⅜ | 15 | 16 | 38 | 41 | 19 | 0.8 | 15 x ⅜ | 55005.22 |
| 34 | 5 | - | ||||
|
|
||||||||||||||||
| ½ | 15 | 16 | 38 | 44 | 22 | 0.8 | 15 x ½ | 55005.23 |
| 34 | 5 | 325.412 | ||||
|
|
||||||||||||||||
| ½ | 18 | 18 | 40 | 46 | 22 | 0.5 | 18 x ½ | 55005.24 |
| 34 | 5 | 325.413 | ||||
|
|
||||||||||||||||
| ½ | 22 | 26 | 49 | 58 | 22 | 0.3 | 22 x ½ | 55005.31 |
| 34 | 5 | - | ||||
|
|
||||||||||||||||
| ¾ | 22 | 26 | 49 | 61 | 27 | 0.3 | 22 x ¾ | 55005.25 |
| 34 | 5 | 325.414 | ||||
|
|
||||||||||||||||
| 1 | 28 | 34 | 58 | 73 | 34 | 0.4 | 28 x 1 | 55005.26 |
| 34 | 5 | 325.415 | ||||
|
|
||||||||||||||||
| 1¼ | 35 | 33 | 59 | 78 | 46 | 0.2 | 35 x 1¼ | 55005.27 |
| 34 | 5 | 325.416 | ||||
|
|
||||||||||||||||
| 1½ | 42 | 50 | 87 | 102 | 50 | 0.3 | 42 x 1½ | 55005.28 |
| 34 | 5 | 325.417 | ||||
|
|
||||||||||||||||
| 2 | 54 | 65 | 105 | 121 | 62 | 0.3 | 54 x 2 | 55005.29 |
| 34 | 1 | 325.418 | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Optipress-Therm-Bogen 90° |
| Grösse |
|
| Artikelnummer |
55005.22
|
