18102 Feinfilter rückspülbar
mit Optipress-Aquaplus-Anschlussverschraubungen 92021 mit Anschlussflansch aus Rotguss 12085 Betriebsdruck min. 3 bar, für Wasser bis 30 °C Filtertasse Polyamid, Filtergewebe Edelstahl, Filterfeinheit 90 Mikron
PN 16.0

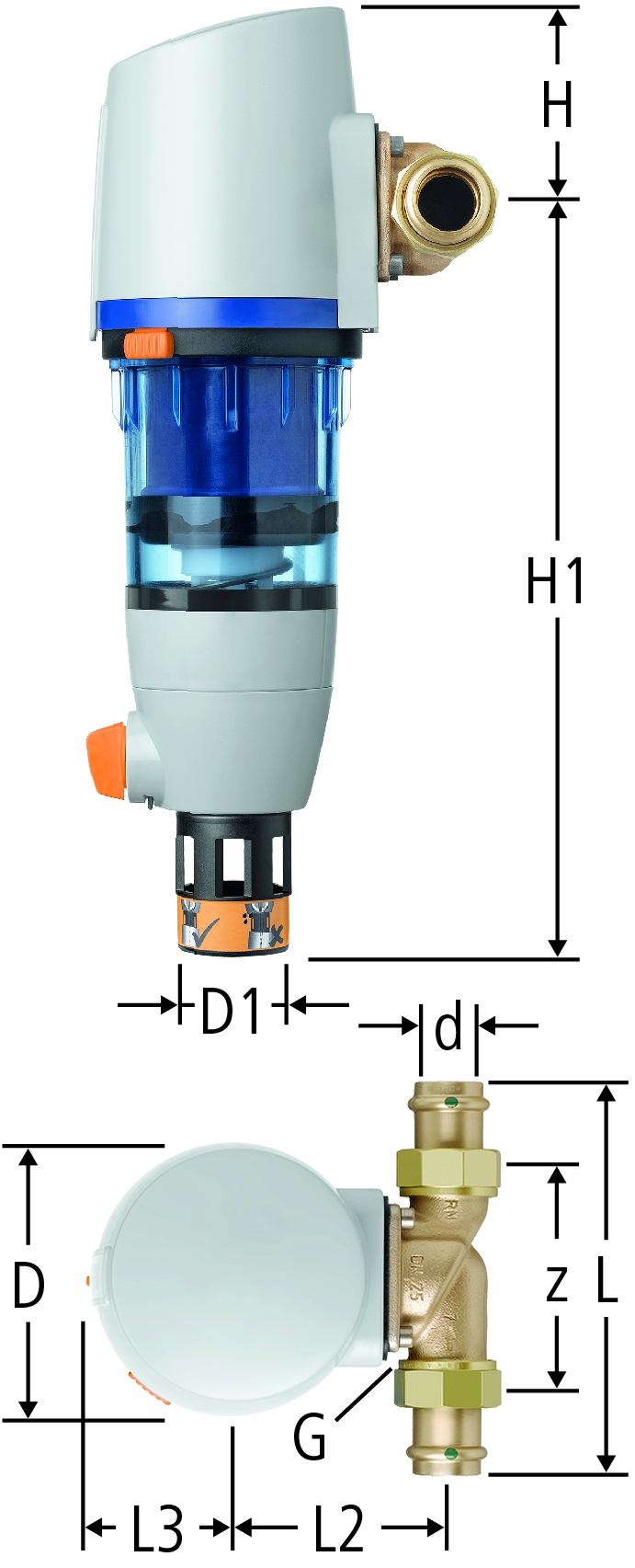

| G | d | z | L | L2 | L3 | H | H1 | D | D1 | Kvs | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | 28 | 136 | 183 | 97 | 69 | 92 | 342 | 127 | 50 | 11.6 | 28 | 18102.25 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 1½ | 35 | 156 | 207 | 97 | 69 | 92 | 342 | 127 | 50 | 11.6 | 35 | 18102.26 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 1¾ | 42 | 189 | 261 | 135 | 83 | 106 | 385 | 160 | 50 | 22.2 | 42 | 18102.27 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 2⅜ | 54 | 201 | 281 | 138 | 83 | 106 | 385 | 160 | 50 | 22.2 | 54 | 18102.28 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
Für den Betrieb eines rückspülbaren Filters ist ein Abwasseranschluss vorzusehen.
Abflussmengen siehe Datenblatt auf der Produktseite im Onlineshop.
CAD / BIM
| Beschreibung | Feinfilter rückspülbar |
| Grösse |
|
| Artikelnummer |
18102.25
|
