15073 Systemtrenner BA
mit Optifitt-Serra-Anschlussverschraubungen 92001 für Wasser bis 60 °C Betriebsdruck max. 10 bar, Betriebsdruck min. 1.5 bar
PN 10.0

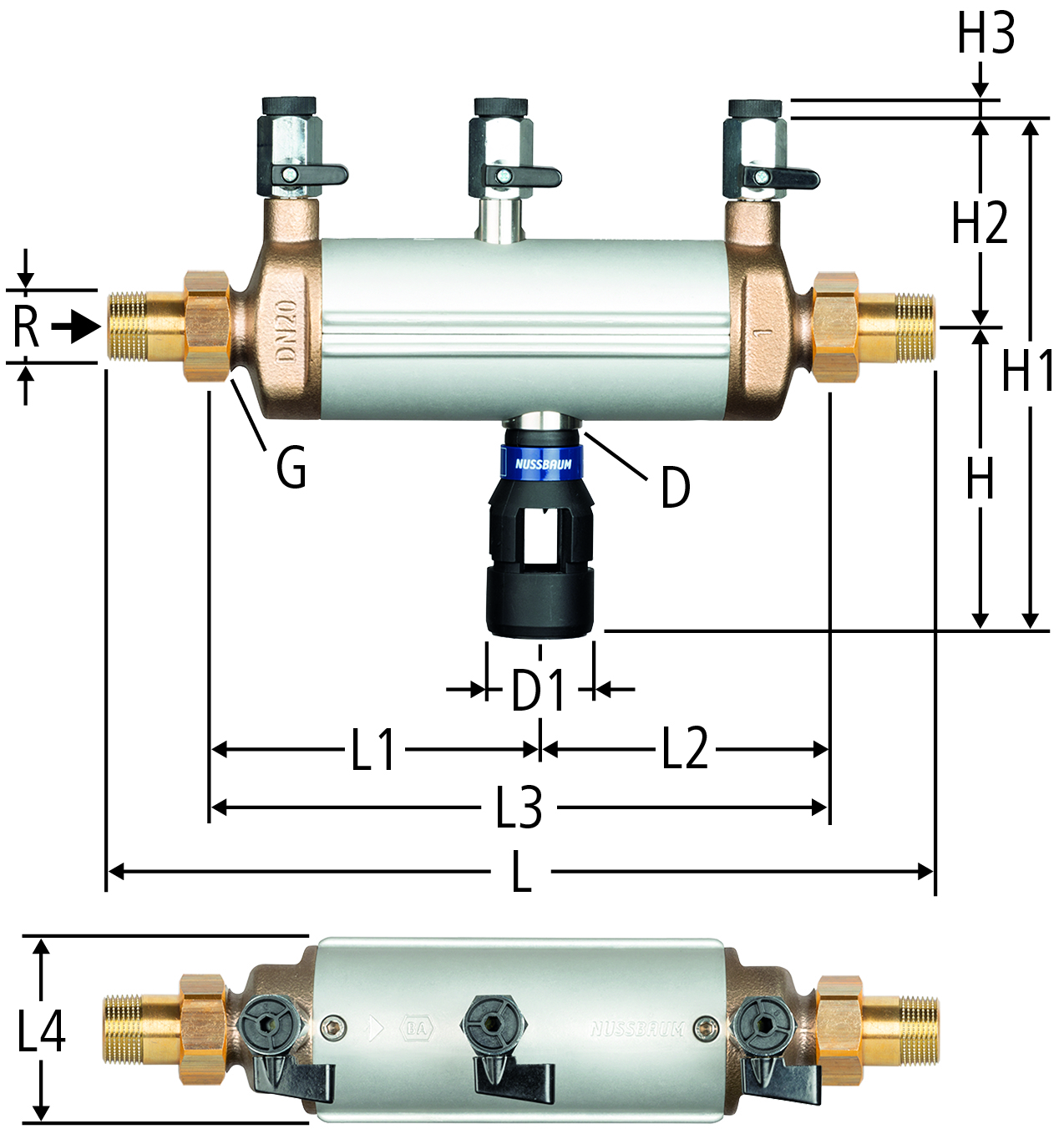

| R | G | L | L1 | L2 | L3 | L4 | H | H1 | H2 | H3 | D | D1 | Kvs | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 235 | 89 | 78 | 167 | 57 | 98 | 176 | 71 | 7 | 24 | 40 | 2.49 | ½ | 15073.04 |
| 01 | 1 | 615.133 | ||||
|
|
|||||||||||||||||||||||
| ¾ | 1 | 305 | 123 | 108 | 231 | 68 | 105 | 190 | 78 | 7 | 24 | 40 | 7.07 | ¾ | 15073.05 |
| 01 | 1 | 615.134 | ||||
|
|
|||||||||||||||||||||||
| 1 | 1¼ | 315 | 123 | 108 | 231 | 68 | 105 | 190 | 78 | 7 | 24 | 40 | 7.19 | 1 | 15073.06 |
| 01 | 1 | 615.135 | ||||
|
|
|||||||||||||||||||||||
| 1¼ | 1½ | 432 | 175 | 165 | 340 | 108 | 126 | 228 | 95 | 7 | 24 | 40 | 19.54 | 1¼ | 15073.07 |
| 01 | 1 | 615.136 | ||||
|
|
|||||||||||||||||||||||
| 1½ | 1¾ | 436 | 175 | 165 | 340 | 108 | 126 | 228 | 95 | 7 | 24 | 40 | 25.01 | 1½ | 15073.08 |
| 01 | 1 | 615.137 | ||||
|
|
|||||||||||||||||||||||
| 2 | 2⅜ | 454 | 175 | 165 | 340 | 108 | 126 | 228 | 95 | 7 | 24 | 40 | 26.67 | 2 | 15073.09 |
| 01 | 1 | 615.138 | ||||
|
|
|||||||||||||||||||||||
Systemtrenner der Bauart BA sind nach SVGW-Richtlinie W3/E2 kontroll- und wartungspflichtig.
Abflussmengen siehe Datenblatt auf der Produktseite im Onlineshop. Falls die Abflussmengen nicht abgeführt werden können, besteht die Möglichkeit, einen Strömungs-Kontrollschalter 23336 am Systemtrenner anzubauen.
CAD / BIM
| Beschreibung | Systemtrenner BA |
| Grösse |
|
| Artikelnummer |
15073.04
|
