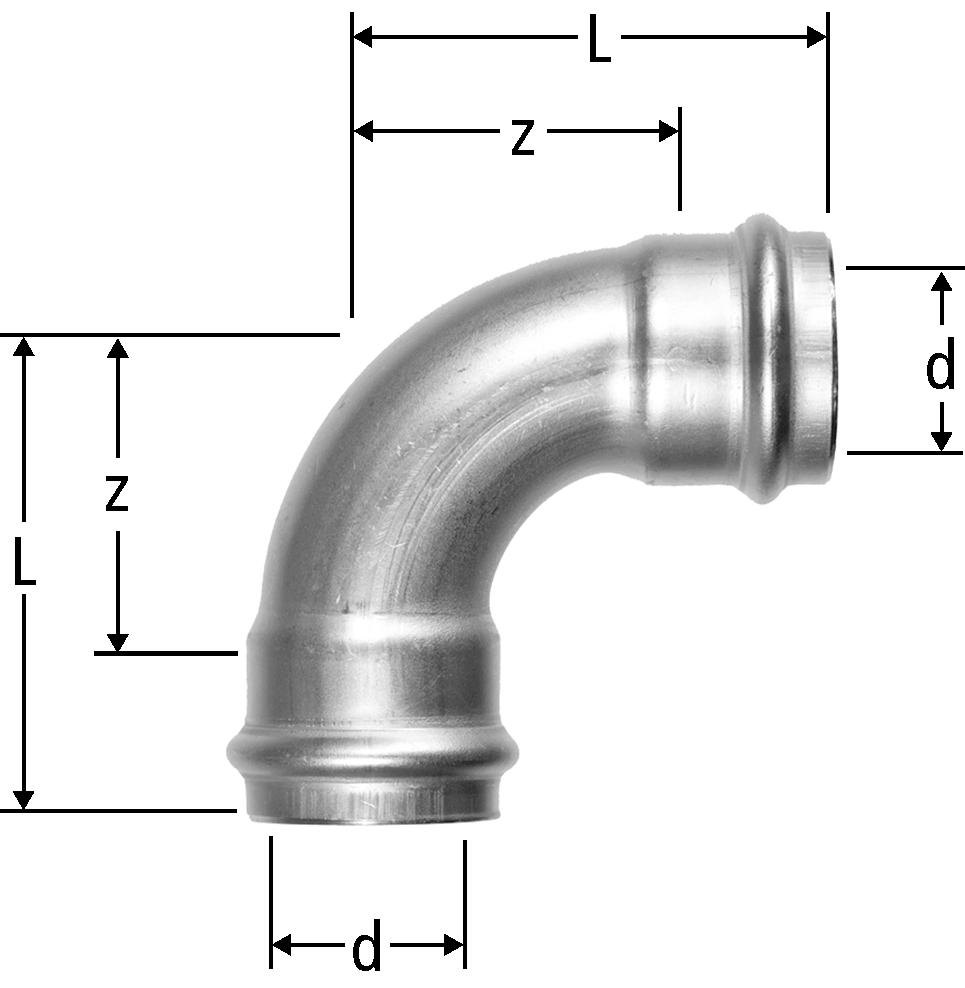

80000 Optipress-Aquaplus-Bogen 90°
PN 16.0
| d | z | L | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 16 | 38 | 0.8 | 15 | 80000.22 |
| 20 | 5 | 262.112 | ||||
|
|
|||||||||||||
| 18 | 18 | 40 | 0.5 | 18 | 80000.23 |
| 20 | 5 | 262.113 | ||||
|
|
|||||||||||||
| 22 | 26 | 49 | 0.3 | 22 | 80000.24 |
| 20 | 5 | 262.114 | ||||
|
|
|||||||||||||
| 28 | 34 | 58 | 0.4 | 28 | 80000.25 |
| 20 | 5 | 262.115 | ||||
|
|
|||||||||||||
| 35 | 33 | 59 | 0.2 | 35 | 80000.26 |
| 20 | 5 | 262.116 | ||||
|
|
|||||||||||||
| 42 | 50 | 87 | 0.3 | 42 | 80000.27 |
| 20 | 1 | 262.117 | ||||
|
|
|||||||||||||
| 54 | 65 | 105 | 0.3 | 54 | 80000.28 |
| 20 | 1 | 262.118 | ||||
|
|
|||||||||||||
| 64 | 84 | 127 | 0.3 | 64 | 80000.70 |
| 23 | 1 | - | ||||
|
|
|||||||||||||
| 76.1 | 99 | 149 | 0.2 | 76.1 | 80000.71 |
| 23 | 1 | 262.121 | ||||
|
|
|||||||||||||
| 88.9 | 115 | 165 | 0.2 | 88.9 | 80000.72 |
| 23 | 1 | 262.122 | ||||
|
|
|||||||||||||
| 108 | 138 | 198 | 0.2 | 108 | 80000.73 |
| 23 | 1 | 262.123 | ||||
|
|
|||||||||||||
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Bogen 90° |
| Grösse |
|
| Artikelnummer |
80000.22
|
