69060 Abzweig-T-Stück Flamco-T-Plus PN 16
mit Aussengewinde geprüft mit Nussbaum Systemrohren (81080, 81081, 81082, 55080), alle anderen Rohre gemäss Tabelle für Wasser, Luft und nicht aggressive, nicht brennbare Medien bis 130 °C
PN 16.0

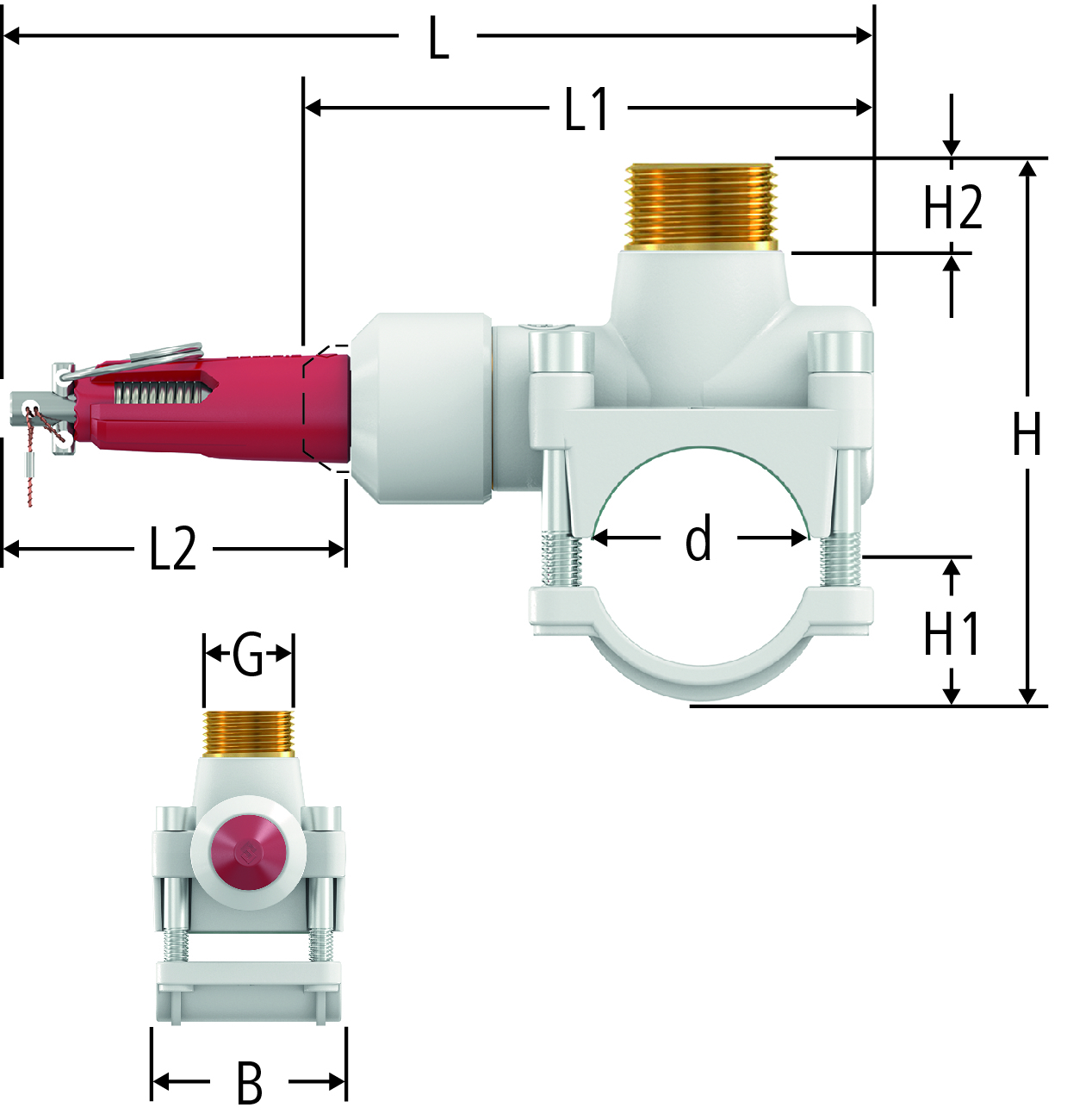

| G | d | L | L1 | L2 | H | H1 | H2 | B | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 128 | 64 | 66 | 47 | 13 | 10 | 36 | 3.6 | 15 x ½ | 69060.23 |
| 02 | 1 | 284.533 | ||||
|
|
|||||||||||||||||||
| ½ | 18 | 141 | 88 | 66 | 54 | 14 | 10 | 40 | 3.6 | 18 x ½ | 69060.24 |
| 02 | 1 | 284.534 | ||||
|
|
|||||||||||||||||||
| ½ | 22 | 141 | 88 | 66 | 56 | 15 | 10 | 40 | 1.2 | 22 x ½ | 69060.25 |
| 02 | 1 | 284.535 | ||||
|
|
|||||||||||||||||||
Hinweis
d = Nenngrösse des Rohres
CAD / BIM
| Beschreibung | Abzweig-T-Stück Flamco-T-Plus PN 16 |
| Grösse |
|
| Artikelnummer |
69060.23
|
