81122 Optipress-Aquaplus-Schiebemuffe

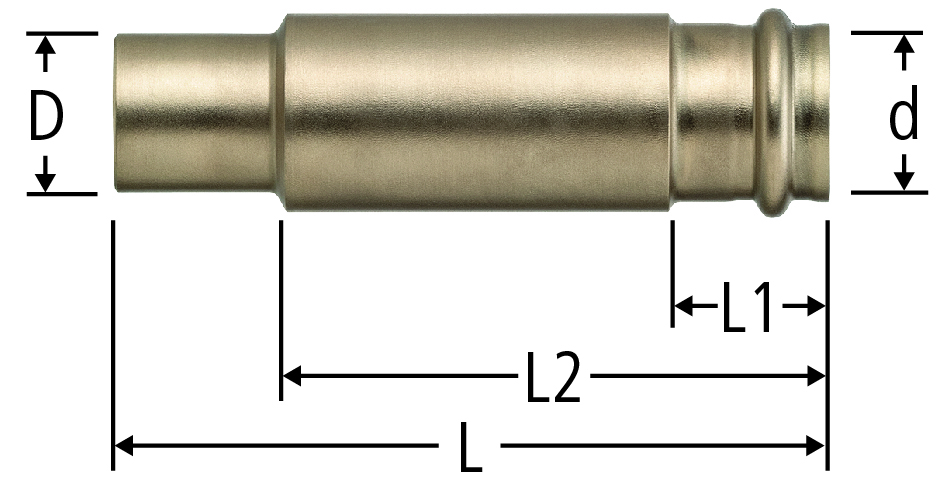

| d | L | L1 | L2 | D | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 115 | 24 | 84 | 22 | 1.2 | 22 | 81122.24 |
| 20 | 1 | 265.214 | ||||
|
|
|||||||||||||||
| 28 | 125 | 24 | 93 | 28 | 1.0 | 28 | 81122.25 |
| 20 | 1 | 265.215 | ||||
|
|
|||||||||||||||
| 35 | 135 | 26 | 100 | 35 | 0.8 | 35 | 81122.26 |
| 20 | 1 | 265.216 | ||||
|
|
|||||||||||||||
Hinweis
L1 = Minimale Einstecktiefe
L2 = Maximale Einstecktiefe
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Schiebemuffe |
| Grösse |
|
| Artikelnummer |
81122.24
|
