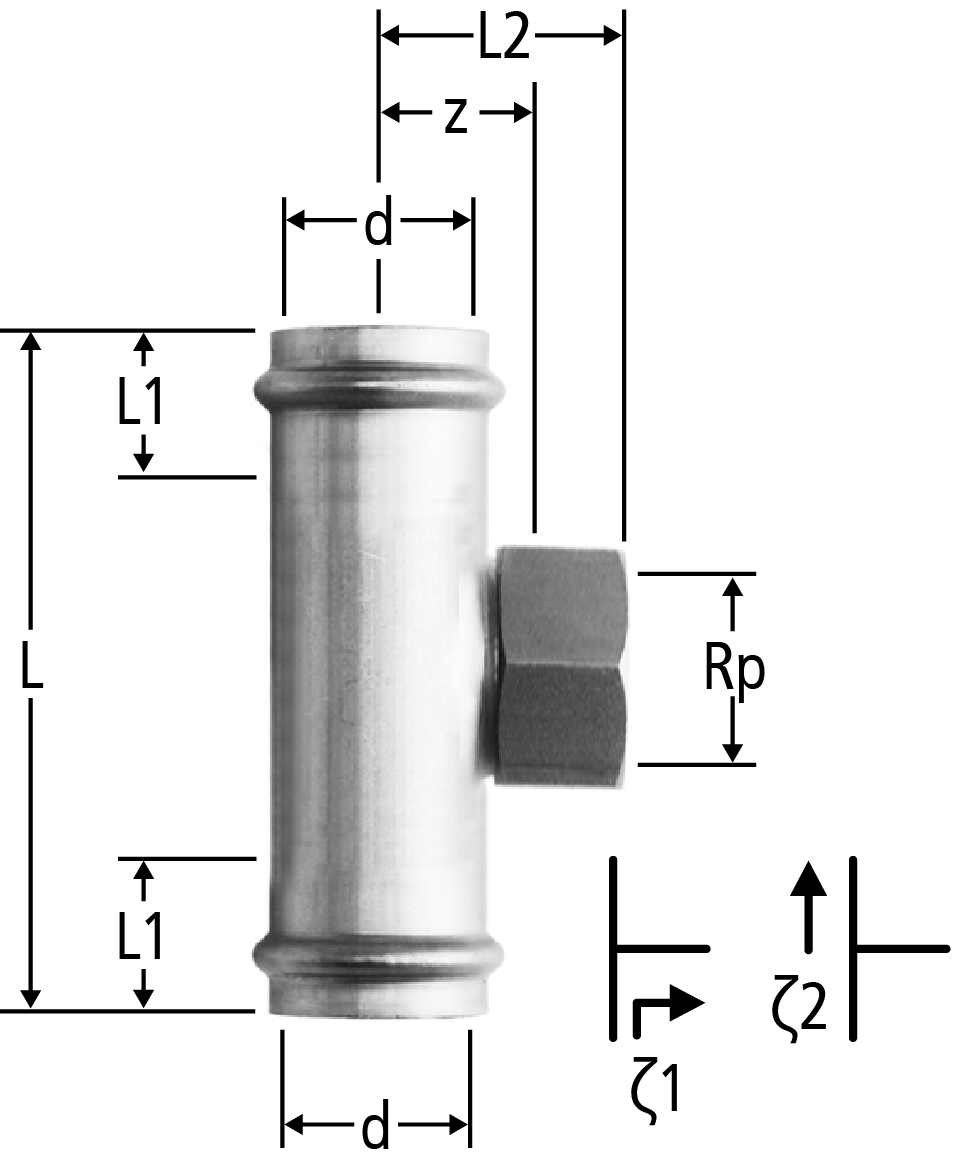

80019 Optipress-Aquaplus-T-Stück
| Rp | d | z | L | L1 | L2 | ζ1 | ζ2 | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 18 | 81 | 22 | 31 | 1.3 | 1.2 | 15 x ½ x 15 | 80019.22 |
| 20 | 1 | 264.152 | ||||
|
|
|||||||||||||||||
| ½ | 18 | 20 | 81 | 22 | 33 | 1.3 | 1.0 | 18 x ½ x 18 | 80019.23 |
| 20 | 1 | 264.153 | ||||
|
|
|||||||||||||||||
| ¾ | 22 | 21 | 81 | 24 | 36 | 1.1 | 0.8 | 22 x ¾ x 22 | 80019.24 |
| 20 | 1 | 264.164 | ||||
|
|
|||||||||||||||||
| 1 | 28 | 25 | 96 | 24 | 42 | 1.1 | 0.6 | 28 x 1 x 28 | 80019.25 |
| 20 | 1 | 264.325 | ||||
|
|
|||||||||||||||||
| 1¼ | 35 | 29 | 106 | 26 | 48 | 1.0 | 0.5 | 35 x 1¼ x 35 | 80019.26 |
| 20 | 1 | 264.336 | ||||
|
|
|||||||||||||||||
| 1½ | 42 | 33 | 121 | 36 | 52 | 1.0 | 0.6 | 42 x 1½ x 42 | 80019.27 |
| 20 | 1 | 264.417 | ||||
|
|
|||||||||||||||||
| 2 | 54 | 39 | 136 | 40 | 63 | 1.0 | 0.5 | 54 x 2 x 54 | 80019.28 |
| 20 | 1 | 264.418 | ||||
|
|
|||||||||||||||||
Hinweis
L1 = Minimale Einstecktiefe
CAD / BIM
| Beschreibung | Optipress-Aquaplus-T-Stück |
| Grösse |
|
| Artikelnummer |
80019.22
|
