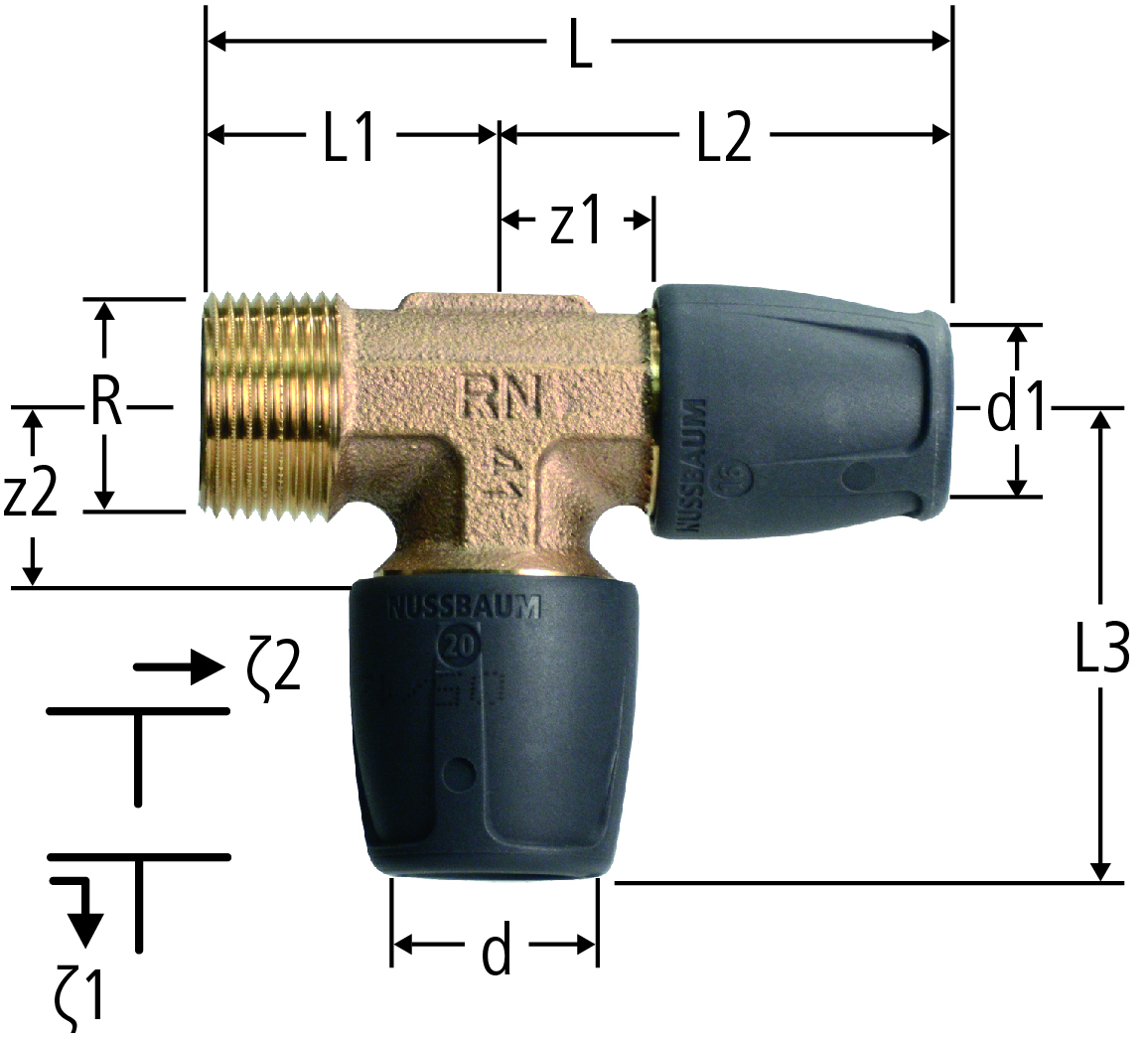

85144 Optiflex-Profix-T-Stück
| R | d | d1 | z1 | z2 | L | L1 | L2 | L3 | ζ1 | ζ2 | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 16 | 16 | 18 | 18 | 86 | 34 | 52 | 52 | 1.3 | 1.2 | ¾ x 16 x 16 | 85144.21 |
| 10 | 1 | 331.661 | ||||
|
|
||||||||||||||||||||
| ¾ | 20 | 16 | 18 | 20 | 86 | 34 | 52 | 54 | 1.4 | 1.2 | ¾ x 20 x 16 | 85144.22 |
| 10 | 1 | 331.662 | ||||
|
|
||||||||||||||||||||
| ¾ | 20 | 20 | 20 | 20 | 88 | 34 | 54 | 54 | 1.3 | 1.0 | ¾ x 20 x 20 | 85144.23 |
| 10 | 1 | 331.662 | ||||
|
|
||||||||||||||||||||
CAD / BIM
| Beschreibung | Optiflex-Profix-T-Stück |
| Grösse |
|
| Artikelnummer |
85144.21
|
