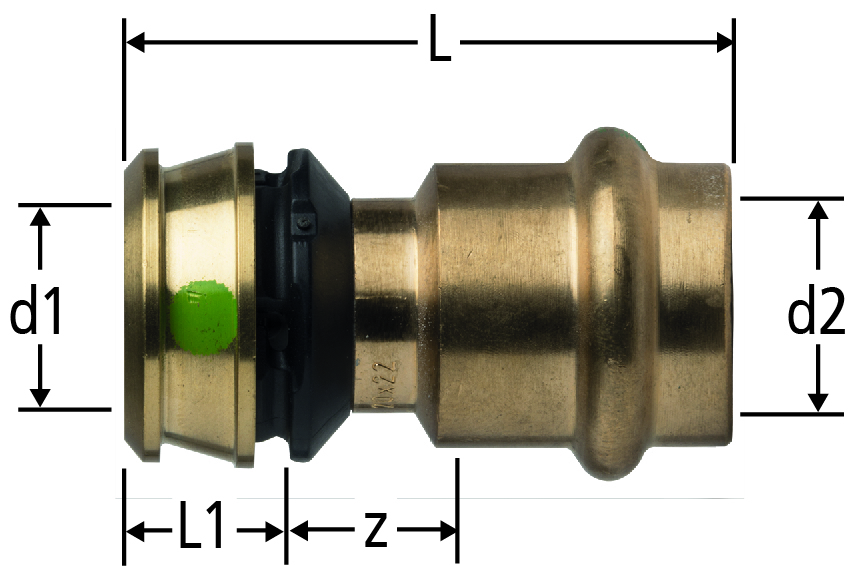

84233 Optiflex-Flowpress-Übergang
| d1 | d2 | z | L | L1 | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 15 | 13 | 50 | 15 | 0.8 | 16 x 15 | 84233.21 |
| 10 | 5 | 346.471 | ||||
|
|
|||||||||||||||
| 16 | 18 | 14 | 51 | 15 | 0.8 | 16 x 18 | 84233.22 |
| 10 | 5 | 346.471 | ||||
|
|
|||||||||||||||
| 20 | 15 | 13 | 50 | 15 | 0.9 | 20 x 15 | 84233.23 |
| 10 | 5 | 346.472 | ||||
|
|
|||||||||||||||
| 20 | 18 | 14 | 51 | 15 | 0.9 | 20 x 18 | 84233.24 |
| 10 | 5 | 346.472 | ||||
|
|
|||||||||||||||
| 20 | 22 | 15 | 53 | 15 | 0.9 | 20 x 22 | 84233.25 |
| 10 | 5 | 346.472 | ||||
|
|
|||||||||||||||
| 25 | 22 | 16 | 59 | 20 | 0.6 | 25 x 22 | 84233.26 |
| 10 | 1 | 346.473 | ||||
|
|
|||||||||||||||
| 32 | 28 | 15 | 59 | 20 | 0.6 | 32 x 28 | 84233.27 |
| 10 | 1 | 346.474 | ||||
|
|
|||||||||||||||
| 40 | 28 | 21 | 71 | 26 | 0.6 | 40 x 28 | 84233.28 |
| 10 | 1 | 346.475 | ||||
|
|
|||||||||||||||
| 40 | 35 | 18 | 70 | 26 | 0.6 | 40 x 35 | 84233.29 |
| 10 | 1 | 346.475 | ||||
|
|
|||||||||||||||
| 50 | 35 | 24 | 76 | 27 | 0.4 | 50 x 35 | 84233.30 |
| 10 | 1 | 346.476 | ||||
|
|
|||||||||||||||
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Übergang |
| Grösse |
|
| Artikelnummer |
84233.21
|
