86111 Schnellkupplung mit Überwurfmutter
mit Innengewinde zu Optiflex-Verteiler, Unterputz-Armaturenboxen und Unterputz-Waschtischbox
PN 10.0

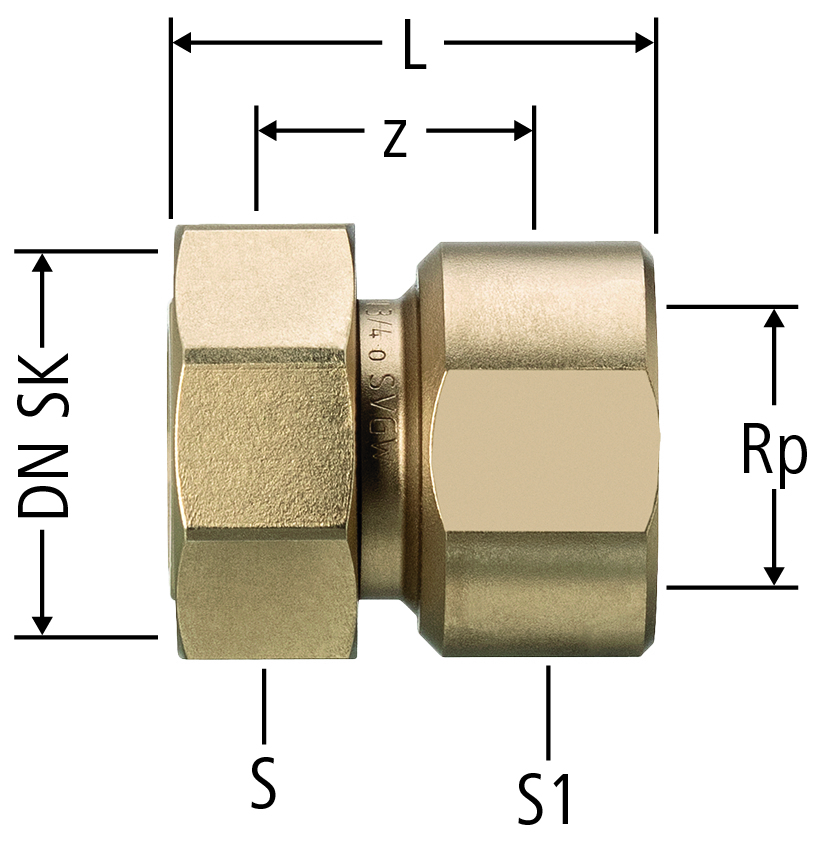

| DN SK | Rp | z | L | S | S1 | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ½ | 18 | 41 | 36 | 27 | 0.2 | SK20 x ½ | 86111.20 |
| 10 | 1 | 326.125 | ||||
|
|
||||||||||||||||
| 20 | ¾ | 16 | 40 | 36 | 32 | 0.2 | SK20 x ¾ | 86111.21 |
| 10 | 2 | 326.126 | ||||
|
|
||||||||||||||||
| 20 | 1 | 22 | 48 | 36 | 38 | 0.2 | SK20 x 1 | 86111.22 |
| 10 | 1 | 326.127 | ||||
|
|
||||||||||||||||
CAD / BIM
| Beschreibung | Schnellkupplung mit Überwurfmutter |
| Grösse |
|
| Artikelnummer |
86111.20
|
