Bedienungsanleitung - Therm-Control-Regelset

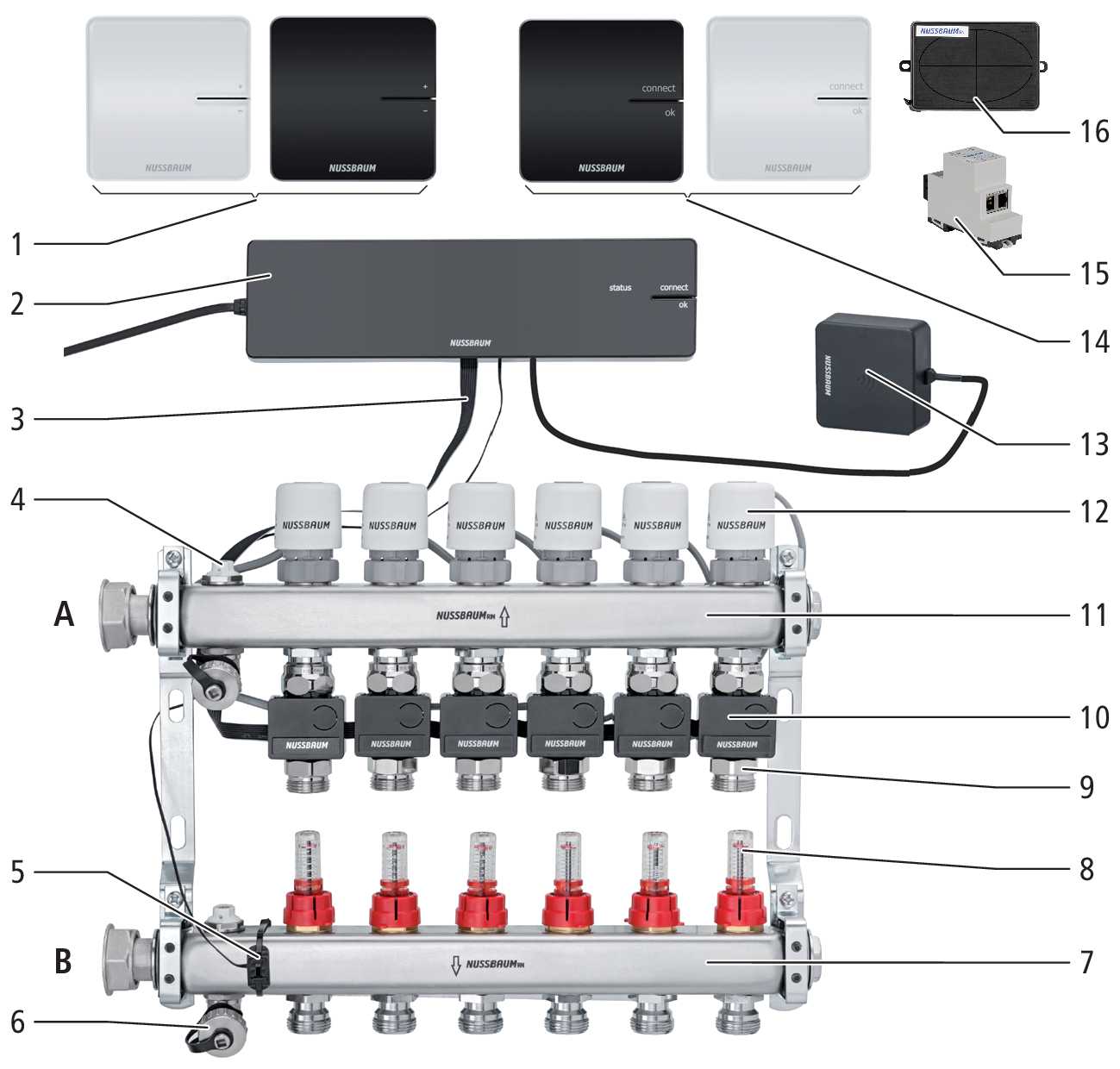

3.1 Aufbau
|
1 |
Therm-Control-Raumthermostat (56020) |
|
2 |
Therm-Control-Basis-Regeleinheit (56010) |
|
3 |
Therm-Control-Flachbandkabel (56015) |
|
4 |
Entlüftungsventil (56040) |
|
5 |
Therm-Control-Anlege-Temperaturfühler (56014), für die Vorlauftemperaturmessung |
|
6 |
Therm-Control-Entleerventil (56063) |
|
7 |
Vorlaufverteiler (56040) |
|
8 |
Therm-Control-Durchflussmengenmesser (56060) |
|
9 |
Therm-Control-Temperaturmessstelle (56012) |
|
10 |
Therm-Control-Rücklauf-Temperaturfühler (56013) |
|
11 |
Rücklaufverteiler (56040) |
|
12 |
Therm-Control-Stellantrieb (56011) |
|
13 |
Therm-Control-WLAN-Modul (56030) |
|
14 |
Therm-Control-Funkverstärker (56021) |
|
15 |
Therm-Control-KNX-Modul (56034) |
|
16 |
Therm-Control-Relais-Box (56016) |
|
A |
Rücklauf |
|
B |
Vorlauf |
Jetzt kaufen
3.1.1 Ausbaustufen
Therm-Control kann in 4 Ausbaustufen betrieben werden.

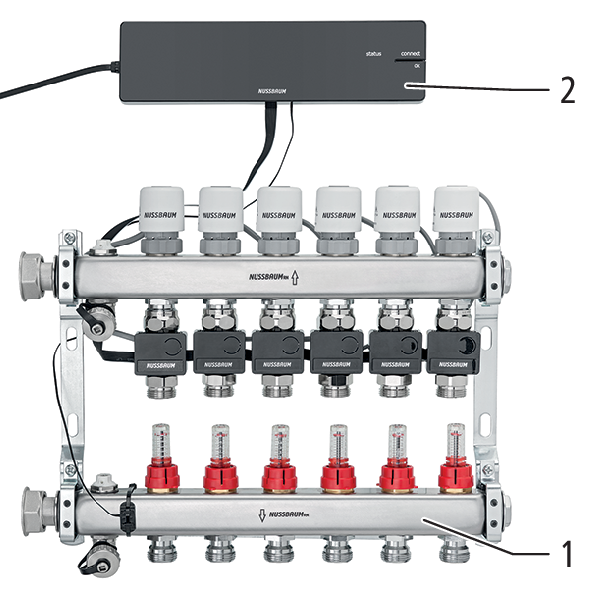

Ausbaustufe 1 – Regelung über Leistungsstufe ohne Raumthermostat
Die Ausbaustufe 1 umfasst folgende Hauptkomponenten:
-
Therm-Control-Heizkreisverteiler (1)
-
Therm-Control-Basis-Regeleinheit (2)
Ausbaustufe 2 – Temperaturregelung über Raumthermostat
Die Ausbaustufe 2 umfasst folgende Hauptkomponenten:
-
Therm-Control-Heizkreisverteiler (1)
-
Therm-Control-Basis-Regeleinheit (2)
-
Therm-Control-Raumthermostat (3)

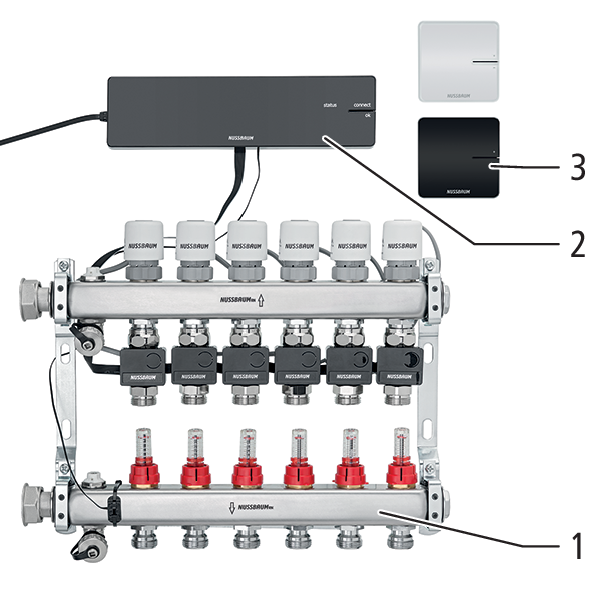

Ausbaustufe 3 – Temperaturregelung mit Raumthermostat über lokales LAN/WLAN
Die Ausbaustufe 3 umfasst folgende Hauptkomponenten:
-
Therm-Control-Heizkreisverteiler (1)
-
Therm-Control-Basis-Regeleinheit (2)
-
Therm-Control-Raumthermostat (3)
-
Therm-Control-WLAN-Modul (4)

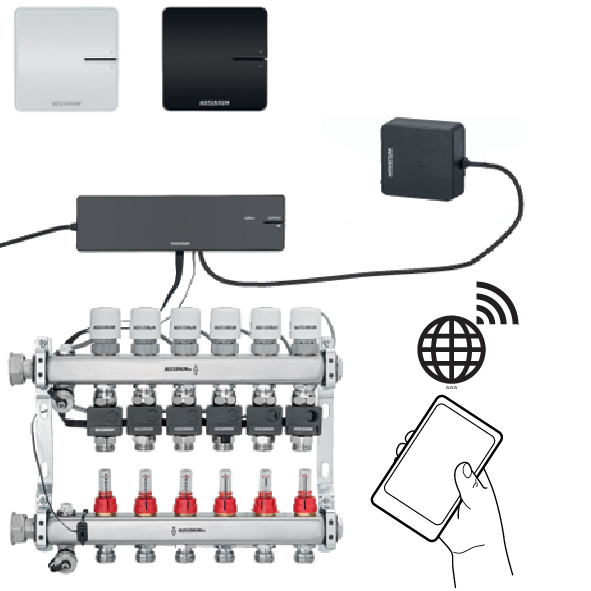

Ausbaustufe 4 – Temperaturregelung mit Raumthermostat über Internet
Die Ausbaustufe 4 umfasst dieselben Hauptkomponenten wie Ausbaustufe 3 und ermöglicht einen weltweiten, passwortgeschützten Zugriff auf die Systemeinstellungen. In der Ausbaustufe 4 können mehrere Basis-Regeleinheiten zu einem Objekt zusammengefasst werden.
Jetzt kaufen
3.2 Funktion
Therm-Control ist eine elektronische Einzelraumregelung für Flächentemperiersysteme mit einem oder mehreren Heizkreisverteilern. Ab Ausbaustufe 3 kann das System in einem Regelbereich von 5 – 30 °C in Verbindung mit Flächentemperiersystemen auch für die Kühlung eingesetzt werden.
Für die kontinuierliche dynamische Regelung berücksichtigt Therm-Control fünf Regelparameter:
-
Vorlauftemperatur
-
Rücklauftemperatur
-
Raumtemperatur
-
Differenz Raumtemperatur Soll/Ist
-
Kontrolltemperatur
Dadurch erfolgt ein permanenter Abgleich und das System reagiert doppelt so schnell wie Standardregelungen.
Automatisches Umschalten zwischen Heiz-und Kühlbetrieb
Therm-Control kann mittels Vorlauftemperaturüberwachung automatisch zwischen Heiz-und Kühlbetrieb umschalten. Dabei wird die Temperatur am Vorlauf überwacht und die Regelung entsprechend in den Modus Heizen oder Kühlen geschaltet. Voraussetzung ist ein Softwareupdate auf die Version 3.7-4.60 oder höher.
3.2.1 Funktionsumfang der Ausbaustufen
Die 4 Ausbaustufen von Therm-Control unterscheiden sich in ihrem Funktionsumfang wie folgt:
|
Ausbaustufe 1 |
Regelung über Leistungsstufe ohne Raumthermostat Die Basis-Regeleinheit regelt die Stellantriebe über eine Leistungsstufe – Raumthermostate werden nicht installiert. Therm-Control steuert den Durchfluss dann ausschliesslich über den Abgleich von Vorlauf- und Rücklauftemperatur. Die Raumtemperatur ist linear abhängig von der Vorlauftemperatur und kann somit schwanken. Die Leistungsstufen von 1 bis 10 werden direkt am Rücklauf-Temperaturfühler des Heizkreises eingestellt. Ab der Software-Version 3.7-4.60 und höher ist das Kühlen bereits ab Ausbaustufe 1 möglich. |
|
Ausbaustufe 2 |
Temperaturregelung mit Raumthermostat Bei der Temperaturregelung über einen Raumthermostat wird die gewünschte Raumtemperatur (Soll-Temperatur) von der Basis-Regeleinheit, in Verbindung mit der Kontrolltemperatur und den weiteren Steuerungsgrössen, in Regelimpulse für den Stellantrieb des zugeordneten Heizkreises umgesetzt. Dabei werden die Soll- und Ist-Raumtemperatur sowie die Vor- und Rücklauftemperatur des Heizkreises berücksichtigt. |
|
Ausbaustufe 3 |
Bedienung einer Basis-Regeleinheit über ein lokales WLAN-/LAN-Modul Zugriff auf alle Systemeinstellungen über die Bediensoftware auf einem WLAN-fähigem Endgerät, bei direkter Verbindung der Basis-Regeleinheit mit dem WLAN-Modul. Bei der Direktverbindung mit dem WLAN-Modul kann jede Basis-Regeleinheit einzeln über die Bediensoftware gesteuert werden. Ab dieser Stufe können pro Heizkreis individuelle Heizprofile festgelegt werden. Die Inbetriebnahme erfolgt mittels PC, Notebook oder Tablet (eine Inbetriebnahme über Smartphone ist aufgrund der Bildschirmgrösse nicht möglich). Ab der Ausbaustufe 3 und der Software-Version 3.7-4.60 sind folgende Steuerungen möglich:
Mit der Bediensoftware können folgende Funktionen eingestellt und anzeigt werden:
Die Einstellungen können mit einem Passwort geschützt werden. |
|
Ausbaustufe 4 |
Bedienung mehrerer Basis-Regeleinheiten über das Internet, Anmeldung unter https://connect.nussbaum.ch. Nach dem Einbinden des WLAN-Moduls in das Heimnetz ist ein weltweiter, passwortgeschützter und verschlüsselter Zugriff auf die Systemeinstellungen der Basis-Regeleinheit möglich. In Ausbaustufe 4 können mehrere Basis-Regeleinheiten zu einem Objekt zusammengefasst werden. |
