Datenblatt - Anschlussgarnitur für Wasserenthärter
299.1.024 / V5

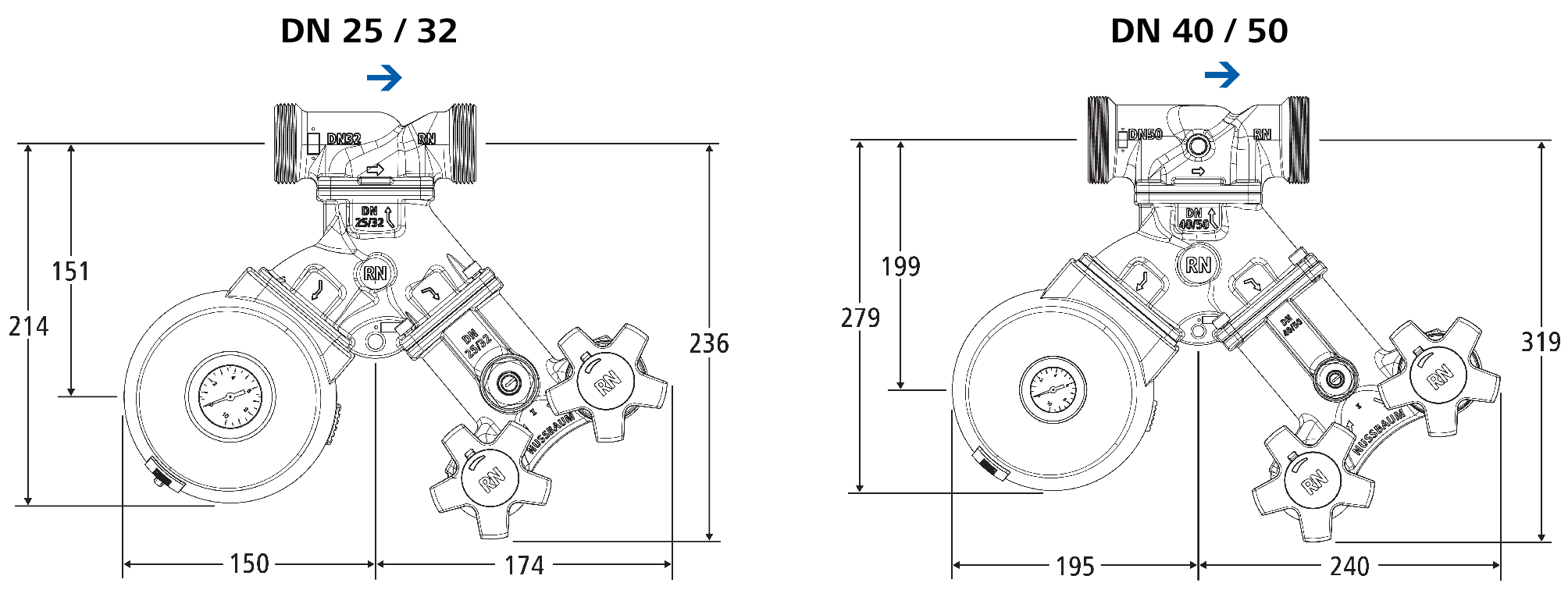

4 Platzbedarf bei Montage mit Y-Flansch
Die Montage muss so erfolgen, dass der Feinfilter zuerst durchflossen wird.
Hinweis
Schäden am Wasserenthärter durch falsche Montage
Wenn die Position des Feinfilters und der Anschlussgarnitur vertauscht werden, kann Schmutz in den Wasserenthärter gelangen oder das Rohwasser mit zu hohem Druck in den Wasserenthärter fliessen. Dies kann zu schweren Schäden am Wasserenthärter führen.
- Die korrekte Montage des Feinfilters und der Anschlussgarnitur am Y-Flansch sicherstellen.
|
Grösse |
Anschlussgarnitur |
Y-Flansch |
Redfil / Feinfilter |
Anschlussflansch |
|---|---|---|---|---|
|
DN 25 / 32 |
||||
|
DN 40 / 50 |
* Bei Verwendung eines Feinfilters ohne Druckreduzierventil muss vor dem Y-Flansch ein separates Druckreduzierventil montiert werden.
