Datenblatt - Schnittstellenkabel zu Stellantriebs-Einheit Easy-Matic
299.1.076 / V1

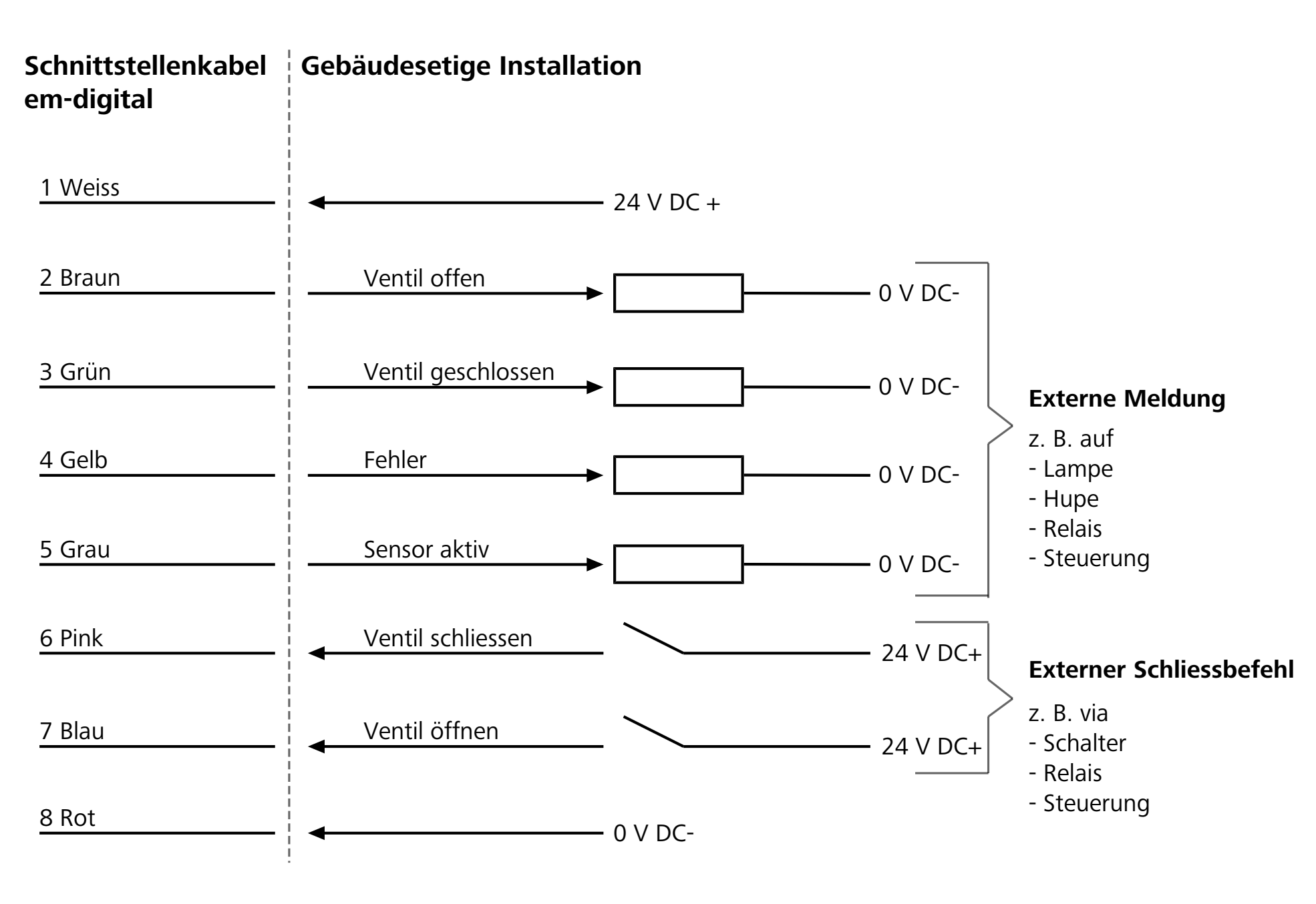

3 Aufbau Schnittstellenkabel em-digital
Pos. |
Pinbelegung am Stecker |
Kabelcodierung |
---|---|---|
1 |
Externe Speisung 24Â VÂ DC |
Weiss |
2 |
Ausgangssignal «Ventil offen»* |
Braun |
3 |
Ausgangssignal «Ventil geschlossen»* |
Grün |
4 |
Ausgangssignal «Fehler»* |
Gelb |
5 |
Ausgangssignal «Sensor aktiv»* |
Grau |
6 |
Eingangssignal «Ventil schliessen» (min. 30 ms)** |
Pink |
7 |
Eingangssignal «Ventil öffnen» (min. 30 ms)** |
Blau |
8 |
Externe Speisung 0Â VÂ DC |
Rot |
* |
Maximale ohmsche Belastung: 50Â VÂ DCÂ / 500Â mA |
** |
Maximale ohmsche Belastung: 24Â VÂ DCÂ / 10Â mA |
