Montageanleitung - Optiflex-Verteilerbox, mit Steckabgängen und Schnellkupplungen

2.1 Verbindung mit Schnellkupplung herstellen

Benötigtes Werkzeug:

• Offener Ringschlüssel 85198

1. Die Dämmelemente (1) an den Schnellkupplungen nach oben und unten von der Verteilerbox entfernen.



2. Die Schutzkappen (2) vom Übergang (3) und von der Schnellkupplung (4) abziehen.



3. Sicherstellen, dass der Übergang und die Schnellkupplung sowie der O-Ring an der Schnellkupplung frei von Schmutz und Beschädigungen sind.



4. Den Übergang in die Schnellkupplung an der Verteilerbox stecken.

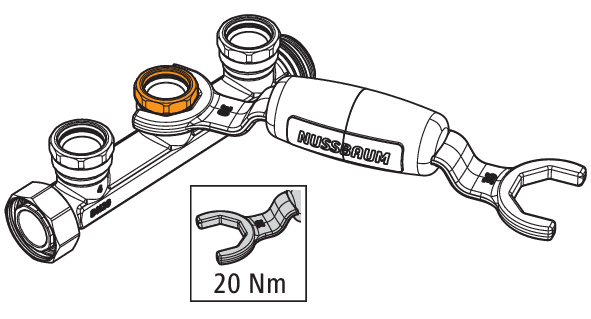

5. Die Überwurfmutter (5) mit dem Ringschlüssel 85198 bis zum Anschlag festziehen. Der rote O-Ring darf nicht mehr sichtbar sein.



6. Die Dämmelemente wieder aufstecken.

Offener Ringschlüssel

Artikel-Nr.: 85198

2.2 Verteilerbox mit Unterputz-Box verbinden

Benötigtes Werkzeug:

• Offener Ringschlüssel 85198

1. Die Dämmelemente (1) an den Schnellkupplungen nach oben und unten von der Verteilerbox entfernen.



2. Die Schutzkappen (2) von den Übergängen (3) und den Schnellkupplungen (4) abziehen.



3. Sicherstellen, dass die Übergänge und die Schnellkupplungen sowie die O-Ringe frei von Schmutz und Beschädigungen sind.



4. Die Unterputz-Box mit den Übergängen auf die Schnellkupplungen an der Verteilerbox stecken.



5. Die Überwurfmuttern (5) mit dem Ringschlüssel 85198 bis zum Anschlag festziehen. Der rote O-Ring darf nicht mehr sichtbar sein.



6. Die Dämmelemente wieder aufstecken.

Offener Ringschlüssel

Artikel-Nr.: 85198

2.3 Montageschienen montieren

Pro Box werden 2 Montageschienen benötigt. Für die Kombination einer Unterputz-Armaturenbox oder Unterputz-Waschtischbox mit einer Verteilerbox wird die Verwendung einer zusätzlichen, dritten Montageschiene empfohlen.

1. Die Montageschienen mit den mitgelieferten Schrauben mit einem maximalen Anzugsdrehmoment von 5 Nm an der Verteilerbox befestigen. Achtung: Bei übermässiger Beanspruchung können die Gewindebolzen beschädigt werden.



2. Bei der Verbindung der Verteilerbox mit einer Unterputz-Armaturenbox oder -Waschtischbox eine dritte Montageschiene am entfernten Ende der Verteilerbox befestigen.



2.4 Verbindung mit Steckübergang herstellen

1. Die Schutzkappe (1) vom Steckabgang am Verteiler abziehen.



2. Sicherstellen, dass der Steckübergang (2) und der Steckabgang (3) sowie der O-Ring am Steckübergang (2) frei von Schmutz und Beschädigungen sind.



3. Das PE-Xc-Rohr in den Steckübergang stecken. Dabei die Verarbeitungsanweisungen des jeweiligen Systems beachten.



4. Den Steckübergang in den Steckabgang auf der Verteilerbox stecken. Ein spür- und hörbares «Click» zeigt an, dass die Verbindung korrekt hergestellt wurde.



5. Einen Zugtest durchführen: Den Steckübergang von der Verteilerbox weg ziehen. Der Steckübergang muss fest sitzen.



2.5 Steckverbindungen lösen

Die Steckübergänge können wiederverwendet werden, solange die Flächen und die O-Ringe nicht beschädigt oder verschmutzt sind.

Benötigtes Werkzeug:

• Offener Ringschlüssel 85198

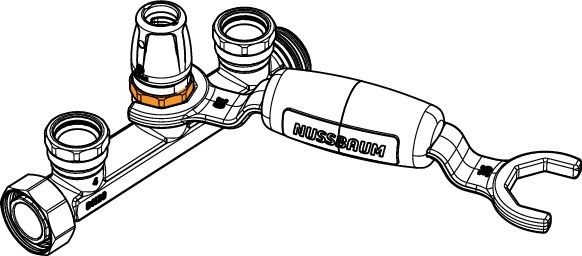

1. Den Steckübergang (1) zusammen mit dem Sicherungsbundstutzen (2) mithilfe des Ringschlüssels 85198 vom Verteiler (3) schrauben.



2. Den Ringschlüssel 85198 mit dem Bajonett-Verschluss in der Mitte öffnen, um die Spezialmuffe (4) freizulegen.



3. Die Spezialmuffe in den Sicherungsbundstutzen (2) schrauben, um den Sprengring zu lösen.



4. Den Steckübergang (1) vom Sicherungsbundstutzen (2) abziehen.
