Montageanleitung - Sicherheitsgruppe Eckausführung
3.1 Montagehinweis

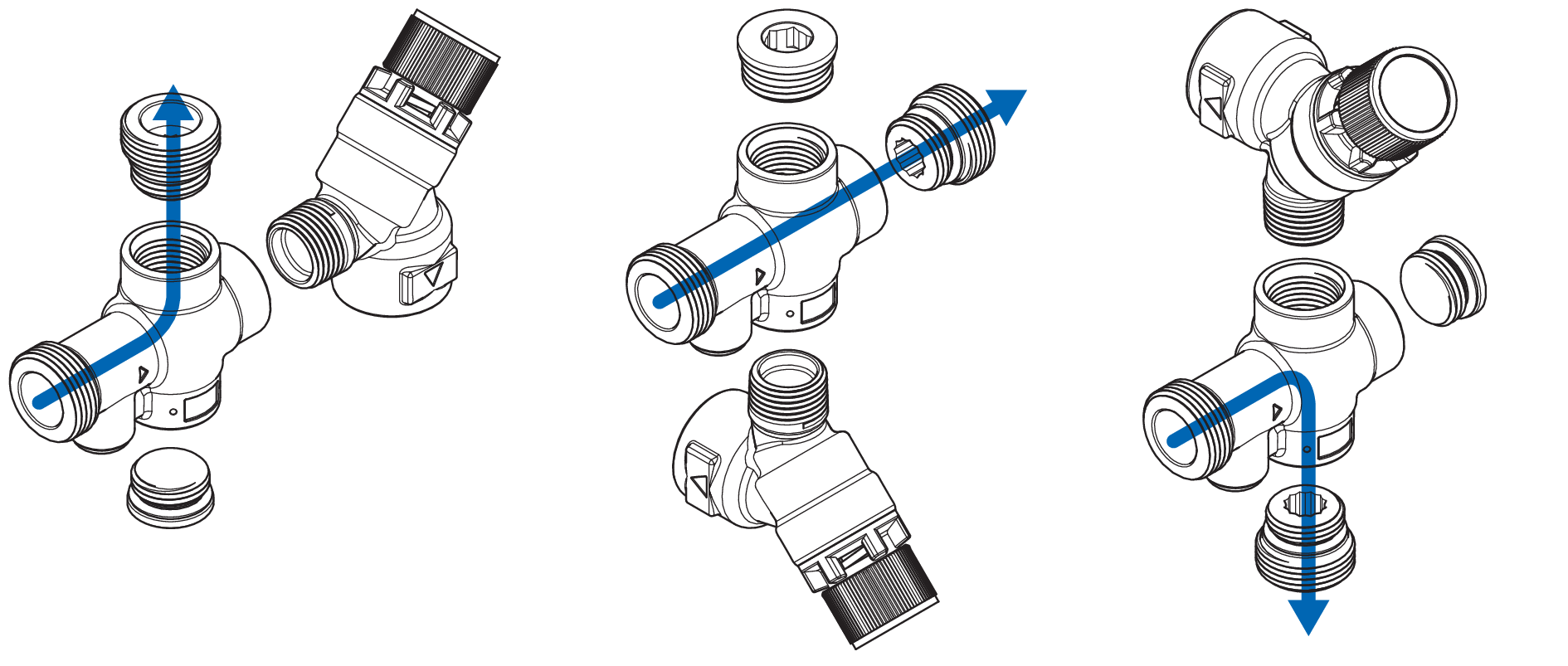

Die Komponenten der Sicherheitsgruppe können beliebig an eine der 3 Abgangsmuffen des Rückflussverhinderers montiert werden. In jeder Position ist der direkte Durchfluss zum Wassererwärmer gewährleistet.
Bei der Montage muss die Sicherheitsgruppe so gedreht werden, dass der Auslauf des Sicherheitsventils nach unten zeigt.
3.2 Sicherheitsgruppe montieren
Voraussetzungen:
- Die Maximaltemperatur des Wassererwärmers liegt bei 90 °C.
- Vor der Sicherheitsgruppe ist eingangsseitig ein Absperrventil eingebaut.
- Zwischen der Sicherheitsgruppe und dem zu schützenden Apparat ist kein Absperrorgan eingebaut.
- Das Sicherheitsventil mit dem Auslauf senkrecht nach unten einbauen, um einen freien Auslauf zu gewährleisten.

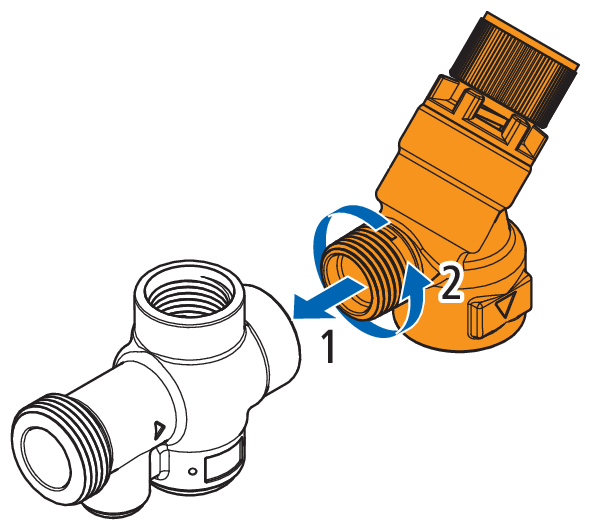

- Je nach Lage der Ein- und Abgangsleitungen das Sicherheitsventil in eine der 3 Abgangsmuffen des Rückflussverhinderers schrauben.

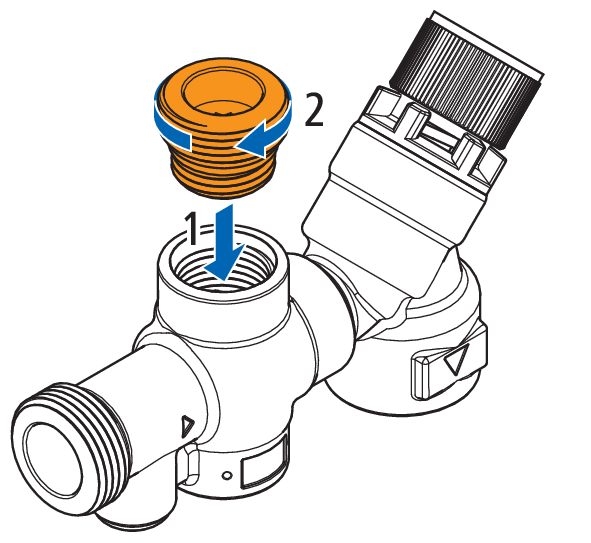

- Den Doppelnippel in eine der 2 freien Abgangsmuffen des Rückflussverhinderers schrauben.

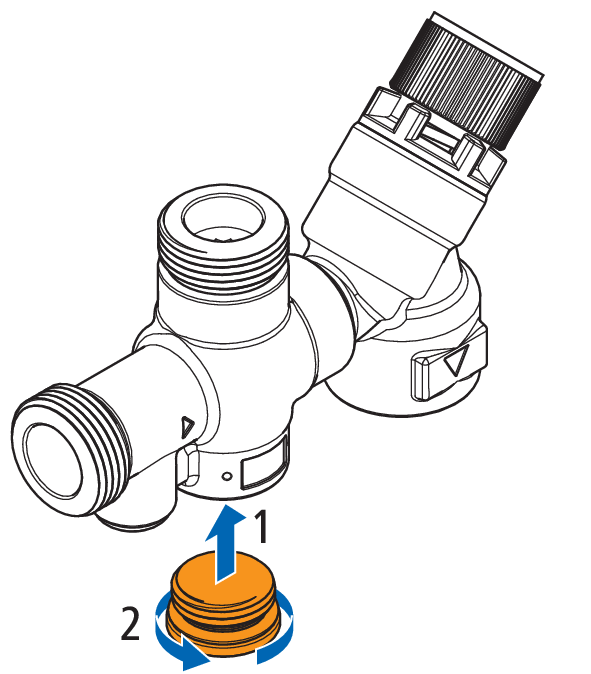

- Die dritte Abgangsmuffe mit dem Verschlusszapfen verschliessen.
- Den beiliegenden Tropfwasser-Stutzen 13091 in den Auslauf des Sicherheitsventils schrauben.
- Vor der Inbetriebnahme das Sicherheitsventil zur Überprüfung anlüften und wieder schliessen.
- Nach dem Schliessen darf kein Wasser mehr austreten.
Jetzt kaufen
3.3 Abflussleitung montieren
Die aufzunehmenden Abflussmengen sind wie folgt:
|
Anschlussgrösse Eintritt |
Ablassdruck |
Volumenstrom in Anlüftstellung |
|---|---|---|
|
[Zoll] |
[bar] |
[l/min] |
|
½ |
4 |
70 |
|
6 |
90 |
|
|
8 |
91 |
|
|
10 |
118 |
|
|
¾ |
4 |
65 |
|
6 |
84 |
|
|
8 |
88 |
|
|
10 |
119 |
Leistungsdaten Sicherheitsventil 13000
Voraussetzungen:
- Eine Abflussleitung ist vorhanden.
- Die Abflussleitung ist ausreichend dimensioniert, um die Abflussmenge gemäss obiger Tabelle aufzunehmen (SN 592000).
- Die Abflussleitung hat keine Abzweiger vor dem Siphon.
- Die Abflussleitung mit einem Trichter unter der Sicherheitsgruppe positionieren.
