57049 Optifitt-Press-Bride PN 16
PN 16.0

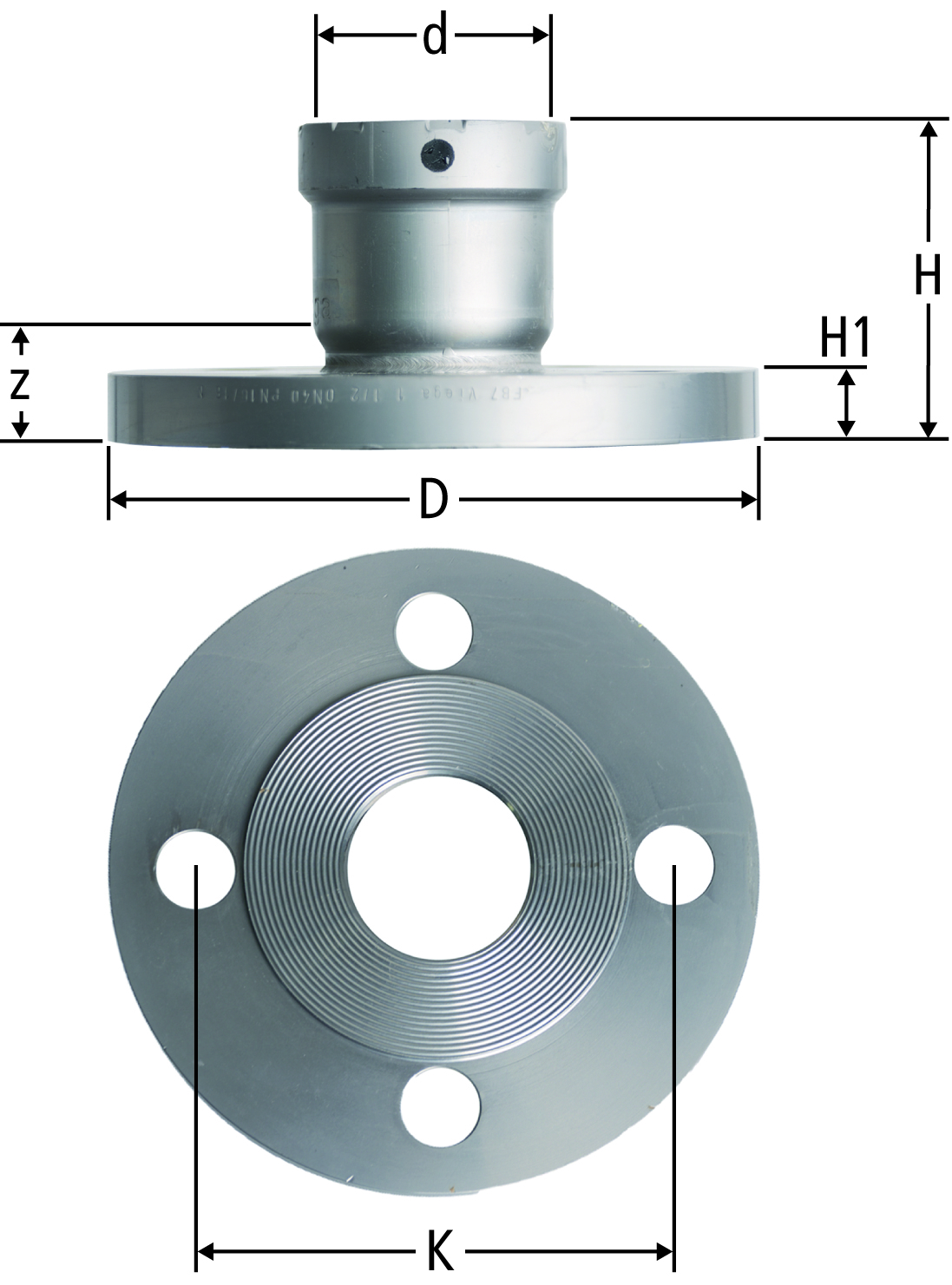

| d | z | H | H1 | D | N | K | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1¼ | 28 | 77 | 18 | 140 | 4 x Ø18 | 100 | 0.3 | 1¼ x DN 32 | 57049.26 |
| 06 | 1 | - | ||||
|
|
|||||||||||||||||
| 1½ | 28 | 79 | 18 | 150 | 4 x Ø18 | 110 | 0.2 | 1½ x DN 40 | 57049.27 |
| 06 | 1 | - | ||||
|
|
|||||||||||||||||
| 2 | 28 | 81 | 18 | 165 | 4 x Ø18 | 125 | 0.2 | 2 x DN 50 | 57049.28 |
| 06 | 1 | - | ||||
|
|
|||||||||||||||||
Indication
N = Nombre de trous x diamètre
CAO / BIM
| Description | Optifitt-Press-Bride PN 16 |
| Taille |
|
| Numéro d’article |
57049.26
|
