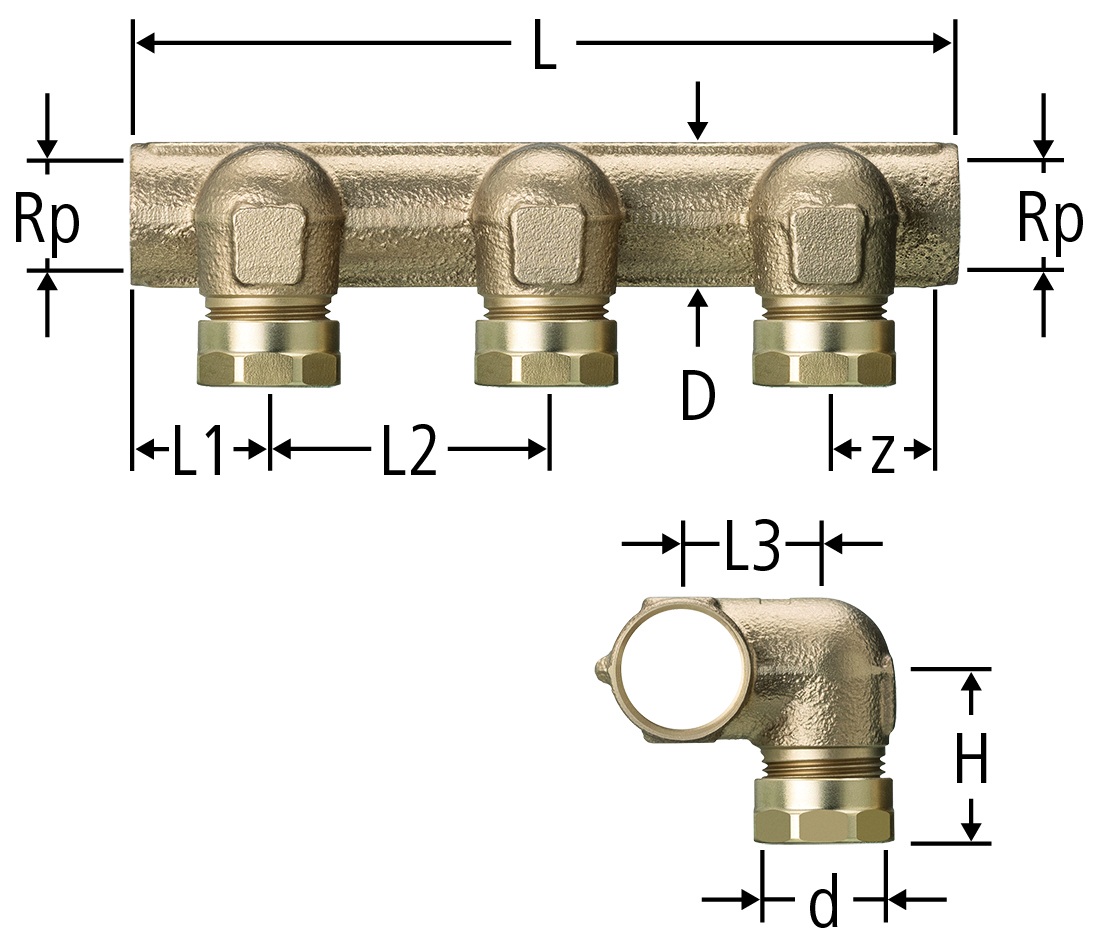

86002 Optiflex-Distributeur coudé
| Rp | d | z | L | L1 | L2 | L3 | H | D | N | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 20 | 15 | 58 | 29 | 58 | 29.5 | 32 | 33 | 1 | 1.9 | DN 20 x 1 | 86002.41 |
| 10 | 1 | 324.414 | ||||
|
|
||||||||||||||||||||
| ¾ | 20 | 15 | 116 | 29 | 58 | 29.5 | 32 | 33 | 2 | 1.9 | DN 20 x 2 | 86002.42 |
| 10 | 1 | 324.424 | ||||
|
|
||||||||||||||||||||
| ¾ | 20 | 15 | 174 | 29 | 58 | 29.5 | 32 | 33 | 3 | 2 | DN 20 x 3 | 86002.43 |
| 10 | 1 | 324.434 | ||||
|
|
||||||||||||||||||||
| ¾ | 20 | 15 | 232 | 29 | 58 | 29.5 | 32 | 33 | 4 | 2 | DN 20 x 4 | 86002.44 |
| 10 | 1 | 324.444 | ||||
|
|
||||||||||||||||||||
Indication
N = Nombre de départs
CAO / BIM
| Description | Optiflex-Distributeur coudé |
| Taille |
|
| Numéro d’article |
86002.41
|
