86004 Optiflex-Distributeur

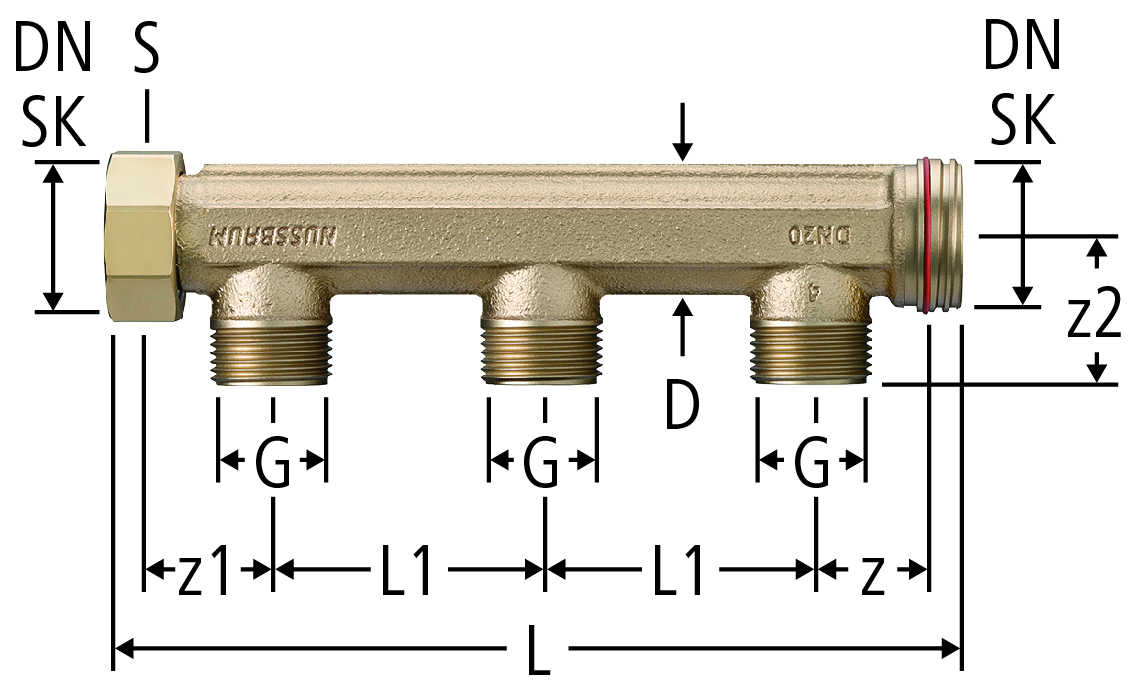

| DN SK | G | z | z1 | z2 | L | L1 | D | N | S | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ¾ | 24 | 25 | 32 | 67 | 58 | 28 | 1 | 36 | 0.0 | DN 20 x 1 | 86004.21 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 24 | 25 | 32 | 125 | 58 | 28 | 2 | 36 | 0.0 | DN 20 x 2 | 86004.22 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 24 | 25 | 32 | 183 | 58 | 28 | 3 | 36 | 0.0 | DN 20 x 3 | 86004.23 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 24 | 25 | 32 | 241 | 58 | 28 | 4 | 36 | 0.0 | DN 20 x 4 | 86004.24 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
| 20 | ¾ | 24 | 25 | 32 | 299 | 58 | 28 | 5 | 36 | 0.0 | DN 20 x 5 | 86004.25 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
Indication
N = Nombre de départs
Remarque: la valeur Zeta est intégrée à la pièce intermédiaire enfichable.
CAO / BIM
| Description | Optiflex-Distributeur |
| Taille |
|
| Numéro d’article |
86004.21
|
