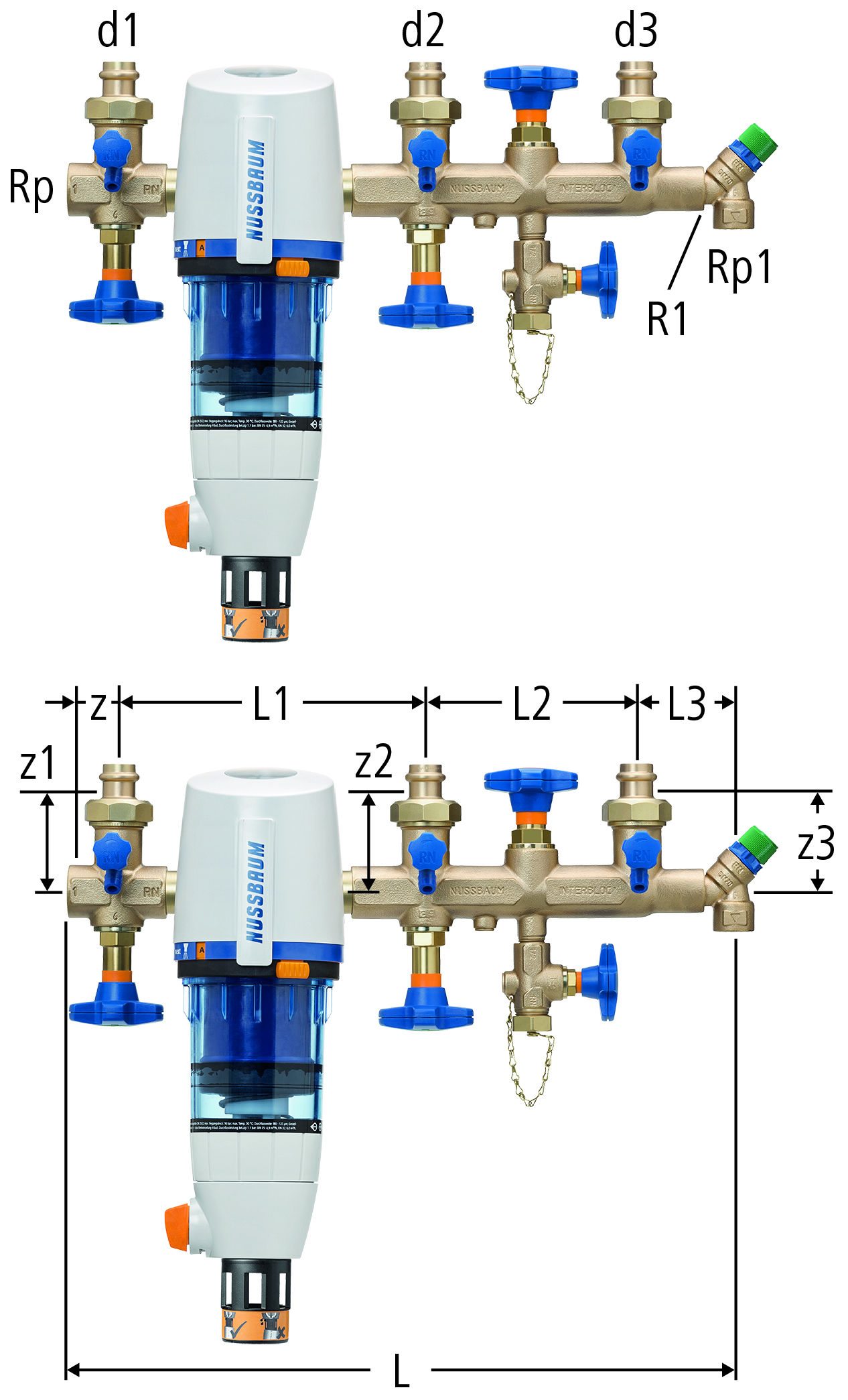

31201 Nourrice de distribution standard avec Redfil rinçage à contre-courant
avec raccords à écrou mobile Optipress-Aquaplus 92020 / 92021 comprenant: robinet de distribution 22152 avec robinet de rinçage 22065, Redfil rinçage à contre-courant 12101 et Interbloc 31171
PN 16.0
| Rp | Rp1 | R1 | d1 | d2 | d3 | z | z1 | z2 | z3 | L | L1 | L2 | L3 | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | 22 | 22 | 22 | 20 | 73 | 73 | 73 | 516 | 244 | 160 | 73 | 1x22x22x22 | 31201.21 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1 | ¾ | ¾ | 22 | 28 | 22 | 20 | 73 | 78 | 73 | 516 | 244 | 160 | 75 | 1x22x28x22 | 31201.22 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 22 | 22 | 25 | 75 | 73 | 73 | 561 | 282 | 160 | 75 | 1¼x22x22x22 | 31201.23 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 22 | 25 | 75 | 78 | 73 | 561 | 282 | 160 | 75 | 1¼x22x28x22 | 31201.24 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 28 | 25 | 75 | 78 | 78 | 561 | 282 | 160 | 75 | 1¼x22x28x28 | 31201.25 |
| 01 | 1 | - | ||||
|
|
|||||||||||||||||||||||
Indication
Lors de l'installation d'un filtre fin, rinçage à contre-courant, prévoir la possibilité d'un raccordement à l'écoulement.
CAO / BIM
| Description | Nourrice de distribution standard avec Redfil rinçage à contre-courant |
| Taille |
|
| Numéro d’article |
31201.21
|
