18050 Filtre fin à brides rinçage à contre-courant
Produit ancien
seuil de filtration 90 microns bride selon EN 1092 - PN 16 pression de service min. 2 bar, pour eau jusqu'à 30 °C cartouche filtrante en acier inoxydable
PN 16.0

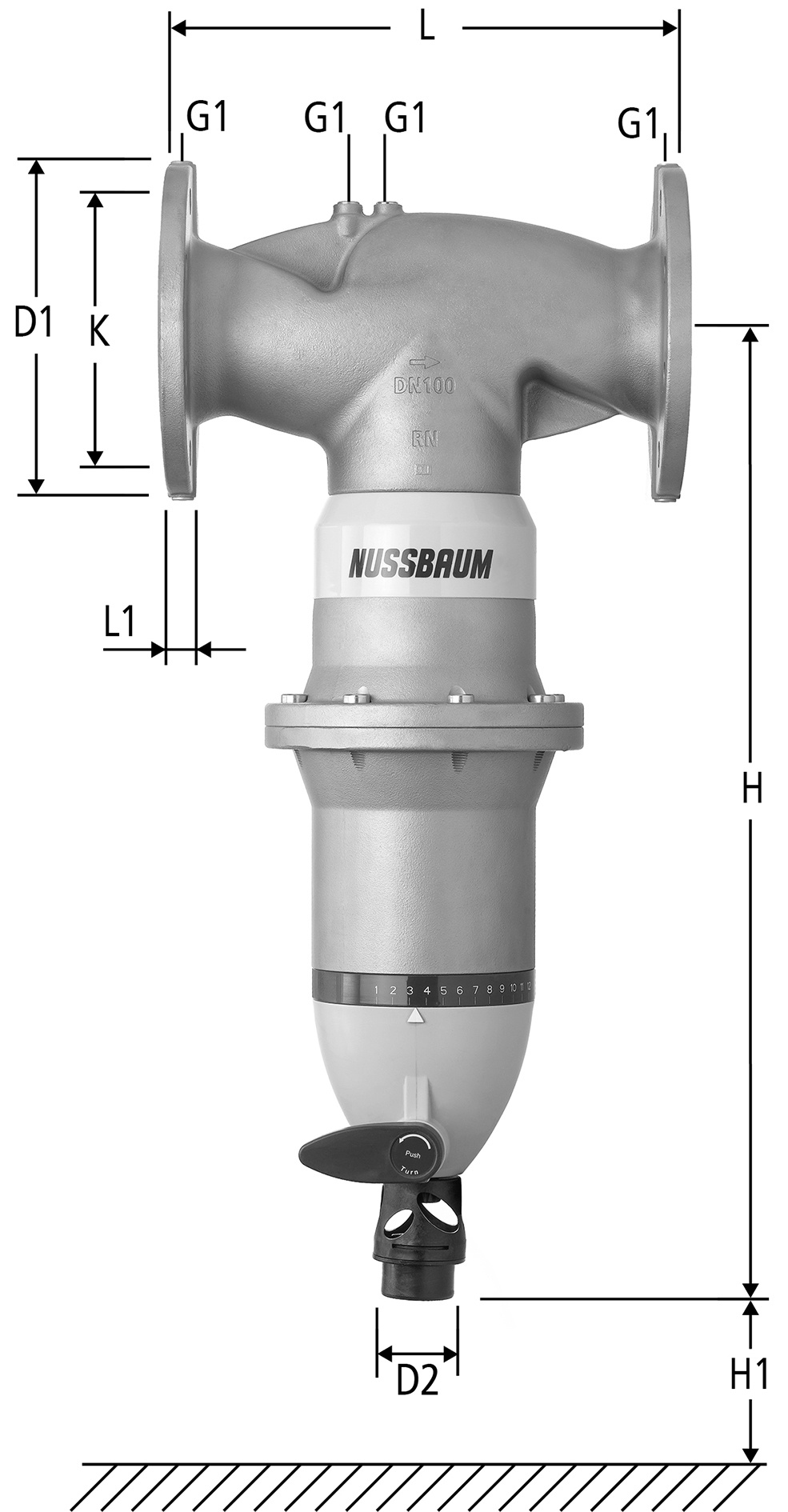

| DN | G1 | L | L1 | H | H1 | D1 | D2 | N | K | Kvs | N° d'art. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 290 | 16 | 629 | min. 310 | 185 | 50 | 8x Ø18 | 145 | 69.63 | 65 | 18050.33 | 1 | 717.417 | plus disponible | ||||
|
|
|||||||||||||||||||
| 80 | ¼ | 310 | 18 | 629 | min. 310 | 200 | 50 | 8x Ø18 | 160 | 74.26 | 80 | 18050.24 | 1 | 717.418 | plus disponible | ||||
|
|
|||||||||||||||||||
| 100 | ¼ | 350 | 20 | 629 | min. 310 | 220 | 50 | 8x Ø18 | 180 | 74 | 100 | 18050.25 | 1 | 717.421 | plus disponible | ||||
|
|
|||||||||||||||||||
Indication
N = Nombre de trous x diamètre
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Filtre fin à brides rinçage à contre-courant |
| Taille |
|
| Numéro d’article |
18050.33
|
