12045 Réducteur de pression à brides
Produit ancien
plage de réglage de 2 à 6 bar pression secondaire standard réglée à 4 bar bride selon EN 1092 - PN 16 pour eau jusqu'à 30 °C et air comprimé (air comprimé classe 1-4)
PN 16.0

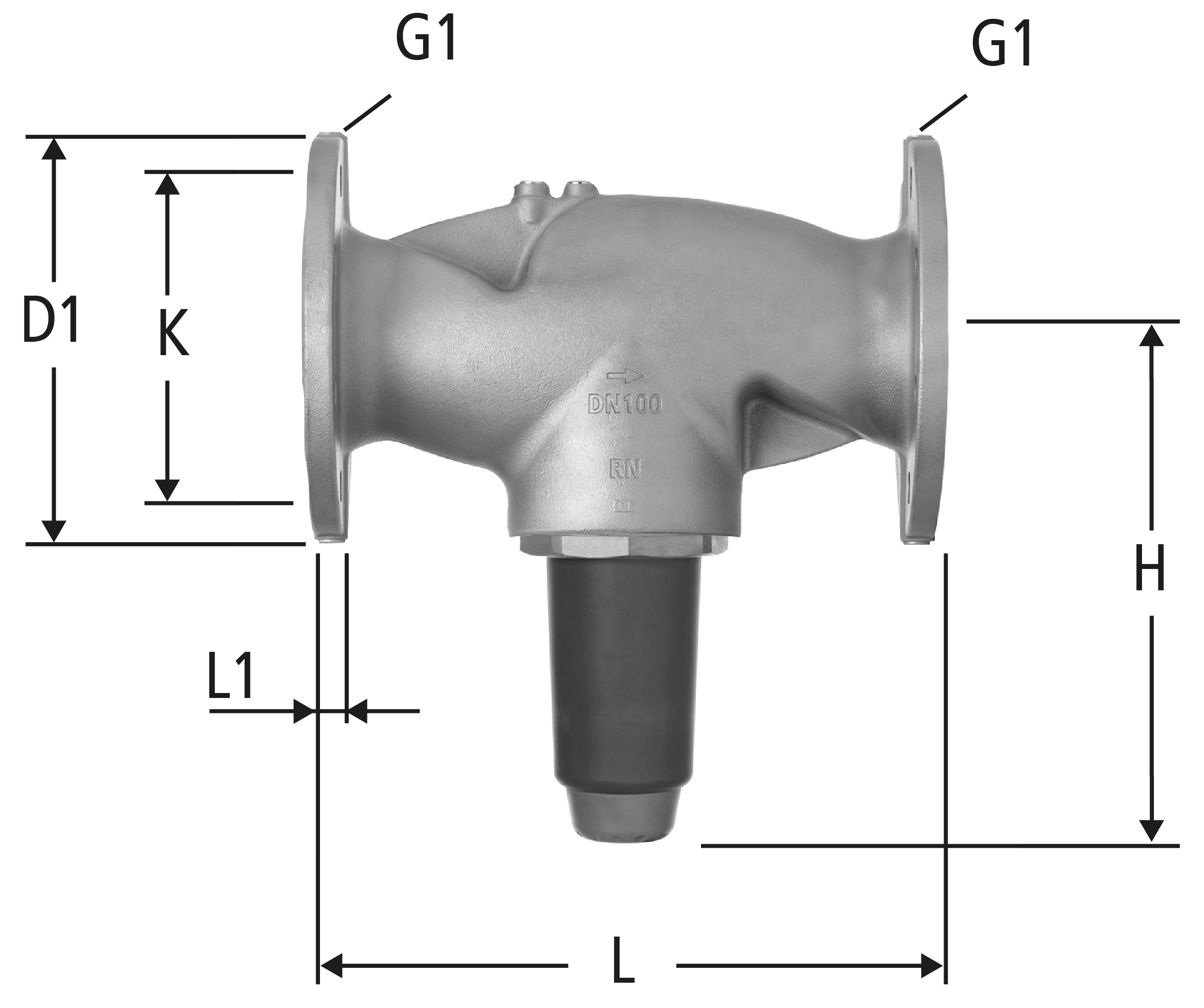

| DN | G1 | L | L1 | H | D1 | N | K | N° d'art. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 290 | 16 | 283 | 185 | 8x Ø18 | 145 | 65 | 12045.33 | 1 | 713.117 | plus disponible | ||||
|
|
||||||||||||||||
| 80 | ¼ | 310 | 18 | 283 | 200 | 8x Ø18 | 160 | 80 | 12045.24 | 1 | 713.118 | plus disponible | ||||
|
|
||||||||||||||||
| 100 | ¼ | 350 | 20 | 283 | 220 | 8x Ø18 | 180 | 100 | 12045.25 | 1 | 713.121 | plus disponible | ||||
|
|
||||||||||||||||
Indication
N = Nombre de trous x diamètre
CAO / BIM
| Description | Réducteur de pression à brides |
| Taille |
|
| Numéro d’article |
12045.33
|
