84200 Optiflex-Flowpress-Boîte
pour tuyaux 1 LU pour maçonnerie et installations apparentes sur la paroi boîtier en 2 parties, avec partie inférieure séparable, équerre de raccordement insonorisée
PN 10.0

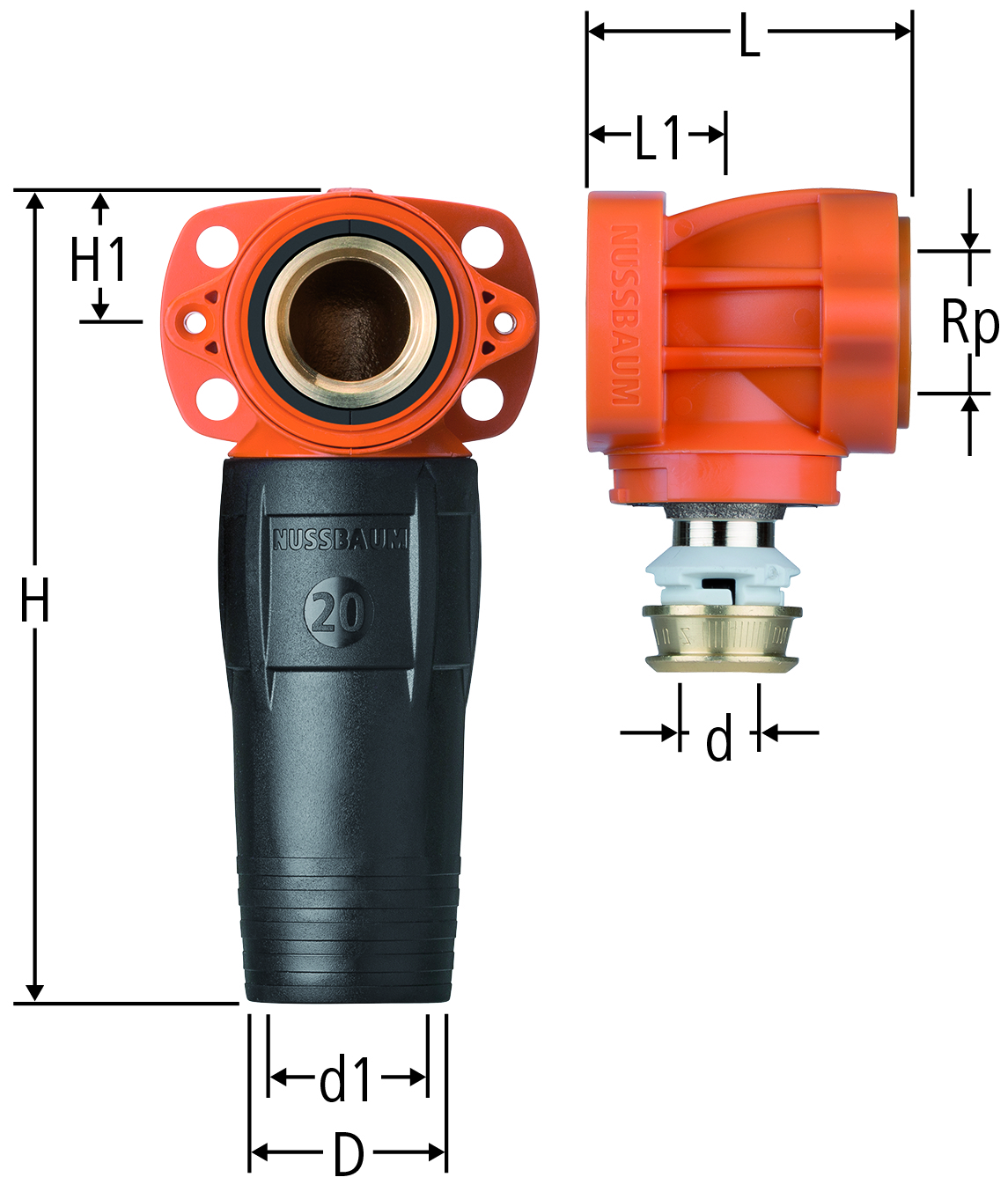

| Rp | d | d1 | L | L1 | H | H1 | D | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 x 3.8 | 16 | 50 | 22 | 126 | 20 | 25 | 4.2 | ½ x 16x3.8 | 84200.11 |
| 11 | 1 | 341.111 | ||||
|
|
||||||||||||||||||
Indication
d: doit être raccordé uniquement aux tuyaux 87120 et 87123
CAO / BIM
| Description | Optiflex-Flowpress-Boîte |
| Taille |
|
| Numéro d’article |
84200.11
|
