84206 Optiflex-Flowpress-Boîte
avec prolongement d'étanchéité pour maçonnerie et installations apparentes sur la paroi qui sont étanchéifiées contre les éclaboussures d'eau boîtier en 2 parties, avec partie inférieure séparable, équerre de raccordement insonorisée
PN 10.0

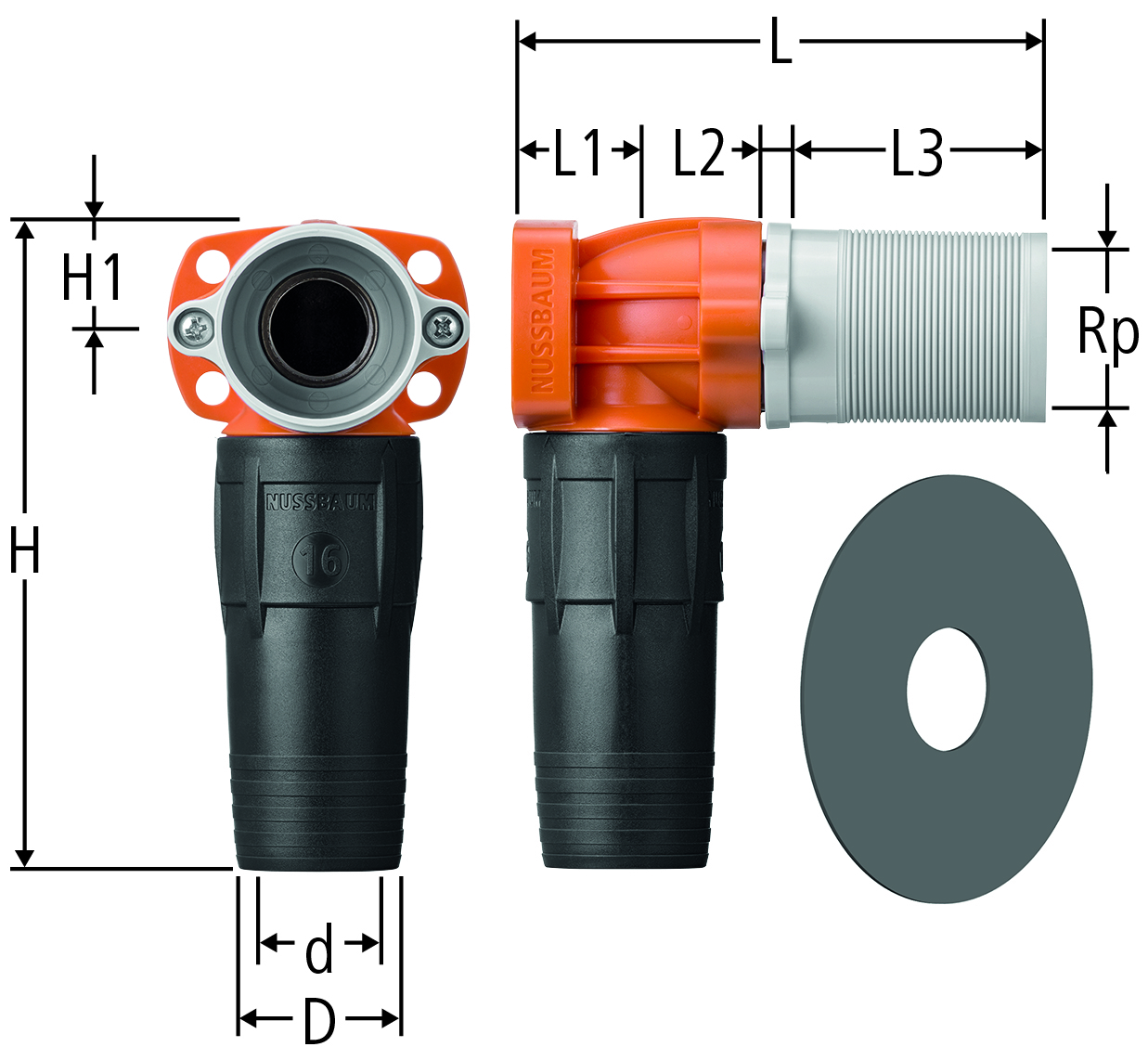

| Rp | d | L | L1 | L2 | L3 | H | H1 | D | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 59 - 104 | 22 | 5 | 50 | 126 | 20 | 25 | 4.0 | ½ x 16 | 84206.21 |
| 11 | 1 | 341.111 | ||||
|
|
|||||||||||||||||||
| ½ | 20 | 59 - 104 | 22 | 5 | 50 | 126 | 20 | 28 | 2.9 | ½ x 20 | 84206.22 |
| 11 | 1 | 341.112 | ||||
|
|
|||||||||||||||||||
Indication
Rails de fixation pour maçonnerie et installations apparentes sur la paroi, voir 85054, 85059, 85095 et 71174
CAO / BIM
| Description | Optiflex-Flowpress-Boîte |
| Taille |
|
| Numéro d’article |
84206.21
|
