85110 Optiflex-Profix-Boîte double
pour maçonnerie et installations apparentes sur la paroi boîtier en 3 parties, avec parties inférieures séparables, équerre de raccordement insonorisée
PN 10.0

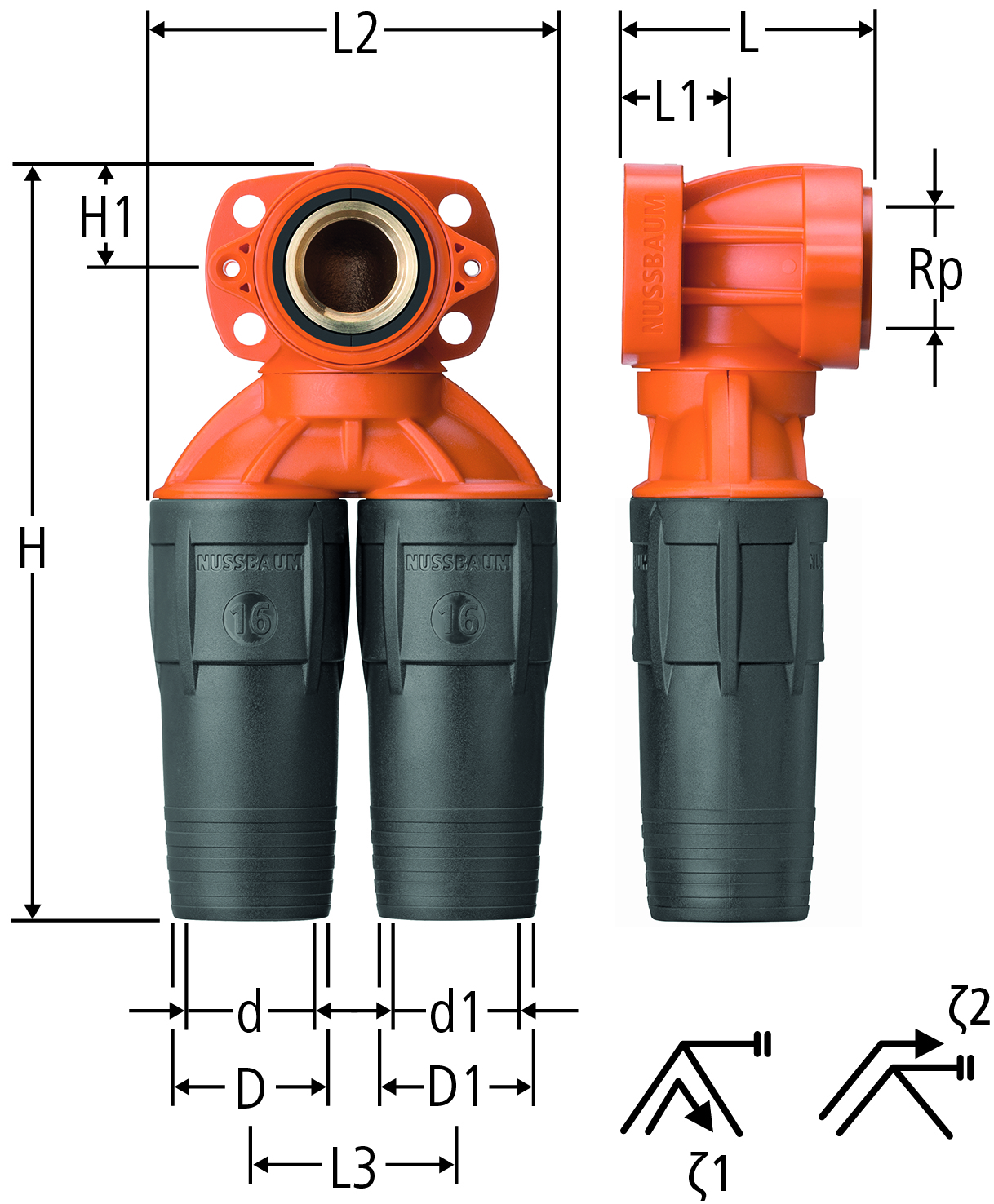

| Rp | d | d1 | L | L1 | L2 | L3 | H | H1 | D | D1 | ζ1 | ζ2 | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 16 | 16 | 50 | 22 | 83 | 42 | 153 | 21 | 25 | 25 | 1.2 | 1.5 | ½ x 16 x 16 | 85110.21 |
| 11 | 1 | 321.511 | ||||
|
|
||||||||||||||||||||||
| ½ | 20 | 16 | 50 | 22 | 83 | 42 | 153 | 21 | 28 | 25 | 1.3 | 2.1 | ½ x 20 x 16 | 85110.22 |
| 11 | 1 | 321.512 | ||||
|
|
||||||||||||||||||||||
| ½ | 20 | 20 | 50 | 22 | 83 | 42 | 153 | 21 | 28 | 28 | 1.4 | 2.1 | ½ x 20 x 20 | 85110.23 |
| 11 | 1 | 321.512 | ||||
|
|
||||||||||||||||||||||
CAO / BIM
| Description | Optiflex-Profix-Boîte double |
| Taille |
|
| Numéro d’article |
85110.21
|
