80053 Bride tournante PN 16

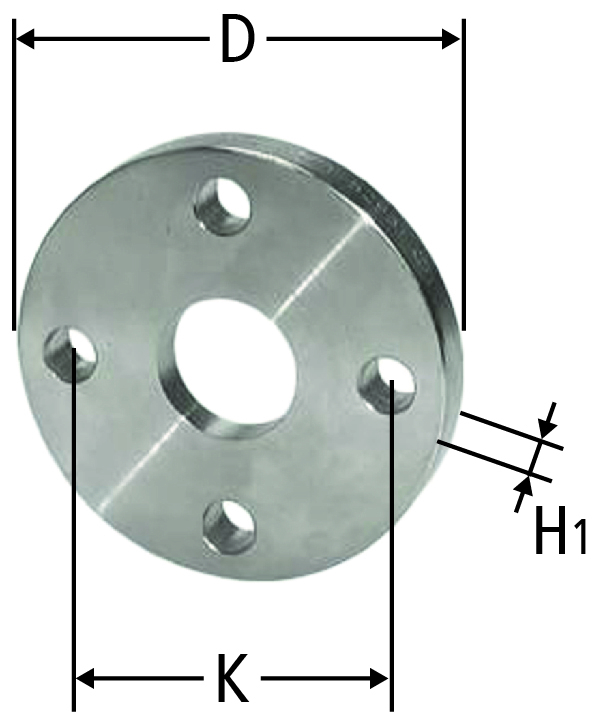

| DN | H1 | D | N | K | Ø | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 40 | 16 | 150 | 4 x Ø18 | 110 | 42 | DN 40 x 42 | 80053.37 |
| 20 | 1 | 224.232 | ||||
|
|
|||||||||||||||
| 50 | 18 | 165 | 4 x Ø18 | 125 | 54 | DN 50 x 54 | 80053.38 |
| 20 | 1 | 224.233 | ||||
|
|
|||||||||||||||
| 50 | 18 | 165 | 4 x Ø18 | 125 | 64 | DN 50 x 64 | 80053.79 |
| 23 | 1 | 224.234 | ||||
|
|
|||||||||||||||
| 65 | 18 | 185 | 8 x Ø18 | 145 | 76.1 | DN 65 x 76.1 | 80053.81 |
| 23 | 1 | 224.235 | ||||
|
|
|||||||||||||||
| 80 | 20 | 200 | 8 x Ø18 | 160 | 88.9 | DN 80 x 88.9 | 80053.82 |
| 23 | 1 | 224.236 | ||||
|
|
|||||||||||||||
| 100 | 20 | 220 | 8 x Ø18 | 180 | 108 | DN 100 x 108 | 80053.83 |
| 23 | 1 | 224.237 | ||||
|
|
|||||||||||||||
Indication
N = Nombre de trous x diamètre
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Bride tournante PN 16 |
| Taille |
|
| Numéro d’article |
80053.37
|
