88049 Optipress-Gaz-Bride

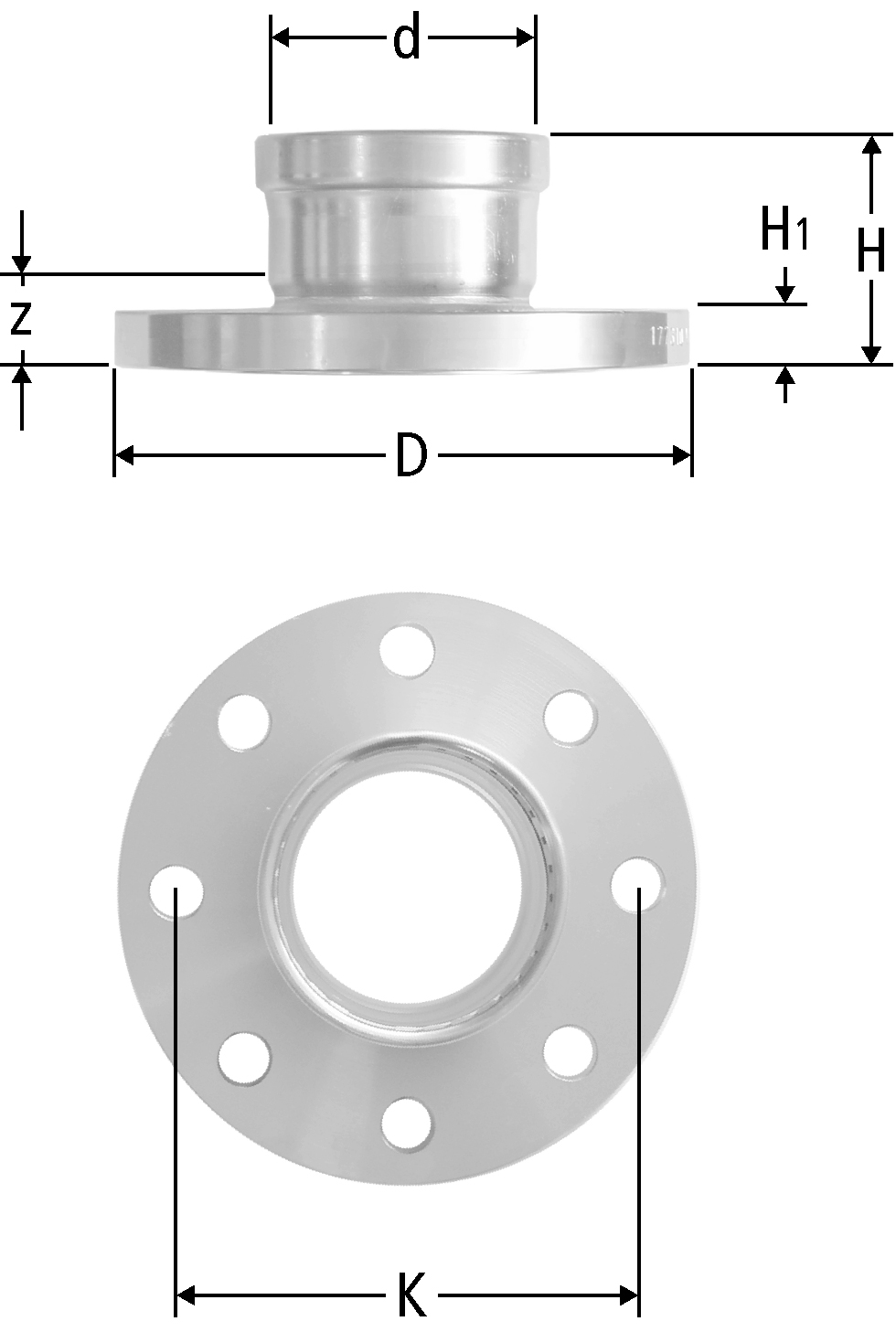

bride selon EN 1092 - PN 16
| d | z | H | H1 | D | N | K | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 28 | 44 | 69 | 18 | 115 | 4x Ø14 | 85 | 0.2 | 28 x DN 25 | 88049.25 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
| 35 | 44 | 70 | 18 | 140 | 4x Ø18 | 100 | 0.2 | 35 x DN 32 * | 88049.26 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
| 42 | 57 | 93 | 18 | 150 | 4x Ø18 | 110 | 0.1 | 42 x DN 40 * | 88049.27 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
| 54 | 56 | 97 | 18 | 165 | 4x Ø18 | 125 | 0.1 | 54 x DN 50 | 88049.28 |
| 20 | 1 | - | ||||
|
|
|||||||||||||||||
| 64 | 30 | 73 | 17 | 165 | 4x Ø18 | 125 | 0.1 | 64 x DN 50 | 88049.70 |
| 23 | 1 | 267.184 | ||||
|
|
|||||||||||||||||
| 76.1 | 29 | 79 | 17 | 180 | 8x Ø18 | 145 | 0.1 | 76.1 x DN 65 | 88049.71 |
| 23 | 1 | 267.181 | ||||
|
|
|||||||||||||||||
| 88.9 | 31 | 81 | 19 | 200 | 8x Ø18 | 160 | 0.1 | 88.9 x DN 80 | 88049.72 |
| 23 | 1 | 267.182 | ||||
|
|
|||||||||||||||||
| 108 | 31 | 91 | 19 | 220 | 8x Ø18 | 180 | 0.1 | 108 x DN 100 | 88049.73 |
| 23 | 1 | 267.183 | ||||
|
|
|||||||||||||||||
Indication
N = Nombre de trous x diamètre
* Jusqu'à épuisement du stock
Guide de sélection des boulons pour raccordements à bride
