90049 Optifitt-Serra-Bride filetée pivotante PN 16

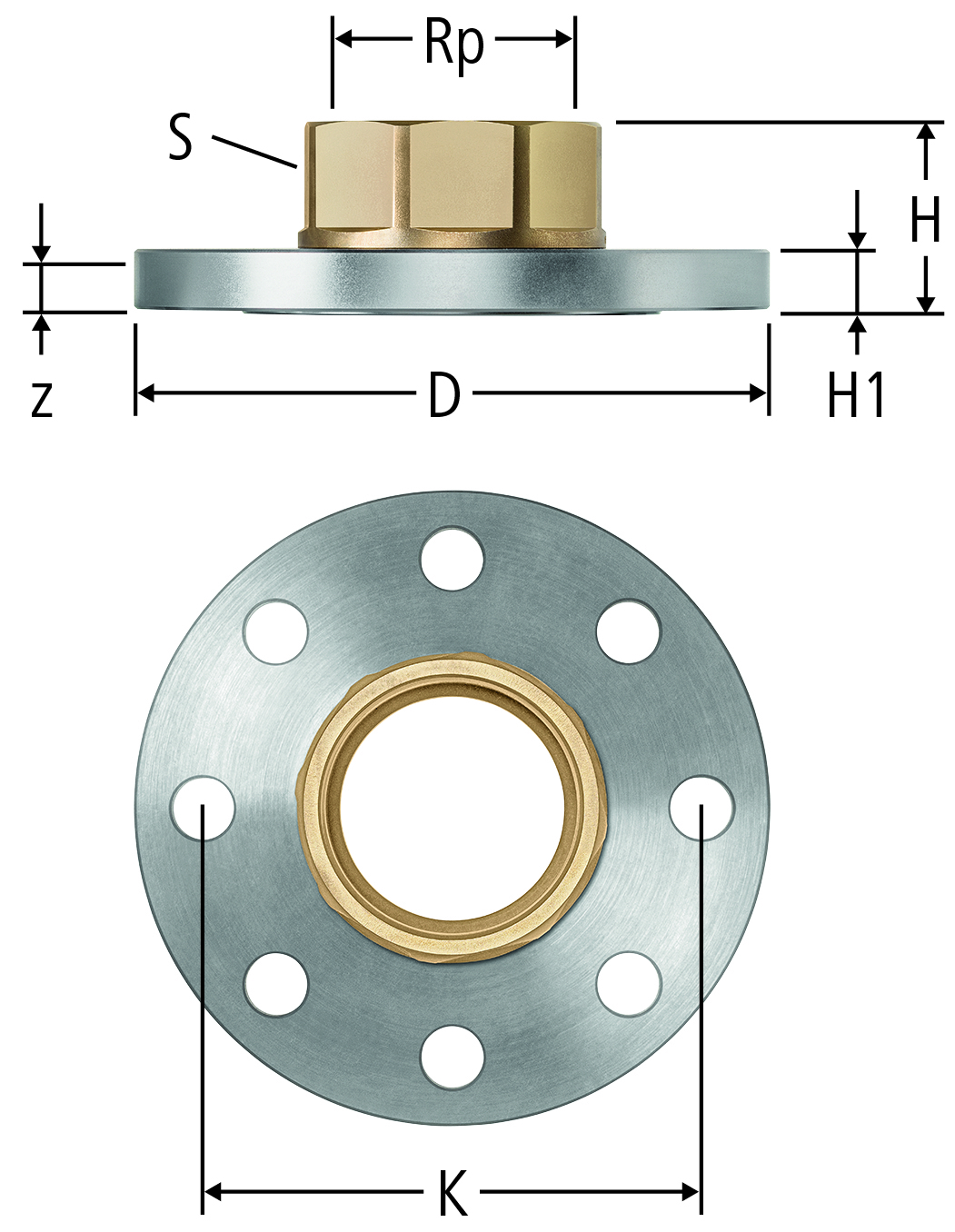

| Rp | z | H | H1 | D | N | S | K | ζ | DN | N° d'art. | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 13 | 30 | 13 | 115 | 4x Ø14 | 37 | 85 | 0.1 | 25 (1) | 90049.23 |
| 03 | 1 | 216.634 | ||||
|
|
||||||||||||||||||
| 1¼ | 21 | 40 | 17 | 140 | 4x Ø18 | 46 | 100 | 0.1 | 32 (1¼) | 90049.24 |
| 03 | 1 | 216.635 | ||||
|
|
||||||||||||||||||
| 1½ | 21 | 40 | 17 | 150 | 4x Ø18 | 53 | 110 | 0.1 | 40 (1½) | 90049.25 |
| 03 | 1 | 216.636 | ||||
|
|
||||||||||||||||||
| 2 | 23 | 47 | 19 | 165 | 4x Ø18 | 68 | 125 | 0.1 | 50 (2) | 90049.26 |
| 03 | 1 | 216.637 | ||||
|
|
||||||||||||||||||
| 2½ | 29 | 56 | 19 | 185 | 8x Ø18 | 84 | 145 | 0.1 | 65 (2½) | 90049.27 |
| 03 | 1 | 216.638 | ||||
|
|
||||||||||||||||||
| 3 | 29 | 59 | 19 | 200 | 8x Ø18 | 99 | 160 | 0.1 | 80 (3) | 90049.28 |
| 03 | 1 | - | ||||
|
|
||||||||||||||||||
| 4 | 31 | 67 | 21 | 220 | 8x Ø18 | 122 | 180 | 0.1 | 100 (4) | 90049.29 |
| 03 | 1 | - | ||||
|
|
||||||||||||||||||
Indication
N = Nombre de trous x diamètre
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Optifitt-Serra-Bride filetée pivotante PN 16 |
| Taille |
|
| Numéro d’article |
90049.23
|
