90097 Optifitt-Serra-Bride filetée PN 16

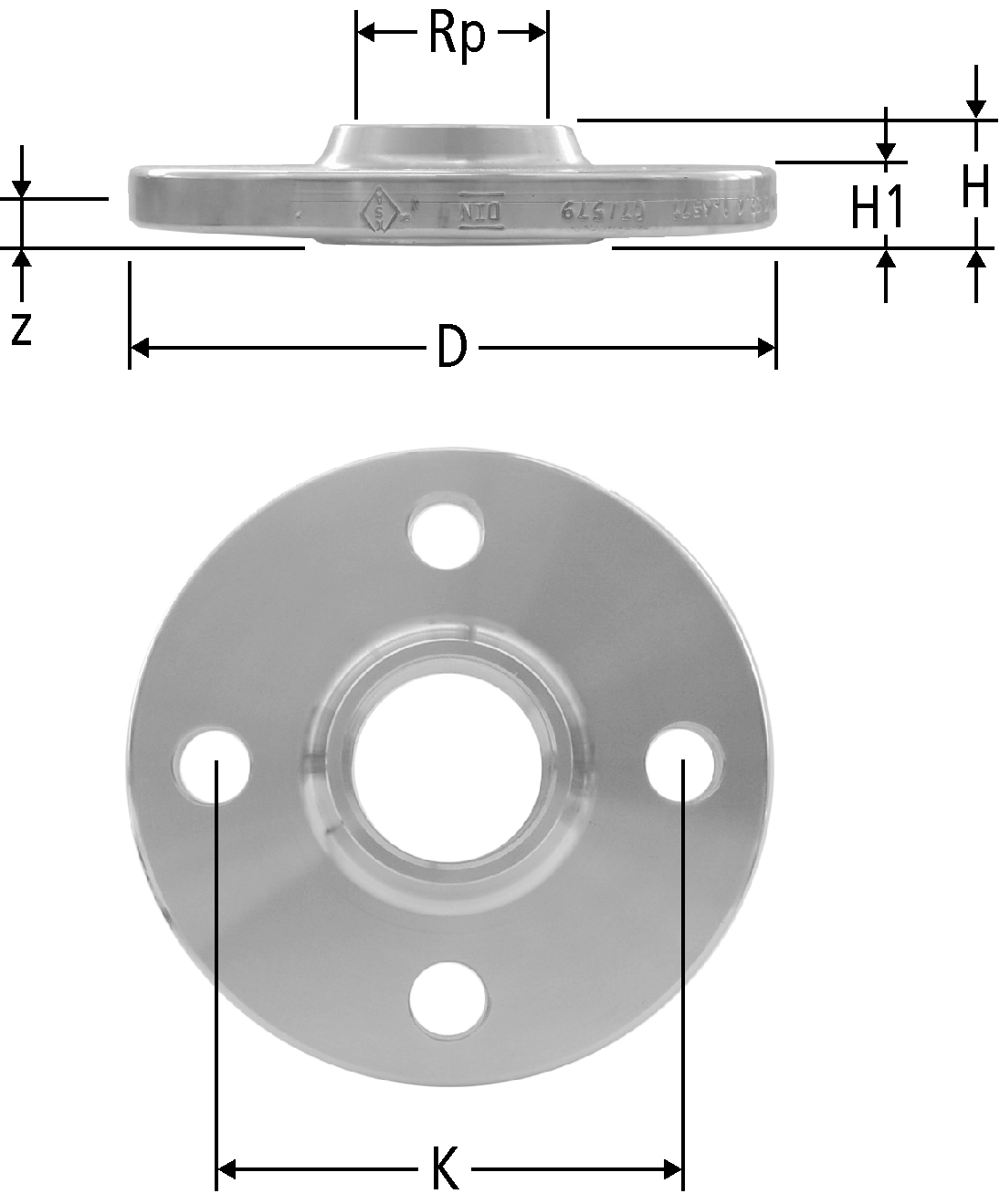

| Rp | z | H | H1 | D | N | K | ζ | DN | N° d'art. | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 9 | 22 | 16 | 95 | 4x Ø14 | 65 | 0.1 | 15 (½) | 90097.21 |
| 05 | 1 | 216.632 | ||||
|
|
|||||||||||||||||
| ¾ | 11 | 26 | 18 | 105 | 4x Ø14 | 75 | 0.1 | 20 (¾) | 90097.22 |
| 05 | 1 | 216.633 | ||||
|
|
|||||||||||||||||
| 1 | 11 | 28 | 18 | 115 | 4x Ø14 | 85 | 0.1 | 25 (1) | 90097.23 |
| 05 | 1 | 216.634 | ||||
|
|
|||||||||||||||||
| 1¼ | 11 | 30 | 18 | 140 | 4x Ø18 | 100 | 0.1 | 32 (1¼) | 90097.24 |
| 05 | 1 | 216.635 | ||||
|
|
|||||||||||||||||
| 1½ | 13 | 32 | 18 | 150 | 4x Ø18 | 110 | 0.1 | 40 (1½) | 90097.25 |
| 05 | 1 | 216.636 | ||||
|
|
|||||||||||||||||
| 2 | 4 | 28 | 18 | 165 | 4x Ø18 | 125 | 0.1 | 50 (2) | 90097.26 |
| 05 | 1 | 216.637 | ||||
|
|
|||||||||||||||||
| 2½ | 5 | 32 | 18 | 185 | 8x Ø18 | 145 | 0.1 | 65 (2½) | 90097.27 |
| 05 | 1 | 216.638 | ||||
|
|
|||||||||||||||||
| 3 | 4 | 34 | 20 | 200 | 8x Ø18 | 160 | 0.1 | 80 (3) | 90097.28 |
| 05 | 1 | - | ||||
|
|
|||||||||||||||||
Indication
N = Nombre de trous x diamètre
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Optifitt-Serra-Bride filetée PN 16 |
| Taille |
|
| Numéro d’article |
90097.21
|
