80023 Optipress-Aquaplus-Compensateur axial

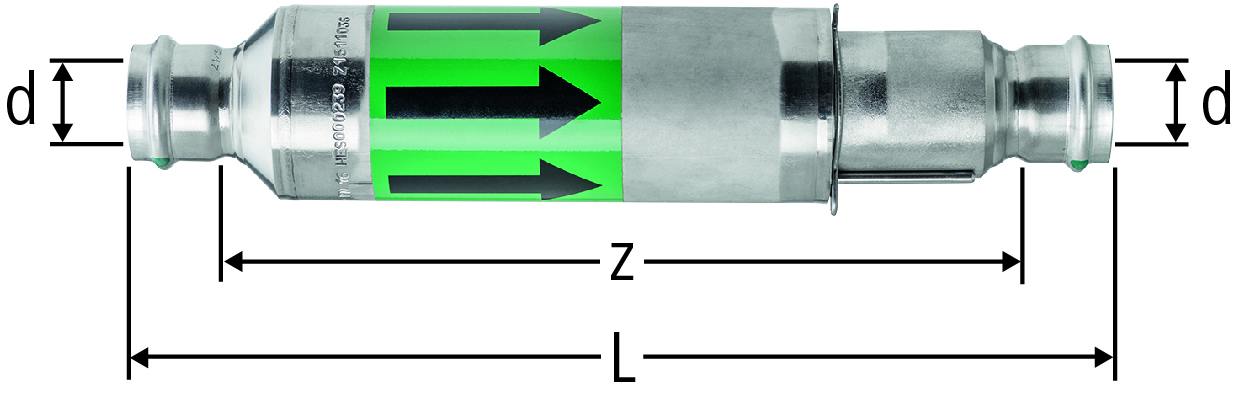

| d | z | L | DA | F max. | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 253 | 297 | -25 | 700 N | 0.5 | 15 | 80023.32 |
| 20 | 1 | 657.412 | ||||
|
|
|||||||||||||||
| 18 | 261 | 305 | -25 | 900 N | 0.4 | 18 | 80023.33 |
| 20 | 1 | 657.413 | ||||
|
|
|||||||||||||||
| 22 | 261 | 309 | -25 | 1300 N | 0.3 | 22 | 80023.34 |
| 20 | 1 | 657.414 | ||||
|
|
|||||||||||||||
| 28 | 262 | 310 | -25 | 1900 N | 0.3 | 28 | 80023.35 |
| 20 | 1 | 657.415 | ||||
|
|
|||||||||||||||
| 35 | 264 | 316 | -25 | 2900 N | 0.2 | 35 | 80023.36 |
| 20 | 1 | 657.416 | ||||
|
|
|||||||||||||||
| 42 | 278 | 350 | -25 | 4300 N | 0.1 | 42 | 80023.37 |
| 20 | 1 | 657.417 | ||||
|
|
|||||||||||||||
| 54 | 280 | 360 | -25 | 6400 N | 0.1 | 54 | 80023.38 |
| 20 | 1 | 657.418 | ||||
|
|
|||||||||||||||
Indication
DA = Marge de compensation
F max. = Contrainte maximale admissible sur point fixe à 10 bar
CAO / BIM
| Description | Optipress-Aquaplus-Compensateur axial |
| Taille |
|
| Numéro d’article |
80023.32
|
