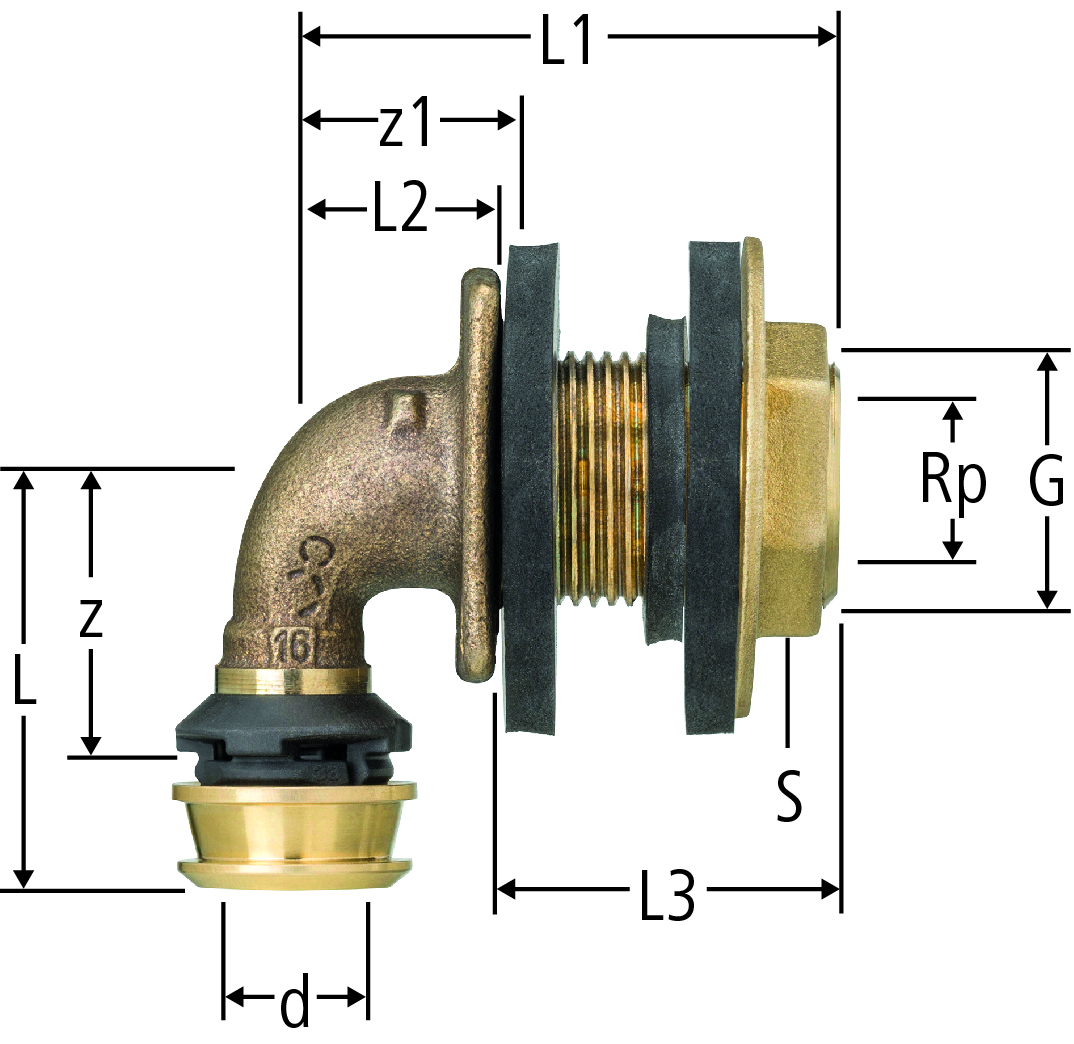

84279 Optiflex-Flowpress-Equerre de raccordement pour traversée de parois
Rp | G | d | z | z1 | L | L1 | L2 | L3 | S | ζ | N° d'art. | CHF | RK | VE | suissetec | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
½ | ¾ | 16 | 27 | 30 | 42 | 55 | 20 | 35 | 28 | 0.8 | 16 x ½ x 35 | 84279.21 |
| 10 | 1 | - |
½ | ¾ | 16 | 27 | 45 | 42 | 75 | 20 | 55 | 28 | 0.8 | 16 x ½ x 55 | 84279.22 |
| 10 | 1 | - |
½ | ¾ | 20 | 27 | 44 | 49 | 81 | 27 | 55 | 29 | 1.0 | 20 x ½ x 55 | 84279.23 |
| 10 | 1 | - |
CAO / BIM
Description | Optiflex-Flowpress-Equerre de raccordement pour traversée de parois |
Taille |
|
Numéro d’article |
84279.21
|
