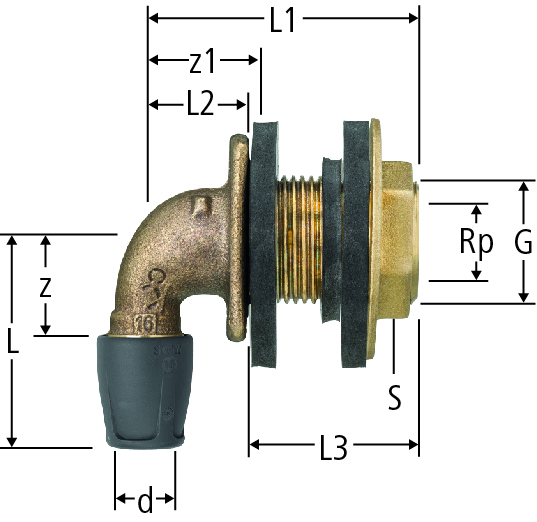

85179 Optiflex-Profix-Equerre de raccordement pour traversée de parois
PN 10.0
| Rp | G | d | z | z1 | L | L1 | L2 | L3 | S | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | 16 | 29 | 32 | 63 | 61 | 27 | 35 | 29 | 0.7 | 16 x ½ x 35 | 85179.21 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
| ½ | ¾ | 16 | 29 | 32 | 63 | 81 | 27 | 55 | 29 | 0.8 | 16 x ½ x 55 | 85179.22 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
| ½ | ¾ | 20 | 29 | 32 | 63 | 81 | 27 | 55 | 29 | 0.8 | 20 x ½ x 55 | 85179.23 |
| 10 | 1 | - | ||||
|
|
||||||||||||||||||||
CAO / BIM
| Description | Optiflex-Profix-Equerre de raccordement pour traversée de parois |
| Taille |
|
| Numéro d’article |
85179.21
|
