69061 Dérivation Flamco-T-Plus PN 16
avec filetage femelle autorisée pour les tuyaux du système Nussbaum (81080, 81081, 81082, 55080), tous les autres tuyaux selon tableau pour eau, air, fluides non agressifs et non inflammables, max. 130 °C
PN 16.0

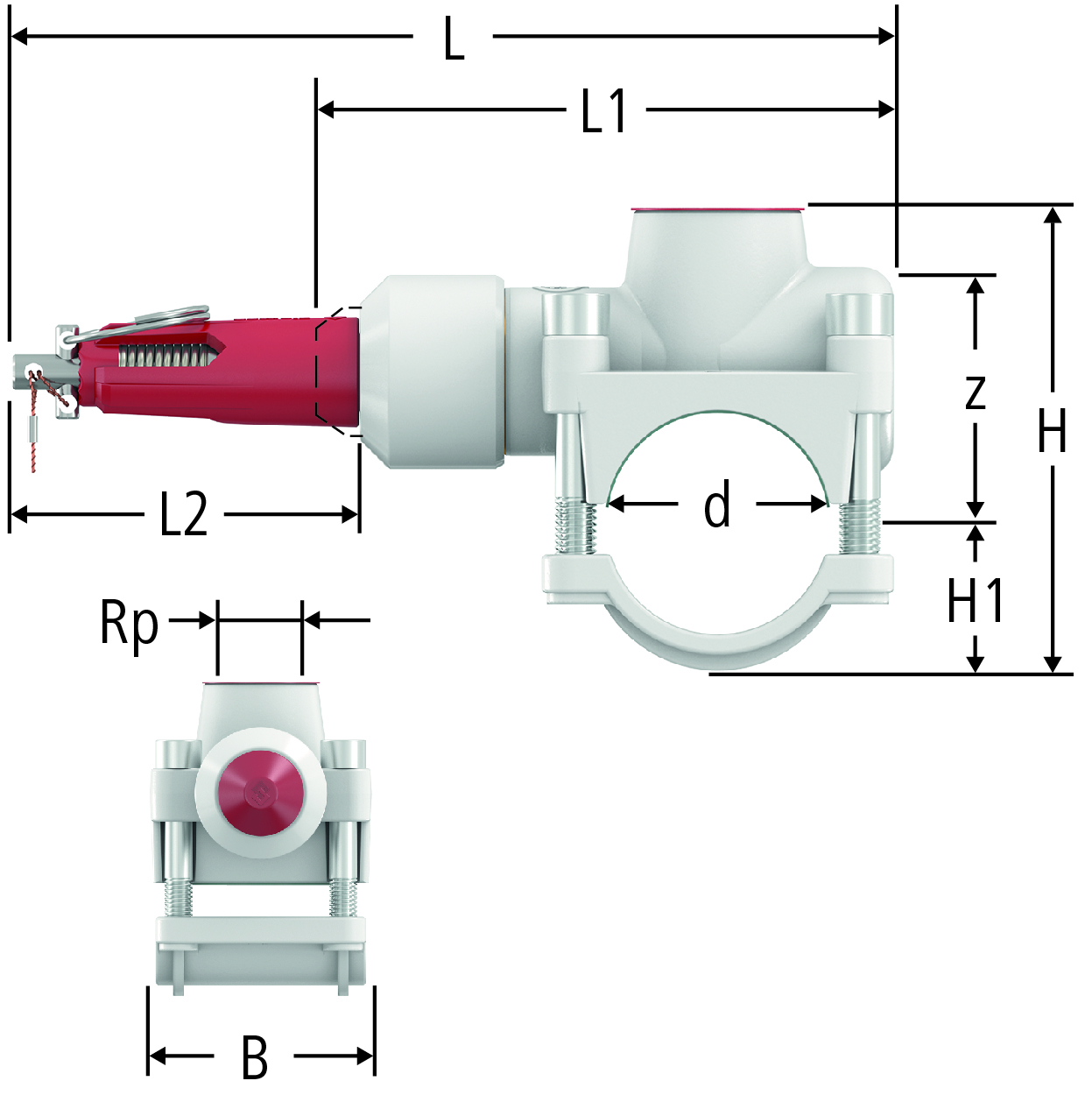

| Rp | d | z | L | L1 | L2 | H | H1 | B | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ¾ | 28 | 36 | 160 | 96 | 66 | 69 | 18 | 56 | 0.6 | 28 x ¾ | 69061.21 |
| 02 | 1 | 284.536 | ||||
|
|
|||||||||||||||||||
| ¾ | 35 | 42 | 163 | 99 | 66 | 82 | 25 | 56 | 0.6 | 35 x ¾ | 69061.22 |
| 02 | 1 | 284.537 | ||||
|
|
|||||||||||||||||||
| ¾ | 42 | 42 | 176 | 112 | 66 | 87 | 30 | 62 | 0.6 | 42 x ¾ * | 69061.23 |
| 02 | 1 | 284.538 | ||||
|
|
|||||||||||||||||||
d = Diamètre extérieur du tuyau
* Ne convient pas pour les tuyaux à paroi mince en acier inoxydable
CAO / BIM
| Description | Dérivation Flamco-T-Plus PN 16 |
| Taille |
|
| Numéro d’article |
69061.21
|
