57042 Optifitt-Press-Manchon de transformation
pour Optipress-Aquaplus pièce intermédiaire pour tuyaux en acier à paroi épaisse selon DIN EN 10220/10255 et Optipress-Aquaplus
PN 16.0

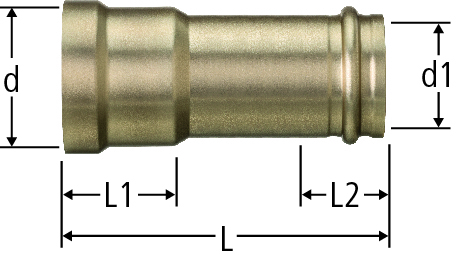

| d | d1 | L | L1 | L2 | ζ | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | 15 | 85 | 27 | 22 | 0.9 | ½ x 15 | 57042.22 |
| 06 | 1 | 265.212 | ||||
|
|
|||||||||||||||
| ½ | 18 | 85 | 27 | 22 | 1.2 | ½ x 18 | 57042.23 |
| 06 | 1 | 265.213 | ||||
|
|
|||||||||||||||
| ¾ | 22 | 90 | 29 | 24 | 1.2 | ¾ x 22 | 57042.24 |
| 06 | 1 | 265.214 | ||||
|
|
|||||||||||||||
| 1 | 28 | 100 | 34 | 24 | 1.4 | 1 x 28 | 57042.25 |
| 06 | 1 | 265.215 | ||||
|
|
|||||||||||||||
| 1¼ | 35 | 125 | 46 | 26 | 1.4 | 1¼ x 35 | 57042.26 |
| 06 | 1 | 265.216 | ||||
|
|
|||||||||||||||
| 1½ | 42 | 135 | 48 | 36 | 1.4 | 1½ x 42 | 57042.27 |
| 06 | 1 | 265.217 | ||||
|
|
|||||||||||||||
| 2 | 54 | 145 | 50 | 40 | 1.4 | 2 x 54 | 57042.28 |
| 06 | 1 | 265.218 | ||||
|
|
|||||||||||||||
Indication
Approprié pour l'eau de boisson.
CAO / BIM
| Description | Optifitt-Press-Manchon de transformation |
| Taille |
|
| Numéro d’article |
57042.22
|
