84073 Optiflex-Press-Set de pièce intermédiaire
pour tuyaux PE-Xc souples et rigides Ø 25 et 32 avant 2006
PN 10.0

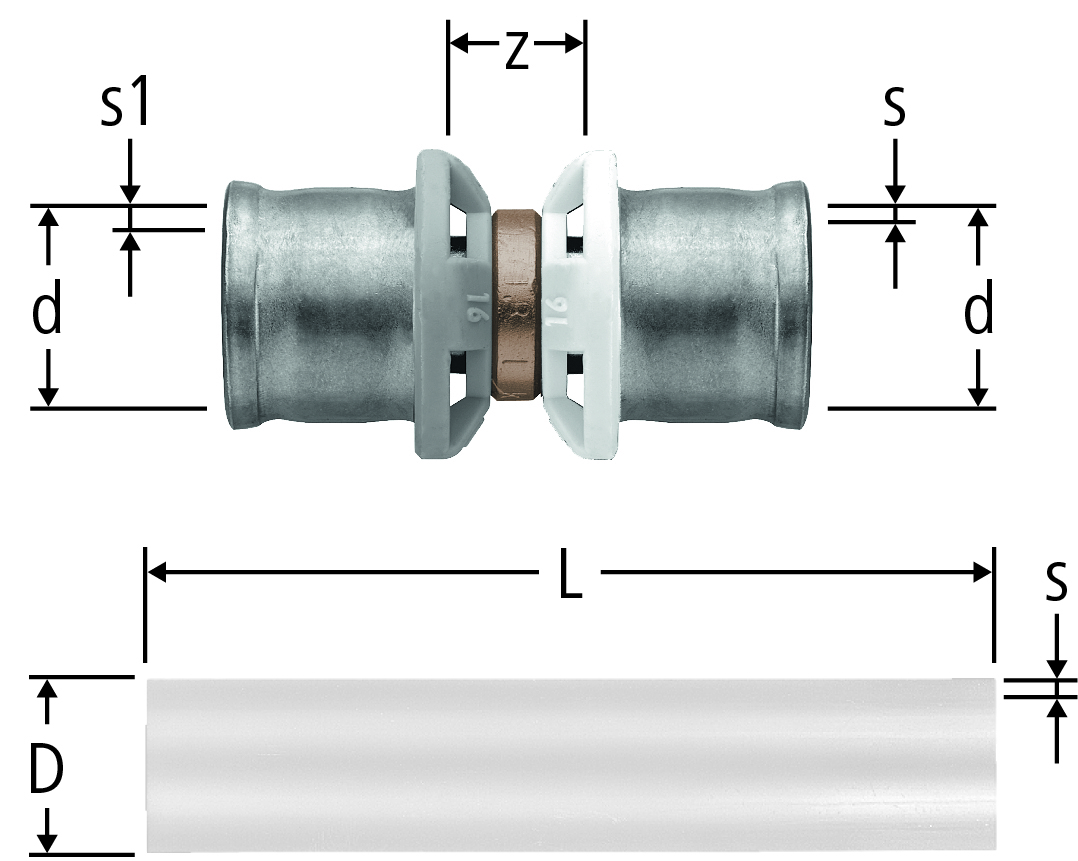

| d | d1 | d2 | z | L | D | s | N° d'art. | CHF | RK | VE | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | alt / ancien / vecchio | neu / nouveau / nuovo | 11 | 100 | 25 | 2.7 | 25 | 84073.90 |
| 10 | 1 | - |
| 32 | alt / ancien / vecchio | neu / nouveau / nuovo | 11 | 100 | 32 | 3.2 | 32 | 84073.91 |
| 10 | 1 | - |
d1 = Ancienne dimension (bague grise)
d2 = Nouvelle dimension (bague blanche)
Attention: la pièce intermédiaire 84073 est nécessaire pour effectuer l'assemblage des anciens tuyaux rigides Optiflex PE-Xc (livrés jusqu'au 31.12.2006) avec les nouveaux tuyaux rigides Optiflex PE-Xc / Al / PE-X (livrés dès le 01.01.2007). Important: introduire la pièce intermédiaire conformément aux dimensions des tuyaux.
CAO / BIM
| Description | Optiflex-Press-Set de pièce intermédiaire |
| Taille |
|
| Numéro d’article |
84073.90
|
