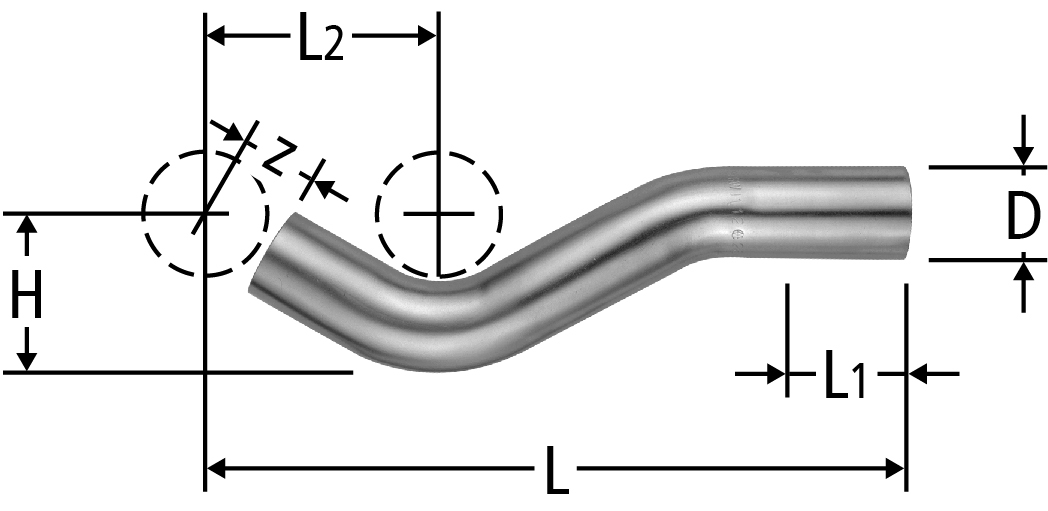

81087 Optipress-Coude d'évitement
PN 16.0
| z | L | L1 | L2 | H | D | ζ | N° d'art. | CHF | RK | VE | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 22 | 163 | 10 | 59 | 37 | 15 | 2.4 | 15 | 81087.21 |
| 20 | 1 | 262.412 |
| 23 | 175 | 17 | 60 | 39 | 18 | 2.1 | 18 | 81087.22 |
| 20 | 1 | 262.413 |
| 27 | 210 | 27 | 71 | 46 | 22 | 1.7 | 22 | 81087.23 |
| 20 | 1 | 262.414 |
| 29 | 247 | 42 | 81 | 52 | 28 | 1.6 | 28 | 81087.24 |
| 20 | 1 | 262.415 |
Indication
L1 = Longueur maximale de coupe
La cote z correspond à la cote z2 du Té 80010.22-25.
CAO / BIM
| Description | Optipress-Coude d'évitement |
| Taille |
|
| Numéro d’article |
81087.21
|
