19180 Garniture de raccordement pour adoucisseurs d'eau
sans raccords avec boîtier de raccordement en bronze 12085 garniture de raccordement comprenant: robinet de dérivation et robinet d'arrêt avec têtes Easy-Top, robinet d'apport d'eau brute à volume proportionnel et clapet anti-retour
PN 16.0

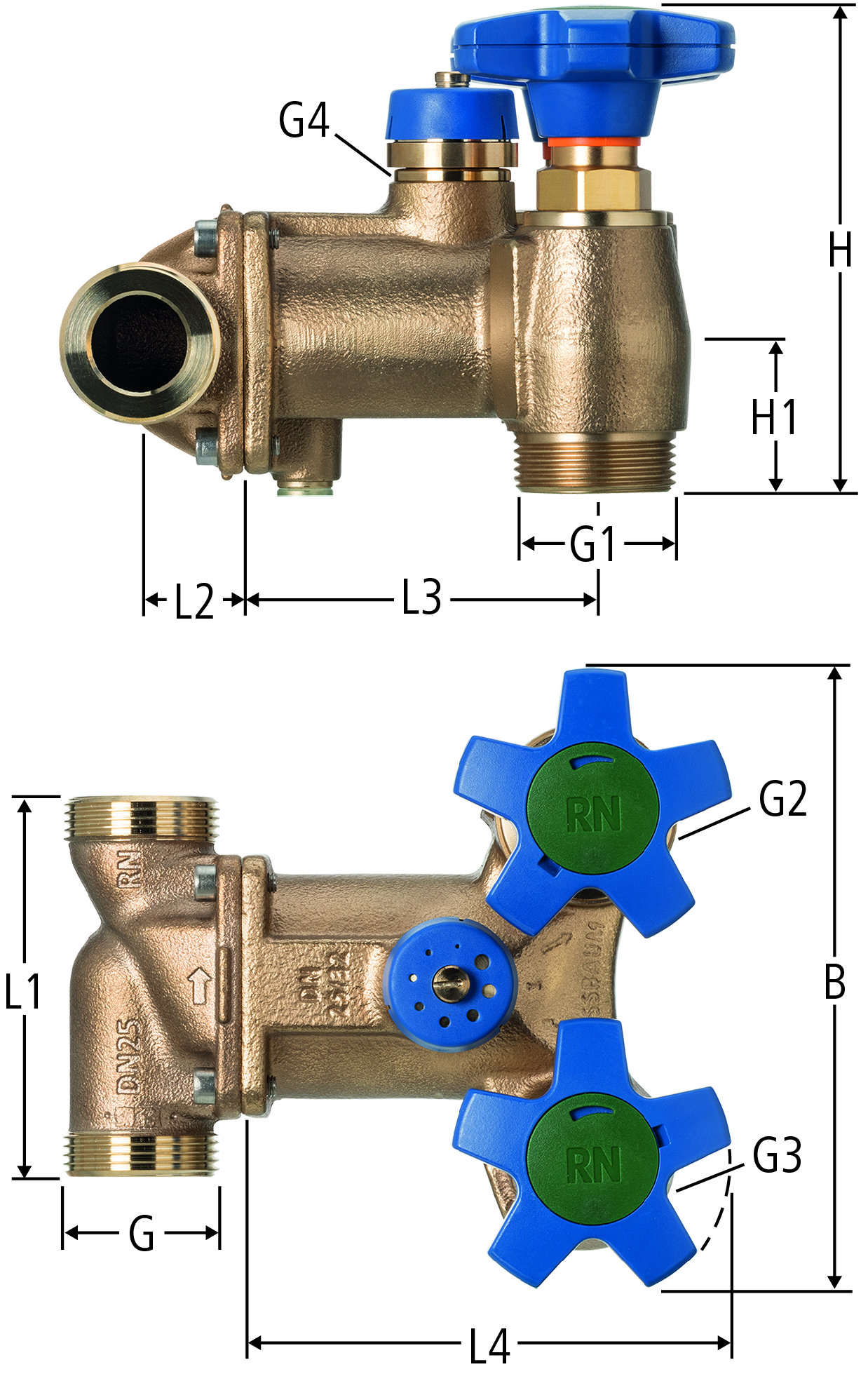

| DN | G | G1 | G2 | G3 | G4 | L1 | L2 | L3 | L4 | H | H1 | B | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | 1¼ | 1¼ | 1 | ¾ | 100 | 30 | 90 | 127 | 125 | 38 | 163 | 6.6 | 25 (1) | 19180.36 |
| 01 | 1 | 627.515 | ||||
|
|
|||||||||||||||||||||||
| 32 | 1½ | 1¼ | 1¼ | 1 | ¾ | 120 | 30 | 90 | 127 | 125 | 38 | 163 | 7.4 | 32 (1¼) | 19180.37 |
| 01 | 1 | 627.516 | ||||
|
|
|||||||||||||||||||||||
| 40 | 1¾ | 1½ | 2 | 1½ | ¾ | 145 | 42 | 130 | 179 | 164 | 52 | 228 | 17.5 | 40 (1½) | 19180.38 |
| 01 | 1 | 627.517 | ||||
|
|
|||||||||||||||||||||||
| 50 | 2⅜ | 1½ | 2 | 1½ | ¾ | 175 | 45 | 130 | 179 | 164 | 52 | 228 | 20.2 | 50 (2) | 19180.39 |
| 01 | 1 | 627.518 | ||||
|
|
|||||||||||||||||||||||
Indication
Pour les garnitures de raccordement 19180.38 et 19180.39, il faut utiliser les tuyaux flexibles métalliques 19120.51, 19120.52 ou 19120.53.
CAO / BIM
| Description | Garniture de raccordement pour adoucisseurs d'eau |
| Taille |
|
| Numéro d’article |
19180.36
|
