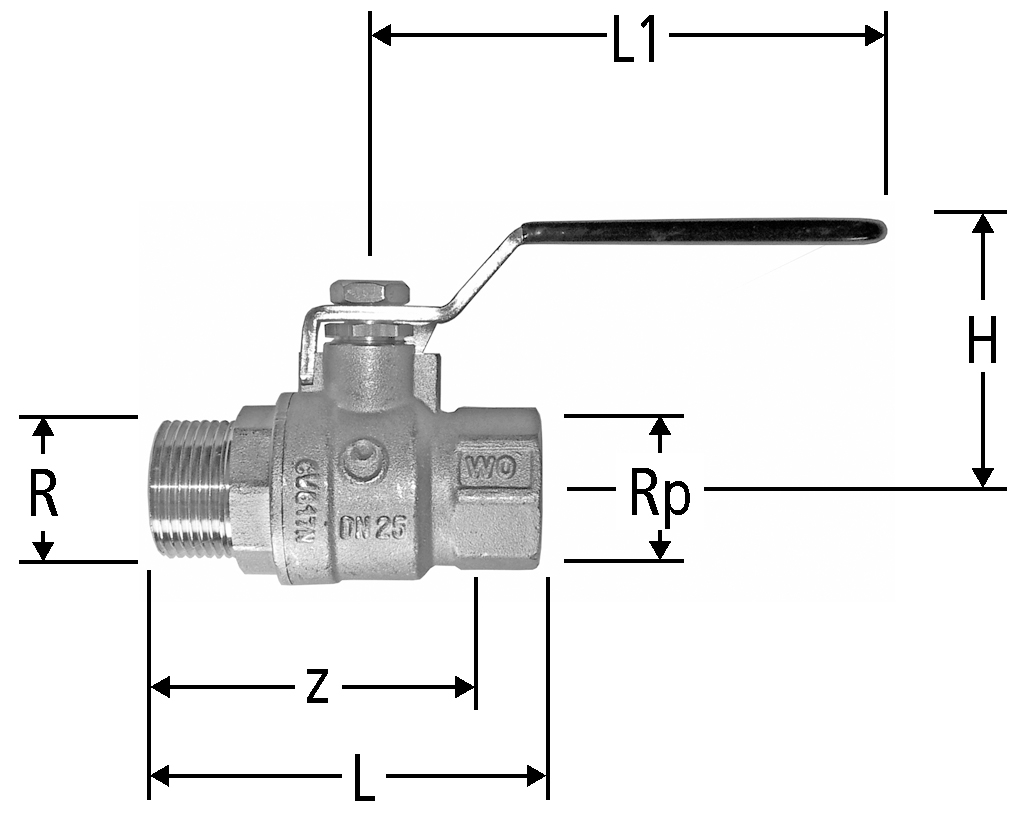

26004 Robinet à bille
avec filetage femelle et filetage mâle poignée noire, bille en laiton chromé dur, joints PTFE/FKM pour eau jusqu'à 110 °C et air comprimé
PN 16.0
| Rp | R | z | L | L1 | H | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ½ | 57 | 70 | 90 | 41 | 35 | ½ | 26004.54 |
| 01 | 1 | 655.133 | ||||
|
|
||||||||||||||||
| ¾ | ¾ | 65 | 80 | 90 | 58 | 47 | ¾ | 26004.55 |
| 01 | 1 | 655.134 | ||||
|
|
||||||||||||||||
| 1 | 1 | 75 | 92 | 125 | 66 | 54 | 1 | 26004.56 |
| 01 | 1 | 655.135 | ||||
|
|
||||||||||||||||
| 1¼ | 1¼ | 83 | 102 | 125 | 71 | 82 | 1¼ | 26004.57 |
| 01 | 1 | 655.136 | ||||
|
|
||||||||||||||||
| 1½ | 1½ | 93 | 117 | 140 | 80 | 160 | 1½ | 26004.58 |
| 01 | 1 | 655.137 | ||||
|
|
||||||||||||||||
| 2 | 2 | 110 | 137 | 140 | 88 | 230 | 2 | 26004.59 |
| 01 | 1 | 655.138 | ||||
|
|
||||||||||||||||
Indication
Pas admis pour les installations d'eau de boisson selon la directive W3 de la SSIGE.
CAO / BIM
| Description | Robinet à bille |
| Taille |
|
| Numéro d’article |
26004.54
|
