62010 Vanne à glissière

Info

à brides pour eau jusqu'à 40 °C glissière à joint souple EPDM (ne convient pas pour le gaz), bride selon EN 1092 - PN 16

PN 16.0

Variantes de produits

Légende

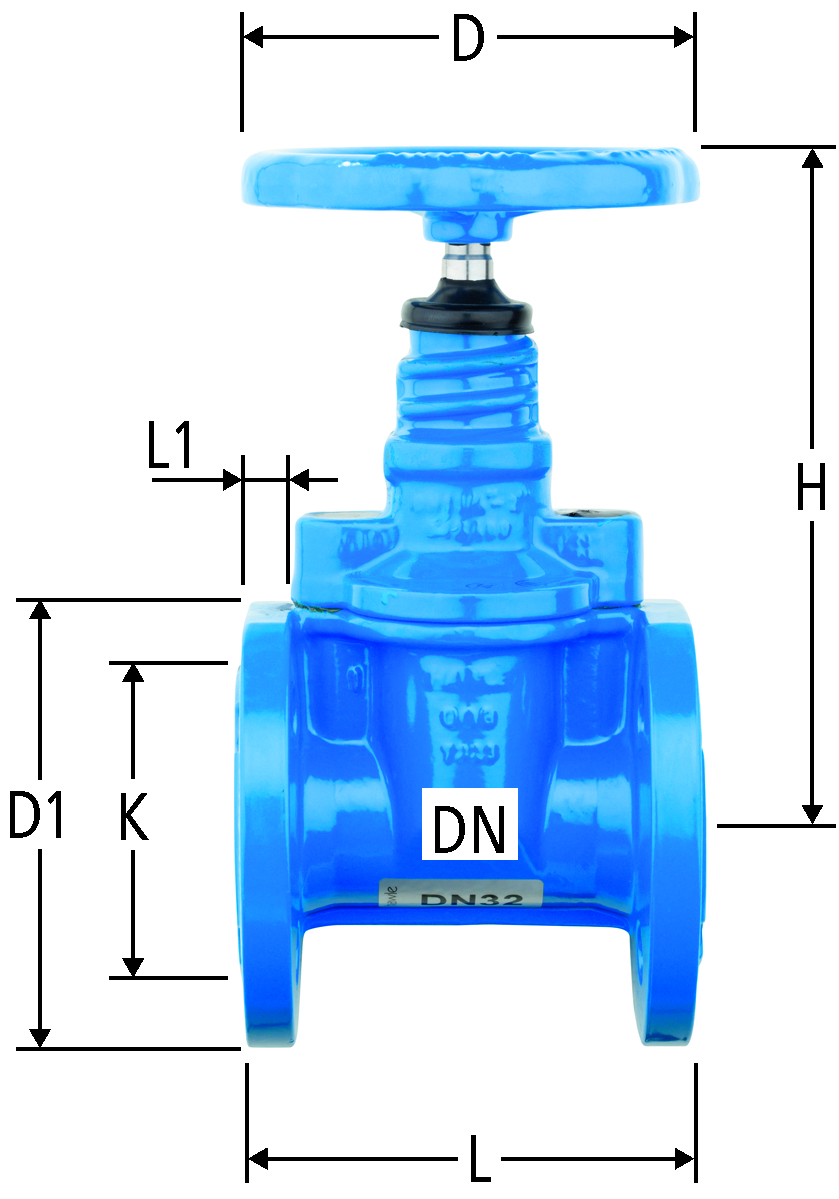

DN	L	L1	H	D	D1	N	K	Kvs		N° d'art.	CHF	VE	suissetec	Commander	Pièces de rechange et accessoires
25 25	25	130	18	180	140	115	4x Ø14	85	20.6	25	62010.23	02	1	721.153	62010.23 Commander pcs.	Afficher

32 32	32	140	20	210	140	140	4x Ø18	100	36.8	32	62010.24	02	1	721.154	62010.24 Commander pcs.	Afficher

40 40	40	140	20	210	140	150	4x Ø18	110	45.2	40	62010.25	02	1	721.155	62010.25 Commander pcs.	Afficher

50 50	50	150	21	244	160	165	4x Ø18	125	76.1	50	62010.26	02	1	721.156	62010.26 Commander pcs.	Afficher

65 65	65	170	21	320	190	185	4x Ø18	145	115.5	65	62010.27	02	1	721.157	62010.27 Commander pcs.	Afficher

80 80	80	180	21	323	190	200	8x Ø18	160	158.4	80	62010.28	02	1	721.158	62010.28 Commander pcs.	Afficher

100 100	100	190	21	353	210	220	8x Ø18	180	233	100	62010.29	02	1	721.161	62010.29 Commander pcs.	Afficher

125 125	125	200	21	456	285	250	8x Ø18	210	364	125	62010.30	02	1	721.162	62010.30 Commander pcs.	Afficher

150 150	150	210	24	468	329	285	8x Ø22	240	1600	150	62010.31	02	1	721.163	62010.31 Commander pcs.	Afficher

200 200	200	230	26	586	360	340	12x Ø22	295	3200	200	62010.32	02	1	721.164	62010.32 Commander pcs.	Afficher

Indication

N = Nombre de trous x diamètre
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.

Guide de sélection des boulons pour raccordements à bride
