70100 Boîtier robinetterie à montage caché
exécution individuelle avec pièces intermédiaires pour accouplements rapides pour eau jusqu'à 80 °C avec robinet d'arrêt et corps pour montage compteur à capsule Koax et cartouche réductrice, avec cache borgne, couvercle de protection orange, sans compteur à capsule
PN 10.0

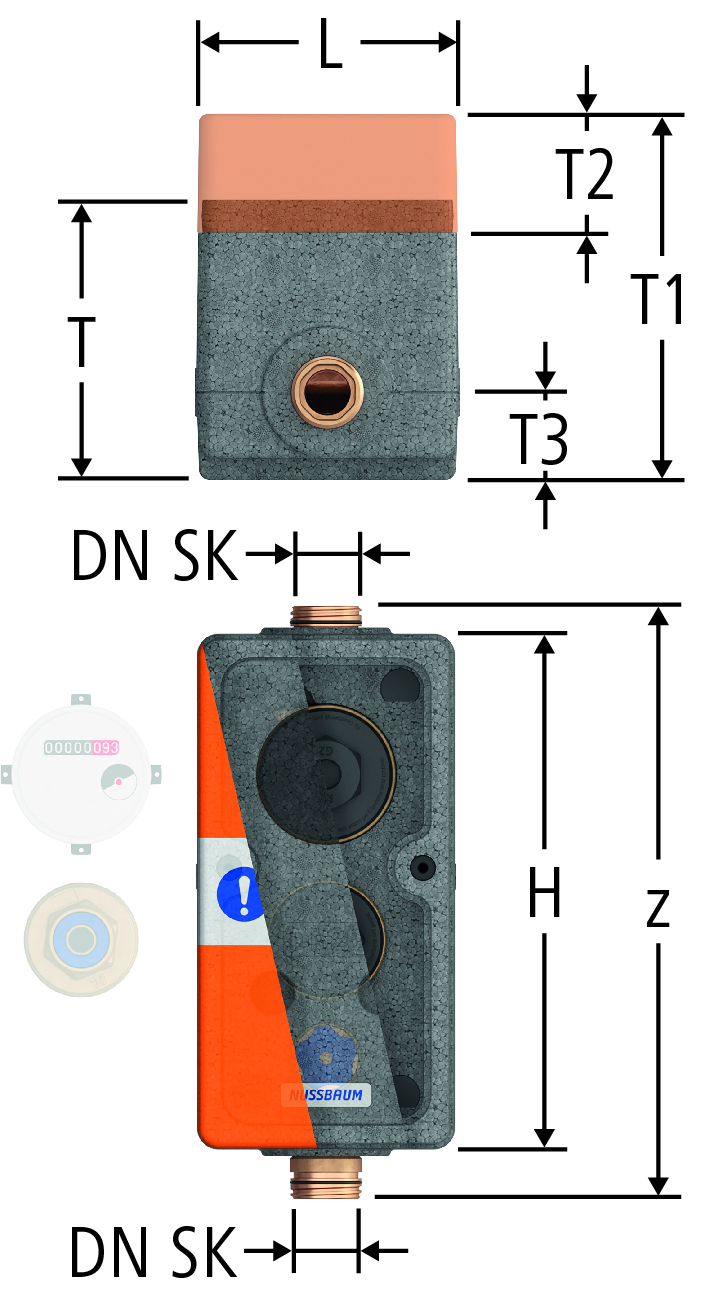

| DN SK | z | L | T | T1 | T2 | T3 | H | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 276 | 120 | 128 | 167 | 55 | 40 | 246 | 3.09 | 70100.21 |
| 01 | 1 | 224.431 | |||||
|
|
||||||||||||||||||
Kvs: Mesuré avec le compteur à capsule Koax 67016
Autres dimensions voir 70105-70109
Pour l'usage definitif, utiliser les bouchons de fermeture 67002 et 11061.
CAO / BIM
| Description | Boîtier robinetterie à montage caché |
| Taille |
|
| Numéro d’article |
70100.21
|
