70102 Boîtier robinetterie à montage caché
exécution individuelle compacte pour réduction de pression avec pièces intermédiaires pour accouplements rapides pour eau jusqu'à 80 °C avec robinet d'arrêt et corps pour montage cartouche réductrice, avec cache borgne, couvercle de protection orange, sans cartouche réductrice
PN 16.0

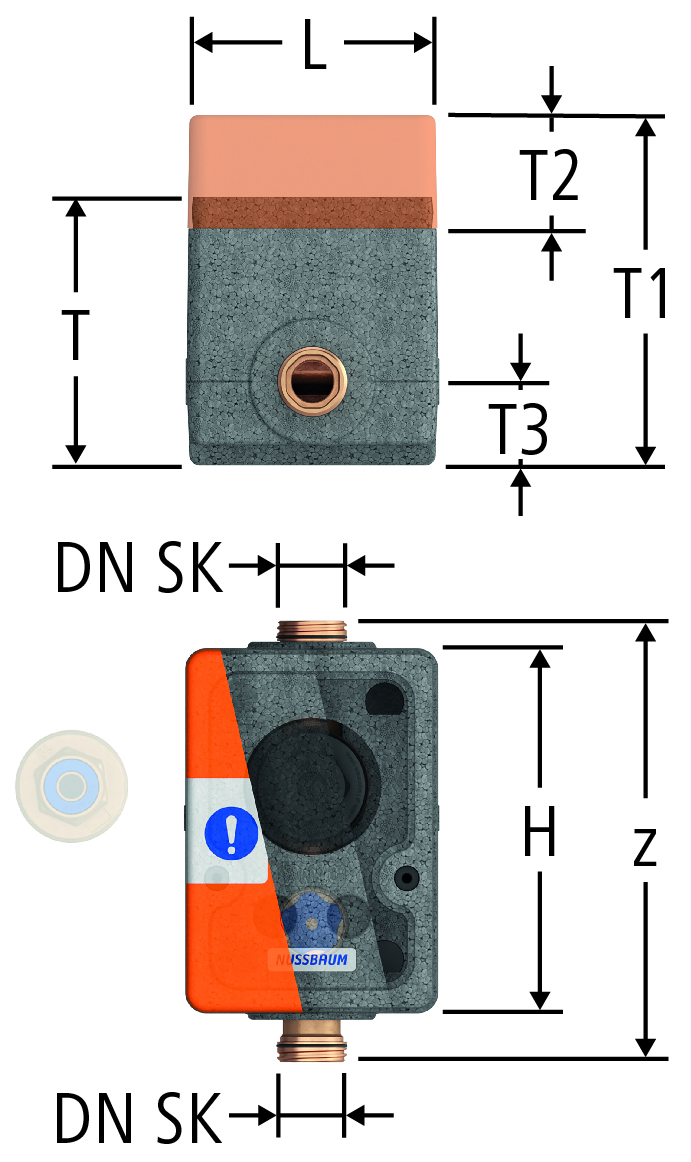

| DN SK | z | L | T | T1 | T2 | T3 | H | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | 209 | 120 | 128 | 167 | 55 | 40 | 179 | 2.31 | 70102.21 |
| 01 | 1 | 224.431 | |||||
|
|
||||||||||||||||||
Autres dimensions voir 70105-70109
Pour l'usage definitif, utiliser le bouchon de fermeture 11061.
CAO / BIM
| Description | Boîtier robinetterie à montage caché |
| Taille |
|
| Numéro d’article |
70102.21
|
